Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | B4164T | 2011–2015 |
| S60 (11-) | B4164T2 | 2012–2015 |
| S60 (11-) | B4164T3 | 2011–2015 |
| S60 (11-) | B4204T6 | 2011 |
| S60 (11-) | B4204T7 | 2011–2014 |
| S60 (11-) | D4162T | 2011–2015 |
| S80 (07-) | B4164T | 2011–2015 |
| S80 (07-) | B4164T2 | 2012–2014 |
| S80 (07-) | B4204S3 | 2008–2011 |
| S80 (07-) | B4204S4 | 2008–2011 |
| S80 (07-) | B4204T6 | 2010–2013 |
| S80 (07-) | B4204T7 | 2011–2014 |
| S80 (07-) | D4162T | 2012, 2013 |
| S80 (07-) | D4164T | 2010, 2011 |
| S80 (07-) | D4204T | 2008–2010 |
| S80 (07-) | D5244T11 | 2012 |
| S80L | B4204T6 | 2010–2013 |
| S80L | B4204T7 | 2012, 2013 |
| V60 | B4164T | 2011–2015 |
| V60 | B4164T2 | 2012–2015 |
| V60 | B4164T3 | 2011–2015 |
| V60 | B4204T6 | 2011 |
| V60 | B4204T7 | 2011–2014 |
| V60 | B5204T8 | 2014 |
| V60 | D4162T | 2011–2015 |
| V70 (08-) | B4164T | 2011–2015 |
| V70 (08-) | B4164T2 | 2012–2015 |
| V70 (08-) | B4204S3 | 2008–2011 |
| V70 (08-) | B4204S4 | 2008–2011 |
| V70 (08-) | B4204T6 | 2010, 2011 |
| V70 (08-) | B4204T7 | 2011–2014 |
| V70 (08-) | D4162T | 2012, 2013 |
| V70 (08-) | D4164T | 2010, 2011 |
| V70 (08-) | D4204T | 2008–2010 |
| XC60 | B4204T6 | 2010–2012 |
| XC60 | B4204T7 | 2011–2015 |
Демонтаж
Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

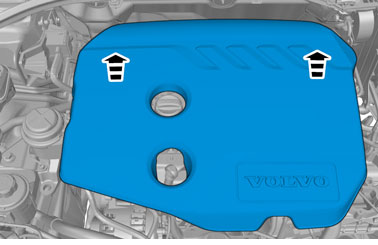

Снимите крышку капота Крышка капота Крышка капота
Слейте хладагент Хладагент, слив
Выполните отключение и подключение аккумулятора Аккумулятор, отключение и подключение
Транспортные средства с дополнительным аккумулятором

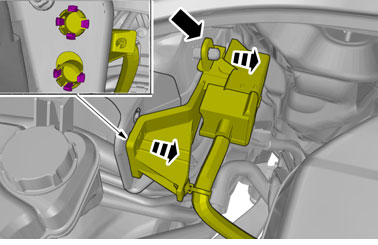

Выньте шланг.Отсоедините винты.🔩 Момент затяжки: 6 Н·м
Снимите гайку.Удалите крепежный элемент.🔩 Момент затяжки: 10 Н·м
Снимите гайки.🔩 Момент затяжки: 24 Н·м
Ослабьте зажим.
Освободите крючки.
Снимите гайки.🔩 Момент затяжки: 24 Н·м
Освободите крючки.
Освободите крючки.
Все автомобили
Снимите панель холодной зоны Панель, холодная зона Панель, холодная зона
Примечание: Убедитесь, что уплотнитель установлен правильно.
Выверните винты.Снимите гайки.🔩 Момент затяжки: 10 Н·м
Снимите гайку.🔩 Момент затяжки: 10 Н·м
Осторожно: Запомните как проведена проводка и шланги.
Осторожно: Убедитесь в том, что все отверстия герметично закрыты.
Снимите блокировку.
Снимите зажим.
Выверните винт.🔩 Момент затяжки: 5.5 Н·м
Отсоедините контактный разъем.
Удалите прерыватель высокого давления Переключатель, высокое давление Переключатель, высокое давление
Осторожно: Убедитесь в том, что все отверстия герметично закрыты.
Выверните винт.Снимите гайки.
- 🔩 Момент затяжки: 5 Н·м
- 🔩 Момент затяжки: 16 Н·м
Осторожно: Запомните как проведена проводка и шланги.
Ослабьте зажим.
Осторожно: Запомните как проведена проводка и шланги.
Ослабьте зажим.
Установка
Осторожно: Используйте только указанный материал для смазки уплотнения.
Примечание: Используйте новые уплотнения.
Примечание: Убедитесь, что уплотнитель установлен правильно.
Установите в обратном порядке.
Выполните работы по откачке вакуума Вакуумная откачка
См. информацию об охлаждающих средах Köldmedium
Выполните: хладагент, заполнение Хладагент, заполнение
Выполните поиск утечки (вещество для обнаружения утечек)Поиск утечки, средство для выявления
Блоки регулировки микроклимата, проверка работы Klimatanläggning, kontroll Проверка системы управления микроклиматом
