Тросы переключателя передач, замена (B5254T4)

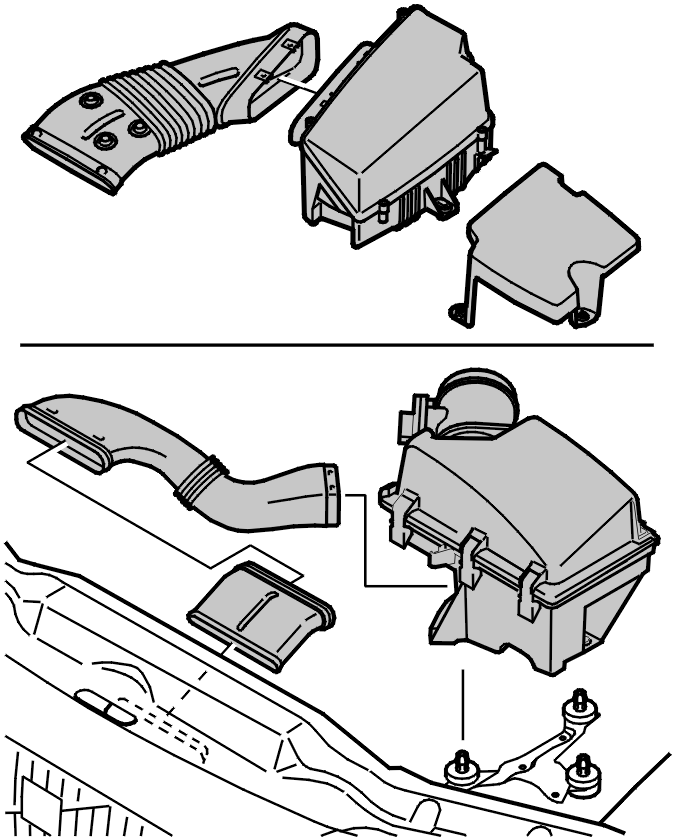

Снятие корпуса воздухоочистителя

Снимите:

• шланг подачи свежего воздуха
• узел корпуса воздухоочистителя с его соединений
• левое переднее колесо.

Снятие центральной консоли туннеля

S60

• Снимите центральную консоль туннеля. См. Центральная консоль, замена.

V70

• Снимите центральную консоль туннеля. См. Центральная консоль, замена.

Снимите тросы переключателя передач с кронштейна и с рычага на коробке передач

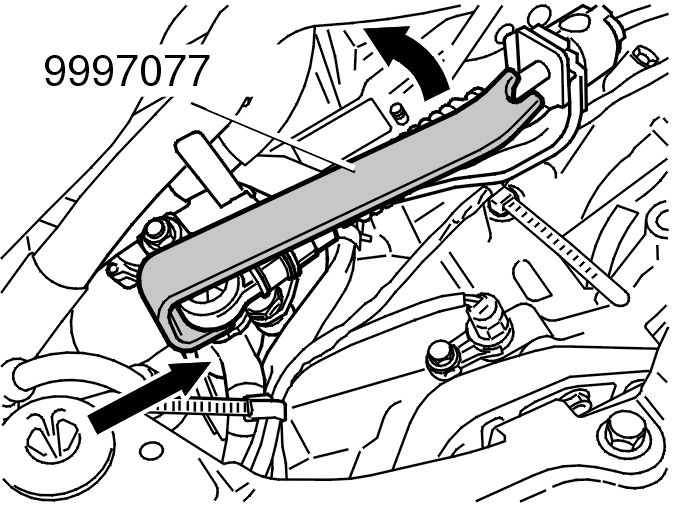

Используйте специальный инструмент 🔧 BRYTGAFFEL, чтобы снять трос с плеча рычага.Отсоедините трубку троса от кронштейна.

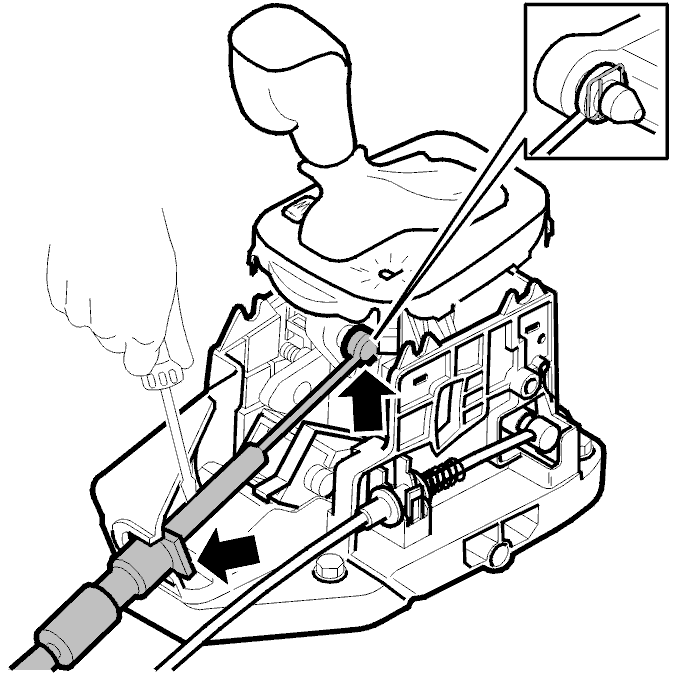

Снятие троса с узла переключателя передач

Переведите переключатель передач в P.

Снимите:

• защелку троса на переключателе передач
• трос с узла переключателя передач. Используйте отвертку
• трос.

Снятие троса у теплоизоляционной перегородки

Снимите:

• 2 гайки резиновой втулки троса переключателя передач на теплоизоляционной перегородке
• трос путем втягивания его в салон.

Подсказка: С чьей-либо помощью правильно проложите трос в моторном отсеке.

Подготовка к установке

Согните толстый сварочный электрод (проволоку).

Примечание: При установке троса: Убедитесь, чтобы на тросе не было острых изгибов или изломов, в особенности между внутренним тросом и внешней трубкой.

Подсказка: С чьей либо помощью правильно проложите трос в моторном отсеке.

Установка троса

Установите трос под блоком обогревателя с левой стороны, вниз по направлению к отверстию.

Примечание: Будьте крайне осторожны, прокладывая резиновый гофрированный чехол для троса через отверстие в теплоизоляционной перегородке. Трос не должен быть поврежден.

Просуньте небольшой отрезок троса через отверстие.

Подсказка: Попросите коллегу зацепить конец троса за сварочный электрод (проволоку).

Установите резиновую втулку на болты
Установите гайки. Затяните до 12 Нм.

Потяните за сварочный электрод (проволоку), подавая трос изнутри.Трос должен быть проложен мимо рулевого механизма и до кронштейна коробки передач.

Поместите трос за рулевым механизмом и над гидравлическими трубами.

Установка троса узла переключателя передач

Установите:

• трубку троса в узле переключателя передач
• трос на переключателе передач и защелку.

Установка сервисного зажима

Примечание: Автоматическая коробка передач оснащена одним тросом переключения передач, а механическая коробка передач - двумя.

Убедитесь в том, что трос переключения передач находится в замкнутом положении перед тем, как будет смонтирован синий зажим. Прижмите зажим как показано на рисунке.

Проверьте, чтобы зажим находился в канавке как показано на рисунке.

Установка центральной консоли туннеля

S60

• Установите центральную консоль. См. Центральная консоль, замена.

V70

• Установите центральную консоль. См. Центральная консоль, замена.

Установка троса переключателя передач на коробке передач

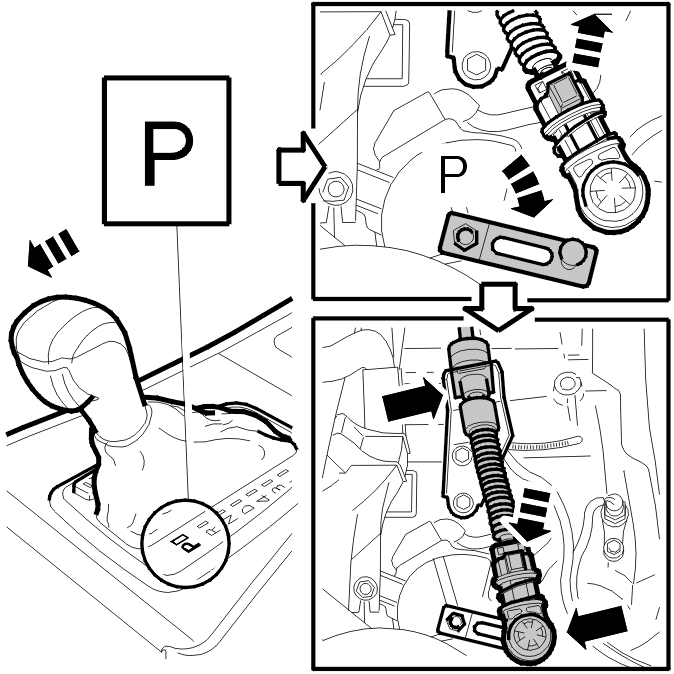

Переведите переключатель передач в положение P.Переведите рычаг на коробке передач в положение P (крайнее переднее положение).Убедитесь, что положение Р включено: Попробуйте толкнуть автомобиль.Разблокируйте регулятор на тросе переключателя передач, сдвинув подпружиненную втулку вперед и потянув выступ вверх в положение разблокировки.

Установите:

• трос переключателя передач в кронштейне
• трос на рычаге на коробке передач. Вдавите на место рукой.

Нажмите выступ на тросе вниз.

Проверка положений передач
Проверьте положения передач. См. Печатная плата, узел переключателя передач / верхняя панель, Geartroni c, замена.

Установка сервисного зажима

Примечание: Автоматическая коробка передач оснащена одним тросом переключения передач, а механическая коробка передач - двумя.

Убедитесь в том, что трос переключения передач находится в замкнутом положении перед тем, как будет смонтирован синий зажим. Прижмите зажим как показано на рисунке.

Проверьте, чтобы зажим находился в канавке как показано на рисунке.

Установка корпуса воздухоочистителя

Установите:

• шланг подачи свежего воздуха
• узел корпуса воздухоочистителя и его соединения
• левое переднее колесо.
