Трос стояночного тормоза, замены

Снятие центральной консоли туннеля

Снимите центральную консоль. См.:850 AWD Замена панели центральной консоли V70 XC Центральная консоль.

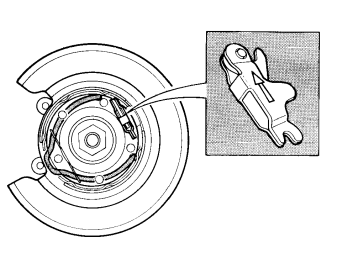

Снятие тормозных колодок стояночного тормоза

Снятие тормозных колодок стояночного тормоза. См. Замена тормозных колодок.

Снятие защиты порога

Снимите:

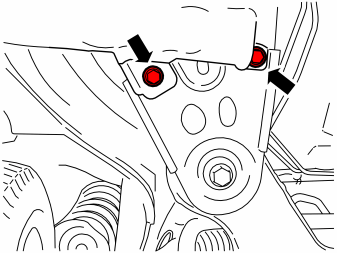

• 2 передних винта кронштейна подрамника

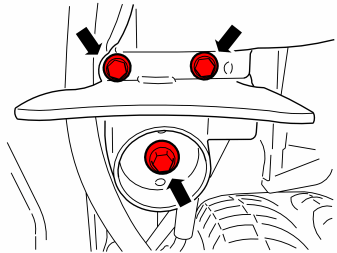

• 2 задних винта

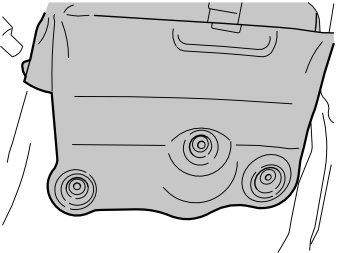

• защиту порога
• винты для точки поддомкрачивания.

Снятие троса стояночного тормоза

Снимите:

• заклепку

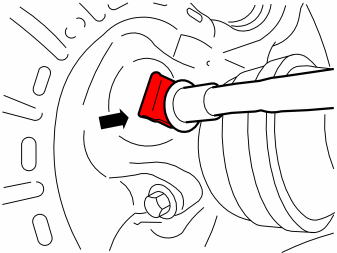

• пружинное кольцо троса

• защитную крышку.

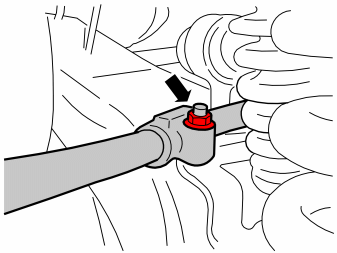

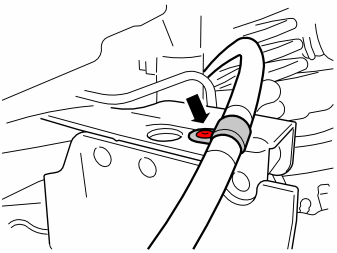

Высверлите заклепку и снимите зажим с троса стояночного тормоза.

Снимите:

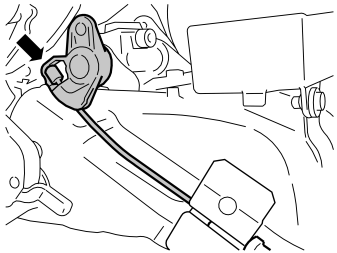

• гайку

• трос от механизма рычага стояночного тормоза

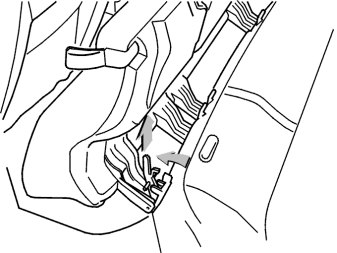

Снимите подушку сиденья.Поднимите коврик.

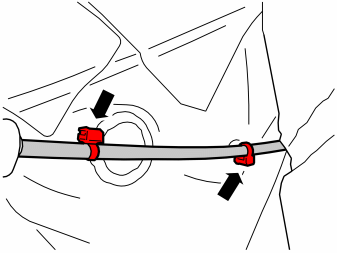

Снимите:

• 2 зажима
• трос

Установка троса стояночного тормоза

Установите:

• трос к механизму рычага стояночного тормоза

• 2 зажима
• коврик
• подушку сиденья

• пружинное кольцо троса

• заклепки на рычаге

• зажим и приклепайте его

• гайку М6.

Установка защиты порога

Установите:

• винты для точки поддомкрачивания 105 нм + 90°
• защиту порога
• винты защиты порога, 65 Нм. Дозатяните на угол 60°

• задние винты кронштейна переднего подрамника 50 Нм
• защитную крышку.

Установка тормозных колодок стояночного тормоза

Установка тормозных колодок стояночного тормоза см. Замена тормозных колодок.

Регулировка рычага стояночного тормоза

Поверните регулировочный винт так, чтобы полное торможение достигалось между второй и восьмой метками.После регулировки проверьте свободное вращение колес при отпущенном стояночном тормозе.

Установка центральной консоли туннеля

Установите центральную консоль. См.:850 AWD Замена панели центральной консоли V70 XC Центральная консоль.
