Замена тормозных колодок

Подготовка

• Снимите крышку, находящуюся под подлокотником центральной консоли.
• Ослабьте регулировочный болт стояночного тормоза, расположенный рядом с рычагом стояночного тормоза, до ослабления (провисания) троса.
• Снимите заднее колесо.

Снятие суппорта тормоза

• Вывинтите оба крепежных болта суппорта тормоза и вытащите тормозную трубку из крепежных зажимов. При снятии суппорта тормоза левого колеса вам также потребуется снять болт крепления соединительного тройника тормозной трубки.
• Снимите суппорт тормоза.
• С помощью стальной проволоки подвесьте суппорт тормоза на пружине - для предотвращения повреждения тормозной трубки.

Снятие тормозного диска

• Ослабьте регулировочный болт стояночного тормоза для положения, обеспечивающего снятие тормозного диска. Доступ к регулировочному винту достигается путем поворота тормозного диска до тех пор, пока регулировочное отверстие в диске не окажется строго над регулировочным винтом, расположенным между тормозными колодками.
• Снимите установочный штифт и отметьте положение диска относительно ступицы так, чтобы во время сборки диск можно было установить точно на старое место.
• Снимите тормозной диск.

Снятие тормозных колодок

• Снимите нижнюю возвратную пружину.
• Разведите тормозные колодки в стороны и снимите их со ступицы.

Очистка и проверка

• Проследите за тем, чтобы из ступицы не вытекала смазка.
• Убедитесь в том, что рычаги тормоза не изношены и не имеют каких-либо потертостей.
• Удалите загрязнения с поверхности тормозного барабана, соприкасающейся с тормозными колодками.
• Убедитесь в том, что регулировочные болты свободно завинчиваются по своей резьбе.
• В случае необходимости смажьте их теплостойкой смазкой.
• Нанесите на поверхности скольжения тонкий слой теплостойкой графитовой смазки.

• Убедитесь в том, что поверхность фланца не имеет загрязнений.
• Удалите ржавчину с помощью стального лезвия и стальной щетки.
• Мягкой щеткой сметите все загрязнения с пульсирующего колеса и датчика колеса.

Установка тормозных колодок

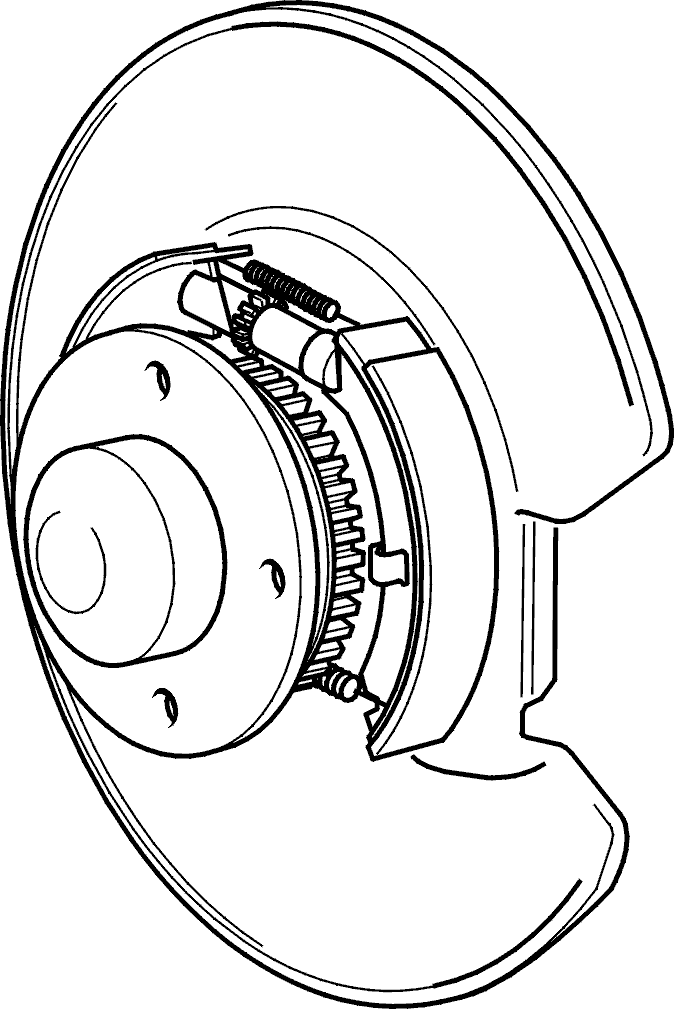

• Установите тормозные колодки на ступицу и поставьте на место возвратную пружину.
• Убедитесь в том, что регулировочные болты ввернуты правильно, как показано на иллюстрации. На иллюстрации изображен вид снаружи.

Установка тормозного диска и суппорта тормоза

Примечание: При работе с новым тормозным диском соблюдайте осторожность. Неосторожное обращение может привести к его повреждению (например, искривлению).

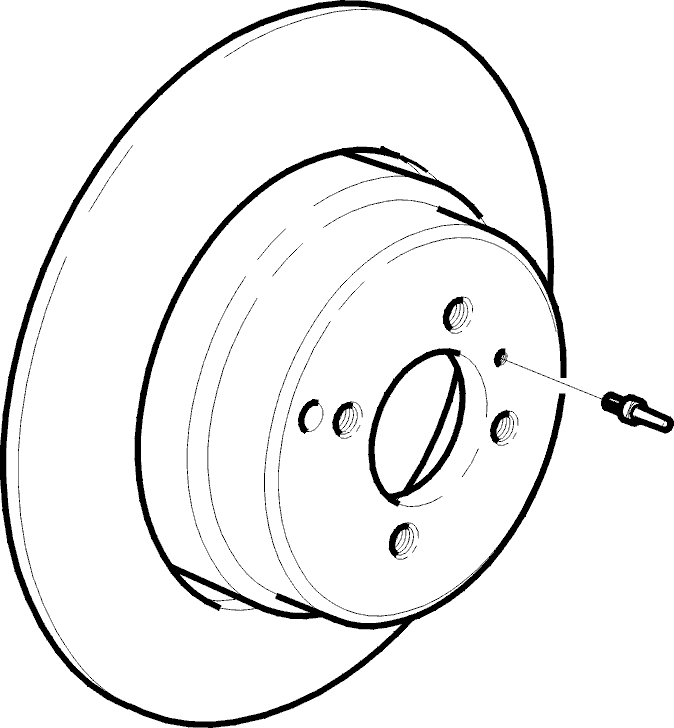

• Установите тормозной диск на ступицу, совместив нанесенные ранее отметки на ступице и тормозном диске.
• Установите установочный штифт и затяните его с усилием 8 Н·м.
• Установите суппорт тормоза и закрепите его новыми болтами. Затяните с усилием 60 Н·м.

• Установите тормозную трубку в держатели.
• Установите крепежный болт соединительного тройника тормозной трубки (только для суппорта левого тормоза).

Регулировка стояночного тормоза

Перейдите к Стояночный тормоз и завершите процедуру согласно приведенным инструкциям.
