Трос стояночного тормоза, сзади, замена

Если в автомобиле имеется ручная регулировка стояночного тормоза, см. иллюстрацию и (1). Перенастройте стояночный тормоз. См.:Стояночный тормоз, регулировка.Если в автомобиле имеется саморегулирующийся стояночный тормоз.Соберите заново и заблокируйте блок саморегулировки стояночного тормоза. См.:Саморегулировка стояночного тормоза, перенастройка.

Снятие центральной консоли

Снимите центральную консоль. См.Центральная консоль, замена.

Снятие троса тормоза

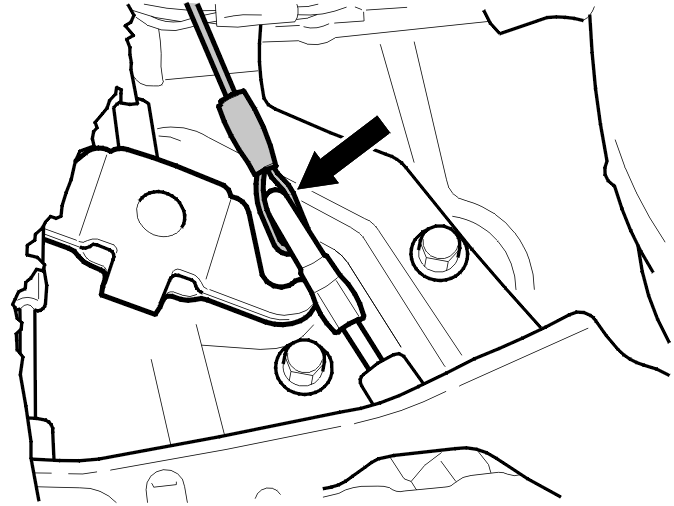

Снимите трос с его сегмента.Возьмитесь за трос и отогните его в сторону, так чтобы его можно было вытащить.Прикрепите провод большого сечения к концу троса.Согните толстую металлическую проволоку (сварочный электрод), как показано на иллюстрации.Закрепите провод в проушине троса. Согните провод над проушиной.

Поднимите автомобиль.Ослабьте оба винта теплового экрана на обеих сторонах.Отведите теплоизоляционный щиток вниз.Снимите резиновую втулку троса.

Снятие суппорта тормоза с держателем и тормозного диска

Снимите винты крепления суппорта тормоза. Подвесьте суппорт на пружине. Чтобы не повредить тормозную трубу, используйте проволоку.Выверните винт и снимите тормозной диск.

Примечание: Не повредите линию ABS.

Снятие расширителя

Снимите:

• возвратную пружину на расширителе
• расширитель. Слегка поднимите тормозную колодку. Возьмитесь за расширитель и вытащите его, чтобы получить доступ к тросу.

Отцепите или раздвиньте расширитель (1) возле троса, чтобы снять его.

Снятие троса тормоза, продолжение

Вставьте отвертку между выступом направляющей втулки и блоком колеса. Слегка раздвиньте для того, чтобы снять втулку.

Снимите зажим (1) возле поперечной рулевой тяги.Выньте трос из креплений (2).Потяните трос из пола, тяните, пока не покажется сварочный электрод (3).Снимите трос со сварочного электрода.

Установка троса в блоке колеса

Слегка смажьте вазелином уплотнительное кольцо на блоке колеса.Установите и вдавите направляющий выступ втулки троса на место в колесном узле.

Примечание: Это важно для функционирования стояночного тормоза.

Установка расширителя на тросе

Установите:

• расширитель на тросе. Сожмите крепление для того, чтобы зафиксировать трос в расширителе
• расширитель между тормозными колодками
• возвратную пружину.

Проверьте функционирование.

Установка троса

Закрепите трос в зажимах и на сварочном электроде.Согните сварочный электрод над концом троса.Установите трос в отверстие в полу.Вдавите резиновую прокладку в отверстие в полу.Вдавите трос на место в его креплении между тепловым экраном и топливным баком.Также вдавите трос между топливным баком и краем теплового дефлектора.Опустите автомобиль.

Поднимите автомобиль.Установите резиновое уплотнение на кузове.Нажмите на резиновую втулку вверх, пока она не установится плотно.Приподнимите тепловой экран. Установите оба винта.

Возьмитесь за сварочный электрод. Протяните трос с втулкой через кузов до рычага стояночного тормоза.Снимите сварочный электрод.Установите конец троса в сегменте.

Установка тормозного диска и суппорта тормоза с держателем

Установите:

• 1 винт M6 диска
• винты держателя суппорта. Затяните. См.Момент затяжки.

Используйте новые винты крепления.

Если в автомобиле имеется ручная регулировка стояночного тормоза, см. иллюстрацию и (1). Отрегулируйте стояночный тормоз. См.:Стояночный тормоз, регулировка.

Если в автомобиле имеется саморегулирующийся стояночный тормоз. Перенастройте саморегулятор стояночного тормоза. См.:Саморегулировка стояночного тормоза, перенастройка.

Примечание: Крепко задействуйте стояночный тормоз на 10 минут.

Установите:

• центральную консоль. См.Центральная консоль, замена
• колесо. См.Установка колес.

Только с ручной регулировкой стояночного тормоза

Если необходимо, произведите дополнительную регулировку стояночного тормоза.
