Трос стояночного тормоза, спереди, замена (2003, 2004)

Если автомобиль имеет ручную регулировку (1), перенастройте стояночный тормоз согласно: Стояночный тормоз, регулировка.Если в автомобиле имеется саморегулирующийся стояночный тормоз.Соберите заново и заблокируйте блок саморегулировки стояночного тормоза. См.: Саморегулировка стояночного тормоза, перенастройка.

Внимание: Если автомобиль оборудован более ранним вариантом саморегулирующегося стояночного тормоза, переходите к предыдущему методу. См.: Трос стояночного тормоза, спереди, замена.

Если автомобиль оборудован более поздним вариантом ручной регулировки стояночного тормоза, продолжайте согласно этому методу.

Снятие центральной консоли

Снимите центральную консоль. См.: Центральная консоль, замена.

Снятие троса тормоза в центральной консоли

Снимите:

• задние тросы с распределительной коробки
• зажимы оболочки троса при помощи плоскогубцев с длинными губками. Поднимите трос с кронштейна.

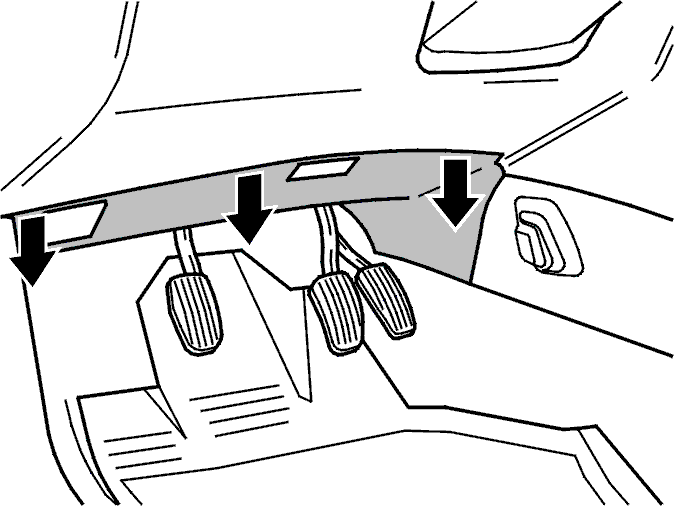

Снятие звукоизоляционной панели

Снимите:

• 2 винта
• звукоизоляционную панель.

Снятие кронштейна OBDII

Выверните 2 винта. Оставьте кронштейн висеть на проводке.

Снятие Центрального электронного модуля (CEM)

Вставьте отвертку между кронштейном и блоком реле. Поверните отвертку так, чтобы кронштейн открылся. Одновременно вытяните блок реле из кронштейна по направлению к нижней части приборной панели. Снимите блок реле с кронштейна. Потяните блок реле вниз под приборной панелью.

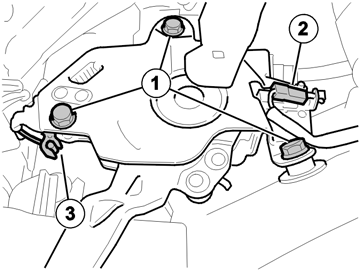

Снятие педали стояночного тормоза

Снимите:

• педаль (1) с кузова. Ослабьте 3 винта и вытяните с поворотом педаль по диагонали в направлении назад и внутрь. Снимите педаль
• проводку (2) выключателя педали
• трос выключения (3) педали.

Снятие троса педали стояночного тормоза

Снимите:

• трос со шкива троса в педали
• стопорный зажим
• наружную оболочку троса с педали при помощи круглогубцев.

Установка переднего троса тормоза

Втяните трос в центр туннеля над изоляцией.

Примечание: Трос педали стояночного тормоза следует устанавливать перед распределительной коробкой на туннеле.

Установка педали акселератора

Установите:

• нижний винт педали акселератора
• затяните 3 винта M6 педали акселератора. Трос должен быть под крепежной пластиной педали акселератора, с тем чтобы 2 куска ленты на тросе были закрыты креплением.

Установка троса педали стояночного тормоза

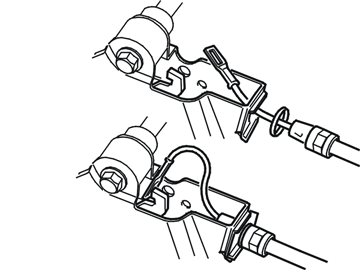

Применимо к автомобилям с педалями с номером до 30666703:

Примечание: Широкий край дистанционной шайбы должен быть направлен влево в автомобиле.

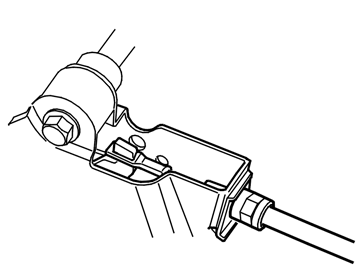

Вдавите трос на место в педали.Закрепите трос при помощи стопорного зажима.Нанесите низкотемпературную смазку номер 1161427-8 на концевой элемент троса.Установите концевой элемент троса в шкиве троса в педали.

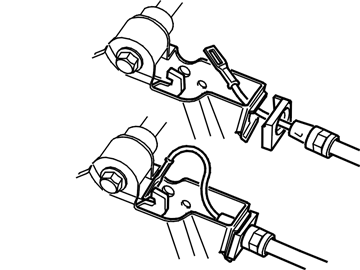

Применимо к автомобилям с педалями с номером 30714010 или выше:

Осторожно: Снимите пластмассовую дистанционную шайбу. В качестве проставки может быть использована только стальная шайба, за счет чего предотвращается чрезмерный износ первичного троса.

Вдавите трос на место в педали.Закрепите трос при помощи стопорного зажима.Нанесите низкотемпературную смазку номер 1161427-8 на концевой элемент троса.Установите концевой элемент троса в шкиве троса в педали.

Установка троса тормоза в центральной консоли

Установите:

• наружную оболочку троса в консоли
• распределительную коробку переднего троса тормоза в двух задних тросах тормоза.

Установка педали стояночного тормоза

Установите:

• трос выключения педали
• проводку выключателя перед тем, как педаль будет повернута
• педаль стояночного тормоза при помощи 3 винтов M8.

Установка блока реле в салоне

Установите блок реле на кронштейне.Нажмите на блок реле вперед, чтобы защелка вошла в кронштейн и раздался "щелчок".

Установка кронштейна OBDII

Установите:

• кронштейн OBDII
• 2 винта.

Установка звукоизоляционной панели

Установите:

• звукоизоляционную панель
• 2 винта

Отрегулируйте стояночный тормоз. См.: Стояночный тормоз, регулировка.

Примечание: Крепко задействуйте стояночный тормоз на 10 минут.

Дополнительная регулировка стояночного тормоза

Если необходимо, произведите дополнительную регулировку стояночного тормоза.
