Трос селектора передач (D5244T8, D5244T9)

Снятие центральной консоли туннеля

Снимите центральную консоль. См.: Golvkonsol Golvkonsol Golvkonsol напольная консоль.

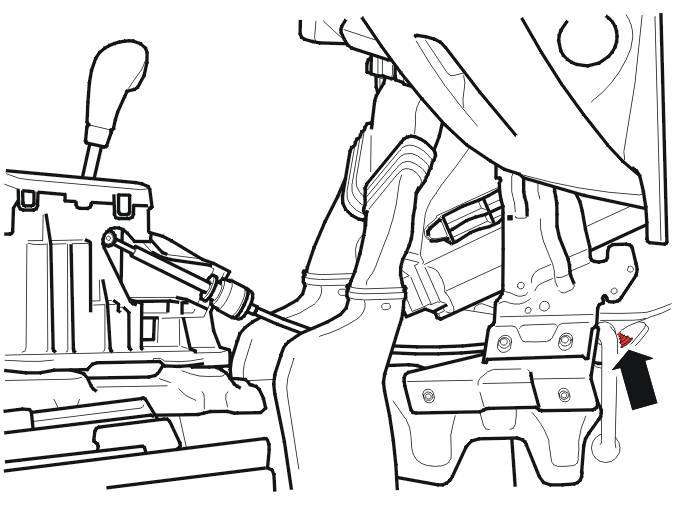

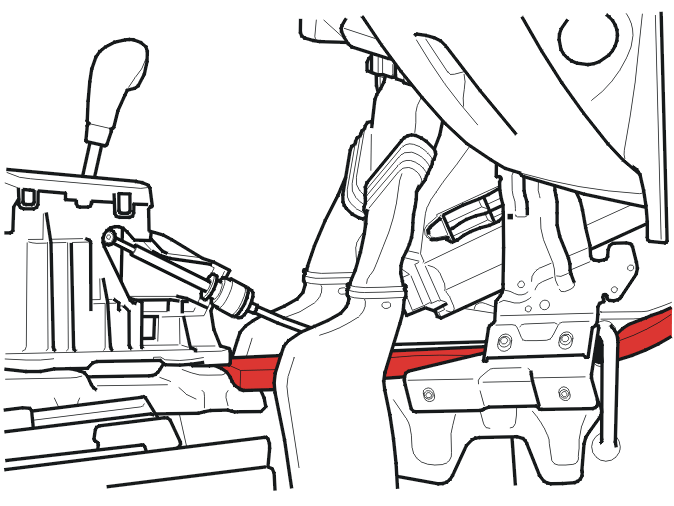

Отделите шланг нагнетания воздуха от смесителя.

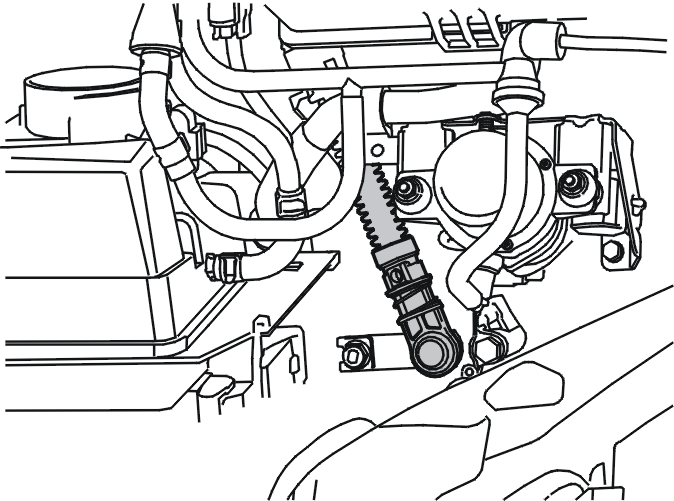

Снятие троса переключателя передач с кронштейна

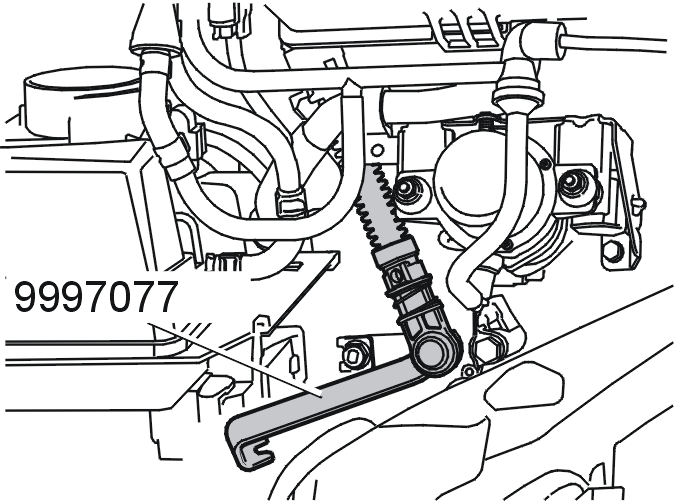

Снимите трос переключателя передач с кронштейна на коробке передач. Используйте специальный инструмент 🔧 ВИЛЬЧАТЫЙ РЫЧАГ. Не повредите шар.

Подготовка к установке

Чтобы облегчить установку, закрепите кабель при помощи ленты на конце троса перед его вытягиванием.

Отсоединение переднего теплового экрана

Снимите:

• 4 пластмассовые гайки
• крепление глушителя
• гайку позади каталитического преобразователя тройного действия.

Примечание: Осторожно обращайтесь с тепловым экраном. Не деформируйте слишком сильно тепловой экран.

Сдвиньте тепловой экран назад. Это позволит видеть вход для троса переключателя передач в салон.

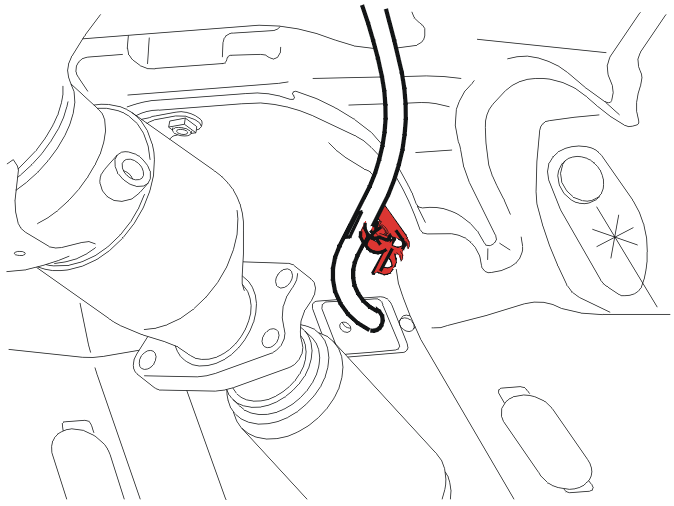

Отсоедините трос переключателя передач от зажима в туннеле трансмиссии.

Снятие троса переключателя передач с узла переключателя передач

Отверните ковровое покрытие с обеих сторон центральной консоли. Ввод для троса переключателя передач находится в полу перед блоком обогревателя.

Подсказка: Изоляционная панель может быть изношена на креплении троса переключателя передач. Выньте изоляционную панель 2 частями, отдельно верхнюю и нижнюю.

Подсказка: Используйте накидной гаечный ключ с функцией блокировки.

Снимите 2 гайки ввода троса переключателя передач с обеих сторон центральной консоли.Отцепите ввод от болтов в полу.

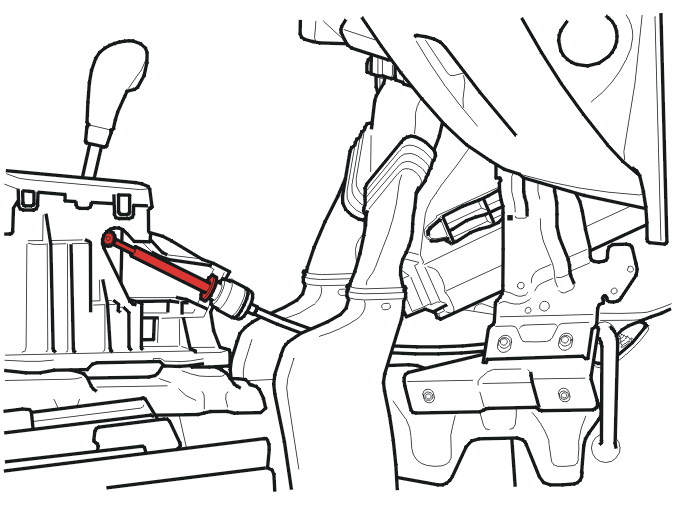

Отсоедините трос от конца узла переключателя передач. Потяните назад фиксирующую втулку.

Примечание: Держите как можно ближе к шаровому шарниру. Делайте это рукой.

Просуньте достаточно троса в салон, чтобы было возможно, расшатывая, отделить трос от шарового шарнира.Снимите трос переключателя передач.

Установка троса переключателя передач

Прикрепите с помощью ленты трос переключателя передач к заранее проложенному тросу. Просуньте ненамного трос переключателя передач в отверстие в полу.

Подсказка: Попросите кого-нибудь помочь вам тянуть трос переключателя передач.

Установите:

• трос переключателя передач на конце узла переключателя передач. Вдавите шаровой шарнир на место.

Установка сервисного зажима

Примечание: Автоматическая коробка передач оснащена одним тросом переключения передач, а механическая коробка передач - двумя.

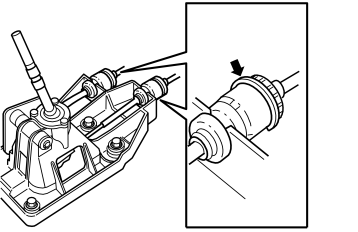

Убедитесь в том, что трос переключения передач находится в замкнутом положении перед тем, как будет смонтирован синий зажим. Прижмите зажим как показано на рисунке.

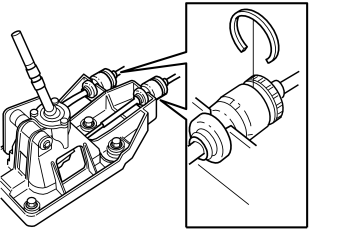

Проверьте, чтобы зажим находился в канавке как показано на рисунке.

• гайки.

• изоляционную панель

Примечание: Если она разделяется, скрепите ее с помощью ленты. Убедитесь, что части расположены правильно.
- ковровое покрытие пола.

• трос переключателя передач на зажим в туннеле трансмиссии.

Примечание: Осторожно обращайтесь с тепловым экраном. Не деформируйте слишком сильно тепловой экран.

Установите:

• теплоизоляционный щиток и 4 пластмассовые гайки
• крепление глушителя
• гайку позади каталитического преобразователя тройного действия.

• трос переключателя передач на кронштейне. Вдавите шаровой шарнир на место.

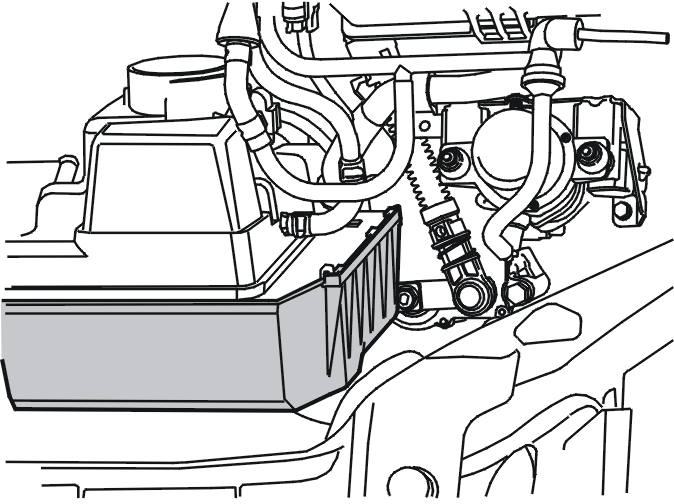

• крышку модуля управления двигателя (ЕСМ).

Установка сервисного зажима

Примечание: Автоматическая коробка передач оснащена одним тросом переключения передач, а механическая коробка передач - двумя.

Убедитесь в том, что трос переключения передач находится в замкнутом положении перед тем, как будет смонтирован синий зажим. Прижмите зажим как показано на рисунке.

Проверьте, чтобы зажим находился в канавке как показано на рисунке.

Регулировка троса переключателя передач

Отрегулируйте трос переключателя передач. См.: Växelväljarvajer justering.

Установка центральной консоли

Установите центральную консоль. См.: Golvkonsol Golvkonsol Golvkonsol напольная консоль.

Проверьте функционирование.
