трос переключения передач (D4164T)

Снятие блока аккумулятора

Снимите:

• аккумулятор. См.: Аккумулятор Аккумулятор

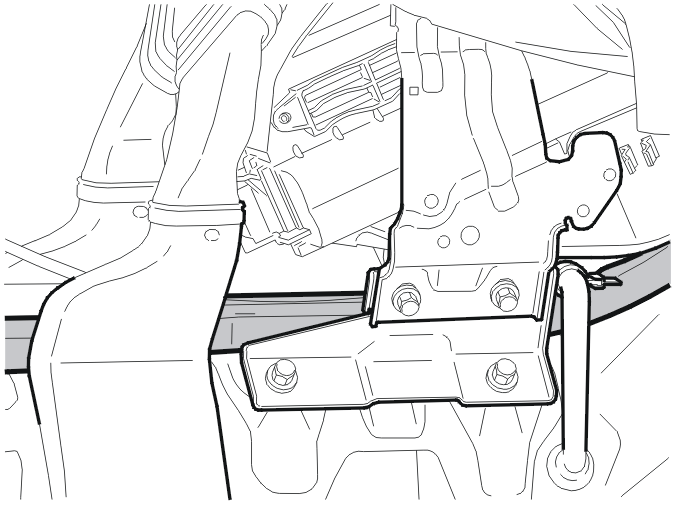

• 3 винта нижней секции блока аккумулятора.

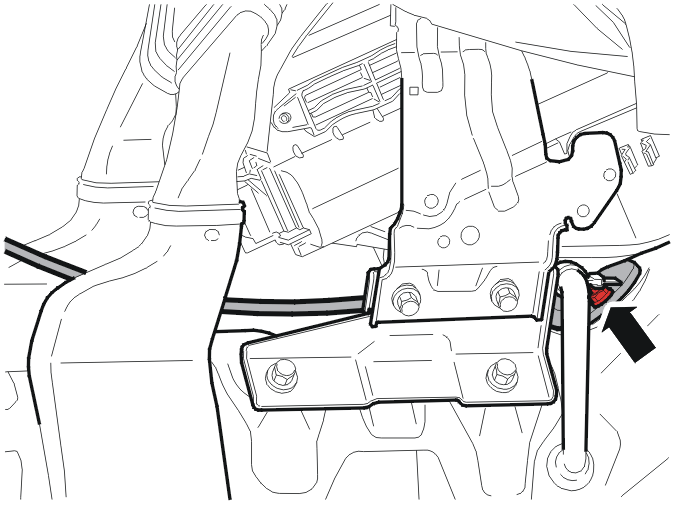

Отсоедините разъем датчика в нижней секции.

Снятие тросов переключателя передач с коробки передач

Снимите:

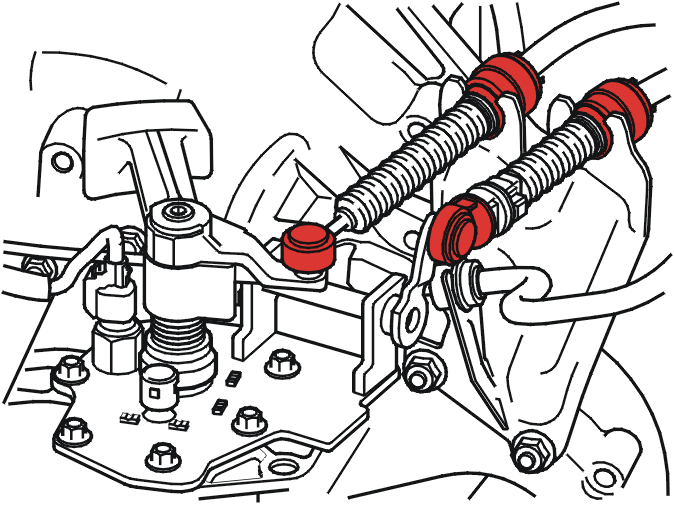

• шаровые шарниры, используйте 🔧 ВИЛЬЧАТЫЙ РЫЧАГ
• втулки тросов переключателя передач с кронштейна троса коробки передач.

Снятие компонентов туннеля трансмиссии

Снимите:

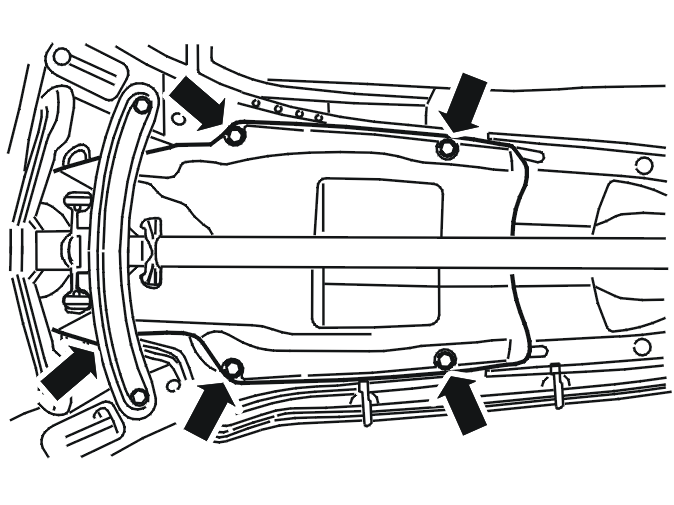

• 4 пластмассовых гайки

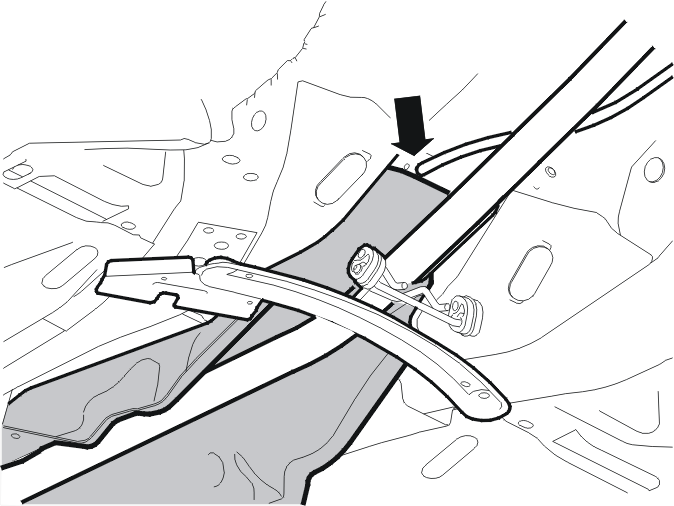

• крепление глушителя
• зажим на переднем крае левой стороны теплового экрана.

Осторожно: Будьте осторожны, чтобы не повредить тепловой экран.

Будьте осторожны, чтобы не повредить тепловой экран.

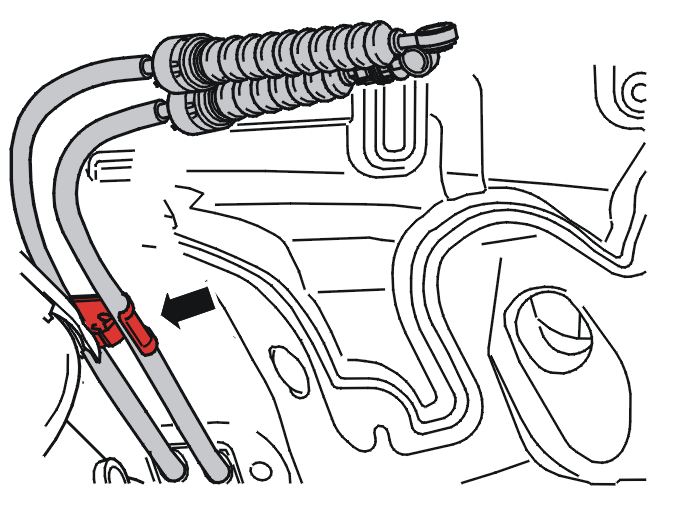

Снимите тросы переключателя передач с зажима в туннеле трансмиссии.

Снятие тросов механического переключателя передач с блока переключения передач

Отсоедините тросы от узла переключателя передач. См.: Växelspakställ.

Снятие кабельного ввода

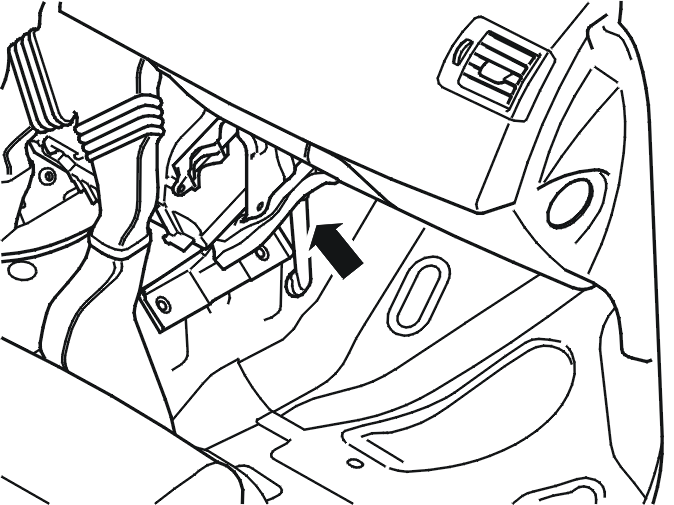

Отверните ковровое покрытие с обеих сторон центральной консоли. Ввод для тросов переключателя передач находится в полу перед блоком обогревателя.

Подсказка: Звукоизоляция может быть разрезана на вводе для троса переключения передач. Удалите две части звукоизоляции, верхнюю и нижнюю.

Снимите звукоизоляционную панель.

Подсказка: Используйте накидной гаечный ключ с функцией блокировки.

Отвинтите 2 гайки ввода для троса переключения передач на каждой стороне центральной консолиОтцепите ввод со штифтов в полу.

Снятие тросов переключателя передач

Снимите тросы переключателя передач.

Установка тросов переключателя передач

Осторожно: При установке тросов обратите внимание на то, чтобы на тросе не было острых изгибов или изломов, в особенности между внутренним тросом и внешней трубкой.

Проведите тросы в нужном положении через пол, вверх к коробке передач.

Установка кабельного ввода

Установите две гайки M6 для ввода рычага переключателя передач. Затяните.

Примечание: Если звукоизоляционная панель разошлась, скрепите ее лентой. Убедитесь, что части расположены правильно.

Установите:

• звукоизоляционную панель
• ковровое покрытие пола.

Установка тросов переключателя передач в узле переключателя передач

Установите тросы переключателя передач в узле переключателя передач. См.: Växelspakställ.

Установка компонентов в туннеле трансмиссии

Примечание: Затяните тросы, как показано на иллюстрации.

Установите тросы переключателя передач в зажиме в туннеле трансмиссии.

Осторожно: Осторожно обращайтесь с тепловым экраном. Не деформируйте тепловой экран.

Установите:

• тепловой экран
• 4 пластмассовых гайки
• крепление глушителя
• зажим на переднем крае левой стороны теплового экрана.

Установка тросов переключателя передач в коробке передач

Установите:

• втулки тросов переключателя передач от кронштейна троса коробки передач
• шаровые шарниры.

Монтаж троса передач

Смонтируйте тросы передач согласно: Växelvajer, justering.

Проверка положения передачи

Проверьте положения передач.

Установка блока аккумулятора

Установите:

• разъем для датчика нижней секции
• блок аккумулятора, 3 винта
• аккумуляторную батарею согласно Аккумулятор Аккумулятор.
