трос переключения передач (B5254T3, B5254T7)

• отрицательный провод аккумуляторной батареи. Аккумулятор, отключение и подключение
• аккумулятор
• блок аккумулятора.

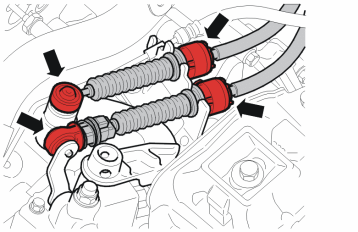

• шаровые шарниры. Используйте 🔧 ВИЛЬЧАТЫЙ РЫЧАГ
• втулки тросов переключателя передач с кронштейна троса коробки передач.

• 4 пластмассовых гайки
• крепление глушителя
• гайку позади катализатора.

Примечание: Осторожно обращайтесь с тепловым экраном. Не деформируйте тепловой экран.

Сдвиньте тепловой экран назад. Это позволит видеть вход для тросов переключателя передач в салон.

Снимите тросы переключателя передач с зажима в туннеле трансмиссии.

Отсоедините тросы от узла рычага переключения передач. См.: Växelspakställ

Отверните ковровое покрытие с обеих сторон центральной консоли. Ввод для тросов переключателя передач находится в полу перед блоком обогревателя.

Подсказка: Изолирующее покрытие можно разорвать на две части у прохода для тросов переключения передач и вынуть две части - верхнюю и нижнюю.

Снимите звукоизоляционную панель.

Подсказка: Используйте накидной гаечный ключ с функцией блокировки.

Снимите 2 гайки ввода троса переключателя передач с обеих сторон центральной консоли. Отцепите ввод от болтов в полу.

Снимите тросы переключателя передач.

Проведите тросы в нужном положении через пол, вверх к коробке передач.

Установите две гайки M6 для ввода рычага переключателя передач. Затяните.

Примечание: Если звукоизоляционная панель треснула, скрепите ее лентой. Убедитесь, что части расположены правильно.

• звукоизоляционную панель
• ковровое покрытие пола.

Присоедините тросы переключателя передач к узлу рычага переключения передач. Växelspakställ

Примечание: Натяните тросы, как показано на иллюстрации.

Установите тросы переключателя передач в зажиме в туннеле трансмиссии.

Примечание: Осторожно обращайтесь с тепловым экраном. Не деформируйте тепловой экран.

• тепловой экран
• 4 пластмассовых гайки
• крепление глушителя
• гайку позади каталитического преобразователя тройного действия.

• втулки тросов переключателя передач в кронштейне троса коробки передач
• шаровые шарниры.

Убедитесь в том, что трос переключения передач зафиксирован, прежде чем монтировать зажим. Прижмите зажим, как показано на рисунке.

Проверьте, чтобы зажим был установлен в канавке, как показано на рисунке.

Отрегулируйте тросы переключения передач. Växelvajer, justering

• блок аккумулятора
• аккумулятор
• отрицательный провод аккумуляторной батареи. Аккумулятор, отключение и подключение
