Трос переключателя передач, регулировка (B6284T, B6294S, B6294S2)

Подготовка к регулировке

Существует два различных типа трубки троса: один 9 мм, а другой 7 мм.

Примечание: 9 мм трубка троса была снята с производства на неделе 38 1998 года.

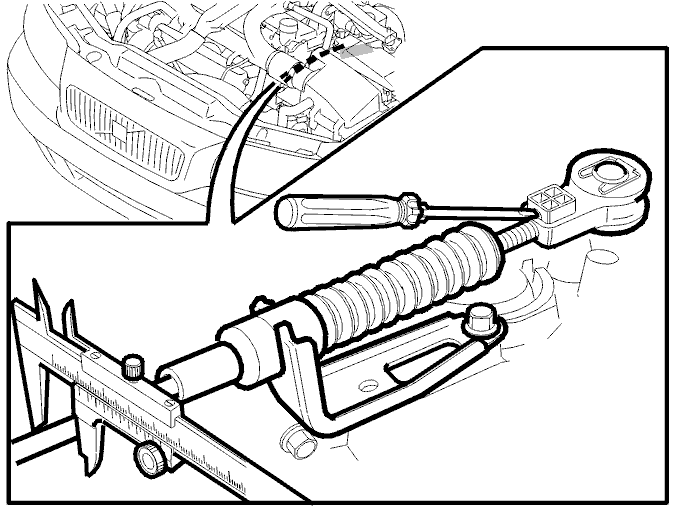

Измерьте размер с помощью калибр-скобы.Поднимите защелку отверткой. Защелка должна остаться на месте.Переведите переключатель передач в положение P.Передвиньте рычаг переключателя передач на коробке передач в положение Р (передвиньте рычаг вниз к рулевому механизму).Подтолкните автомобиль, чтобы включилось положение Р.

Регулировка

Регулировка тросов с трубками 9 мм:

Примечание: Чрезвычайно важно, чтобы трос был отрегулирован согласно приведенным ниже инструкциям. Есть всего лишь несколько миллиметров для того, чтобы убрать осевой люфт в узле переключателя передач и тросе.

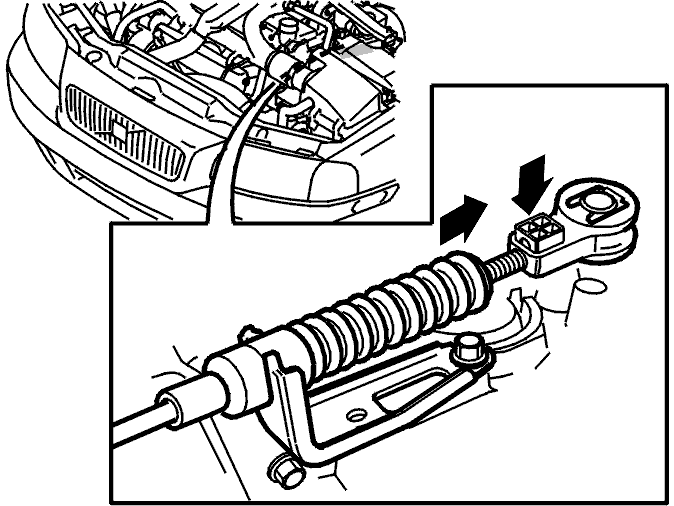

Втяните трос в регулятор на несколько миллиметров. Придержите трос. Заблокируйте трос. Вдавите защелку вниз.

Трос с трубкой 7 мм:
Вдавите на место только желтую защелку. Трос уже находится в правильном положении.

Проверка положения рычага переключателя передач

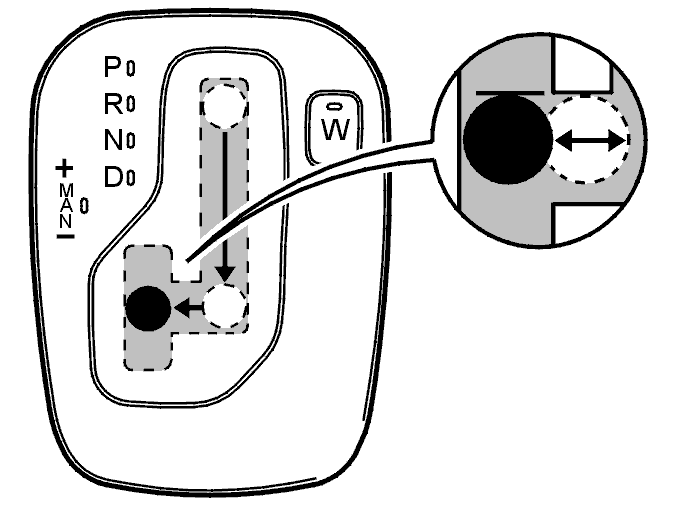

Потяните рычаг переключателя передач вниз как можно дальше. Сила пружин заставит рычаг прыгнуть влево (закрашенный черным круг).Переведите рычаг переключателя передач вправо (большая стрелка). Проверьте, передвигается ли рычаг переключателя передач дальше в верхний вырез узла переключателя передач (окружность) при перемещении рычага переключателя передач вбок.

Проверьте переключение в положении для ручного управления

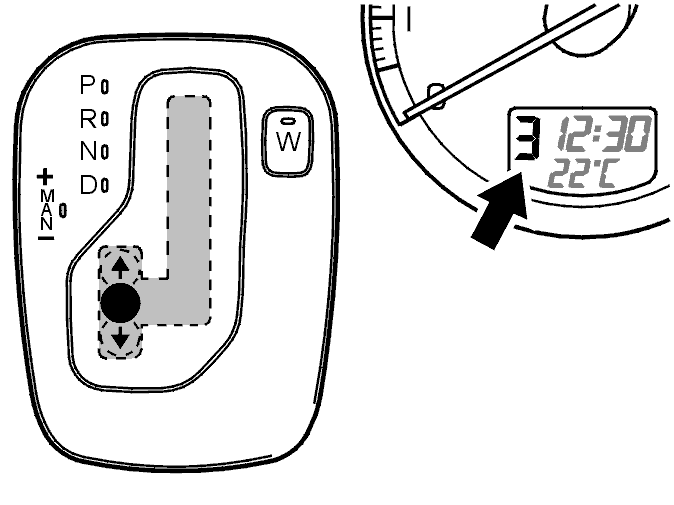

Включите зажигание.Считайте с приборной панели (см. стрелку). Передвиньте вверх (+). Тогда указатель должен показать 1, 2 или 3. Указатель должен вернуться в 1 после понижения передач (-).Если это работает нормально, регулировка была выполнена правильно.Если указатель показывает D, повторите регулировку. См. Регулировка.

Установите корпус воздухоочистителя
Тормозная трубка главный цилиндр / блок ABS, замена.

Установите переднее колесо
Установка колес.

Установите центральную консоль
См. Замена рычага стояночного тормоза.
