Трос коробки передач, замена (B5204T3, B5204T4, B5204T5)

Снимите корпус воздухоочистителя

Тормозная трубка главный цилиндр / блок ABS, замена.

Снимите левое переднее колесо.

Снимите тросы переключения передач с кронштейна и с плеча рычага около коробки передач

Снимите:

• защелки на рычагах
• стопорные зажимы с кронштейна тросов. Потяните стопорные зажимы вверх
• тросы.

Примечание: Цветовая кодировка на внешнем тросе.

Снятие центральной консоли

См. Замена рычага стояночного тормоза.

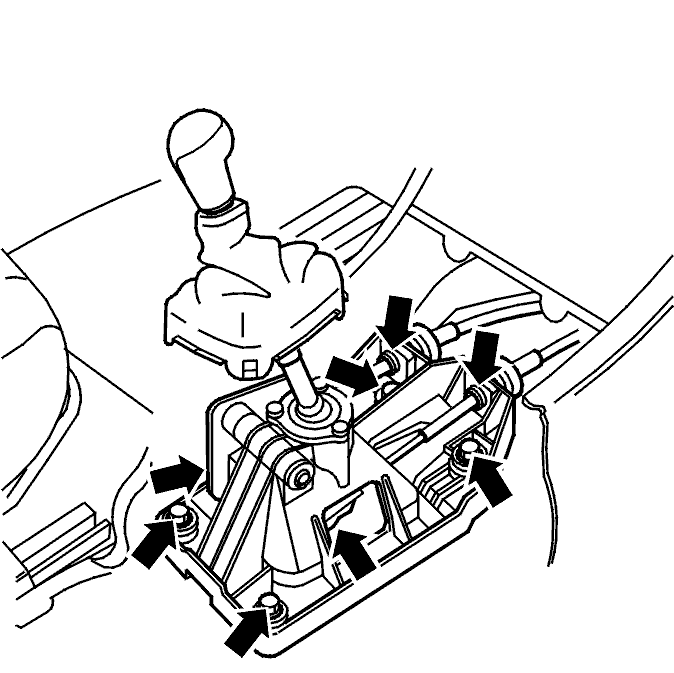

Снимите узел переключения передач и тросы

Снимите:

• винты узла переключателя передач
• фиксирующий зажим тросов с рычага и с плеча рычага
• тросы узла переключения передач
• узел переключателя передач.

Снимите тросы около перегородки

Снимите:

• две гайки уплотняющего кольца троса коробки передач у теплоизоляционной перегородки
• тросы путем втягивания их в салон.

Подсказка: Правильно проложите тросы в моторном отсеке, воспользовавшись помощью еще одного человека.

Подготовка к установке тросов

Согните толстый сварочный электрод (проволоку).Скрепите концы тросов лентой.

Примечание: При установке тросов: Обратите внимание на то, чтобы на тросе не было острых изгибов или изломов, в особенности между внутренним тросом и внешней трубкой.

Подсказка: Правильно проложите тросы в моторном отсеке, воспользовавшись помощью еще одного человека.

Установите тросы внутри сбоку в салоне

Установите тросы под блоком обогревателя с левой стороны вниз по направлению к отверстию.

Примечание: Будьте крайне осторожны при прокладке резиновых гофрированных чехлов для троса через отверстие в теплоизоляционной перегородке. Тросы не должны быть повреждены.

Немного просуньте тросы сквозь отверстие.

Подсказка: Попросите помощника зацепить конец троса за сварочный электрод.

Установите резиновую втулку на болты
Установите гайки. Затяните до 12 Нм.

Подайте трос изнутри

Потяните за сварочный электрод (проволоку), подавая трос изнутри.Трос должен быть проложен мимо рулевого механизма и до кронштейна коробки передач.

Установите тросы сзади механизма рулевого управления

Поместите тросы за рулевым механизмом и над гидравлической трубкой.

Установите тросы переключения на коробке передач

Примечание: Подсоедините трос с желтой отметкой к внешнему отверстию в кронштейне и к внешнему рлечу рычага на коробке передач.

Установите:

• тросы коробки передач на кронштейн с помощью стопорных зажимов
• тросы коробки передач на рычаги коробки передач с помощью фиксирующих зажимов.

Установка сервисного зажима

Примечание: Автоматическая коробка передач оснащена одним тросом переключения передач, а механическая коробка передач - двумя.

Убедитесь в том, что трос переключения передач находится в замкнутом положении перед тем, как будет смонтирован синий зажим. Прижмите зажим как показано на рисунке.

Проверьте, чтобы зажим находился в канавке как показано на рисунке.

Установите корпус воздушного фильтра
Тормозная трубка главный цилиндр / блок ABS, замена.

Установите переднее колесо
Установка колес.

Установите тросы и узел переключателя передач

Установите:

• тросы на рычаги на узле переключателя передач при помощи фиксирующих пружин
• тросы узла переключения.

Установка сервисного зажима

Примечание: Автоматическая коробка передач оснащена одним тросом переключения передач, а механическая коробка передач - двумя.

Убедитесь в том, что трос переключения передач находится в замкнутом положении перед тем, как будет смонтирован синий зажим. Прижмите зажим как показано на рисунке.

Проверьте, чтобы зажим находился в канавке как показано на рисунке.

• узел переключателя передач к корпусу. Затяните до 25 Нм
• электрический кабель к кузову.

Убедитесь в том, что положения передач работают.

Установите центральную консоль

См. Замена рычага стояночного тормоза.
