Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | B5204T5 | 2001–2009 |
| S60 (-09) | B5234T3 | 2001–2004 |
| S60 (-09) | B5234T7 | 2001–2004 |
| S60 (-09) | B5244S | 2001–2009 |
| S60 (-09) | B5244S2 | 2001–2009 |
| S60 (-09) | B5244S6 | 2003–2006 |
| S60 (-09) | B5244SG | 2002–2008 |
| S60 (-09) | B5244SG2 | 2002–2005 |
| S60 (-09) | B5244T3 | 2001–2003 |
| S60 (-09) | B5244T4 | 2005, 2006 |
| S60 (-09) | B5254T2 | 2003–2009 |
| S60 (-09) | B5254T4 | 2004–2007 |
| S60 (-09) | D5244T | 2002–2006 |
| S60 (-09) | D5244T2 | 2002 |
Снятие
Подготовка
S60R (двигатель B5254T4)
Снимите центральную консоль. См. Центральная консоль, замена.
S60 (другие двигатели)
Снимите центральную консоль. См. Центральная консоль, замена (-2004) или Центральная консоль, замена (2005-).
Снимите:
- крышки рулевой колонки
- звукоизоляционную панель с левой стороны.
Снятие троса с выключателя зажигания
Переведите рычаг переключателя передач в положение P.Поверните ключ зажигания в положение I или II.Нажмите кнопку блокировки и вытяните трос из выключателя зажигания.
Снятие троса с узла переключателя передач
Аккуратно освободите желтую стопорную втулку (с помощью отвертки).
Примечание: Желтая стопорная втулка повторно не используется. При установке следует использовать новую стопорную втулку.
Поднимите трос из узла переключателя передач.
Снятие троса с рулевой колонки
Трос находится в зажиме на кронштейне на рулевой колонке и в зажиме в системе управления микроклиматом.
Установка
Установка троса
Примечание: Начните установку с замка зажигания.
Проложите трос вниз вдоль кронштейна рулевого колеса и под системой управления микроклиматом.Закрепите трос в зажимах на кронштейне и в системе управления микроклиматом.

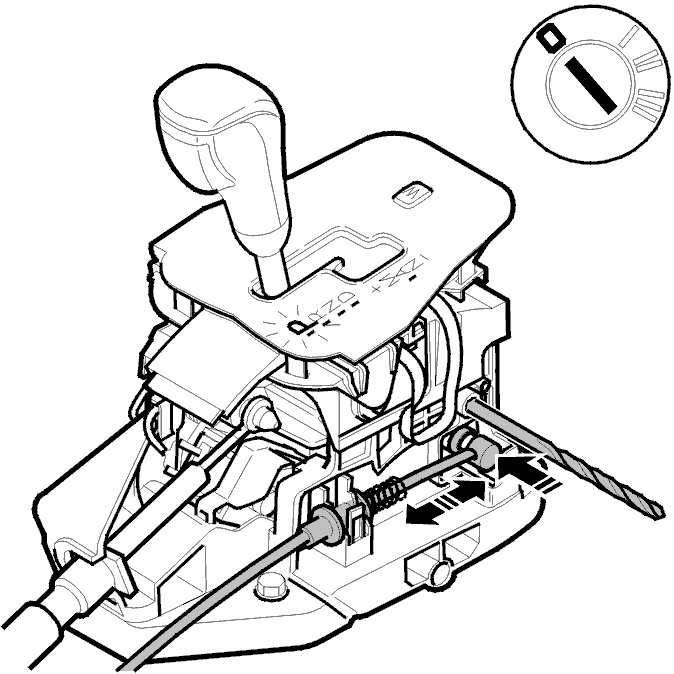

Установка троса на крепление узла переключателя передач
Проложите трос вдоль троса переключателя передач к узлу переключателя передач.Подсоедините трос к креплению на переключателе передач.Если направляющая втулка на тросе замка сошла при снятии/установке троса блока рычага, то её следует заменить.Направляющая втулка троса замка ключа.О регулировке крепления к рычагу см. в: Трос блокировочного устройства ключа, первоначальная установка и регулировка.
Первоначальная установка троса блокировки ключа (регулировка)
Установите исходные параметры. См. Трос блокировочного устройства ключа, первоначальная установка и регулировка.
Завершение
Установите крышки вала рулевого колеса.
S60R (двигатель B5254T4)
Установите центральную консоль. См. Центральная консоль, замена.
S60 (другие двигатели)
Установите центральную консоль. См. Центральная консоль, замена (-2004) или Центральная консоль, замена (2005-).Установите звукоизоляционную панель.
