Трансмиссия (D5244T12, D5244T15, D5244T17)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Заполните бланк контрольного списка диагностики Diagnos- check-lista

Примечание: Убедитесь в том, что ключ зажигания находится в положении OFF.

См. информацию о технике безопасности при работе с аккумуляторной батареей и при её зарядке Информация по безопасности аккумулятора и зарядке

Выполните - аккумуляторная батарея Аккумулятор Аккумулятор

Снимите колесо колесо

Выверните винты.Применимо к обеим сторонам.

Удалите крепежный элемент.

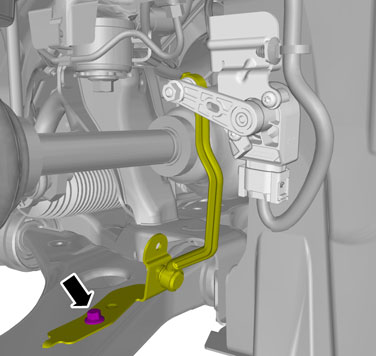

Выверните винт.🔩 Момент затяжки: 10 Н·м

Осторожно: Убедитесь в том, что шарик шарового шарнира не вращается.

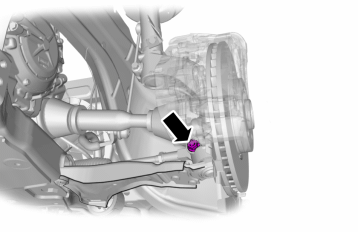

Открутите гайку.Применимо к обеим сторонам.🔩 Момент затяжки: 80 Н·м

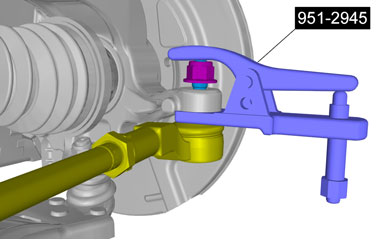

🔧 СъемникПрименимо к обеим сторонам.

Выверните винты.🔩 Момент затяжки: 10 Н·м

Выверните винт.Применимо к обеим сторонам.🔩 Момент затяжки: 35 Н·м + доворот 90°

Выверните винт.Применимо к обеим сторонам.🔩 Момент затяжки: 110 Н·м

🔧 РычагПрименимо к обеим сторонам.

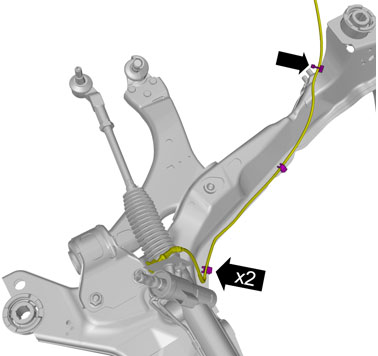

Выверните винты.Ослабьте зажим.

Снимите левый приводной вал Ведущий вал, левый

Снимите левый упругий элемент опоры двигателя Подушка двигателя, левая

Снимите нижнюю стяжку момента сзади справа Нижняя задняя реактивная тяга, правая

Отсоедините контактный разъем.

Применимо к обеим сторонам.🔩 Момент затяжки: 175 Н·м

Снимите противоударную балку Лонжерон столкновения

Выверните винты.🔩 Момент затяжки: 140 Н·м

🔧 T9512951,

1. 🔩 Момент затяжки: 24 Н·м
2. 🔩 Момент затяжки: 150 Н·м + доворот 90°

Примечание: Для этой операции требуется помощь еще одного механика.

🔩 Момент затяжки: 150 Н·м + доворот 90°

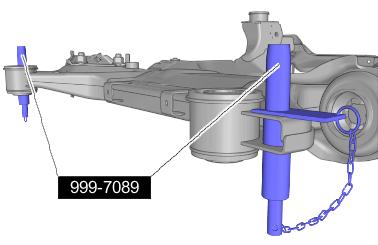

🔧 Шаблон

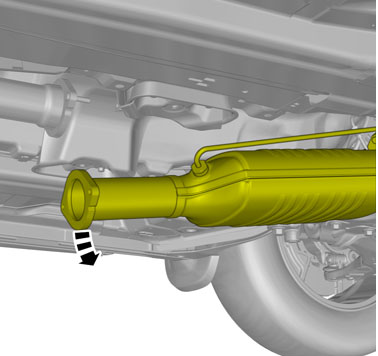

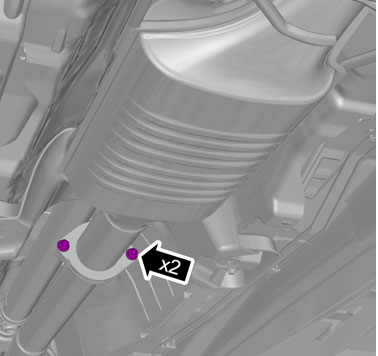

Снимите гайки.🔩 Момент затяжки: 24 Н·м

Осторожно: Будьте особенно осторожны при обращении с этим компонентом.

Примечание: Режим представления

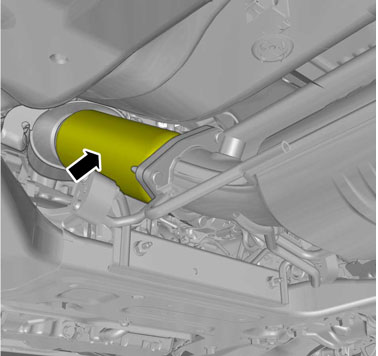

Осторожно: Следите за тем, чтобы не воздействовать изгибающим усилием на гибкий трубопровод системы выпуска ОГ.

Примечание: Режим представления

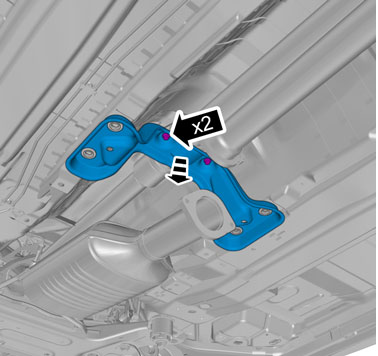

Выверните винты.🔩 Момент затяжки: 24 Н·м

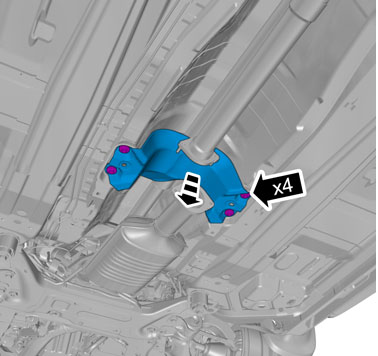

Выверните винты.🔩 Момент затяжки: 30 Н·м

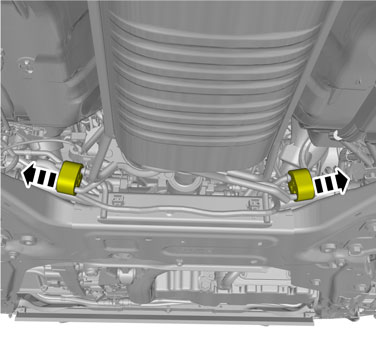

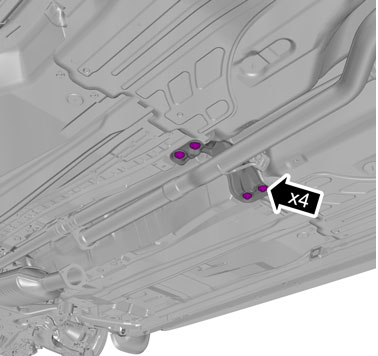

Отсоедините винты.🔩 Момент затяжки: 24 Н·м

Осторожно: Перед демонтажем запомните и отметьте положение компонентов перед тем, как они будут демонтированы.

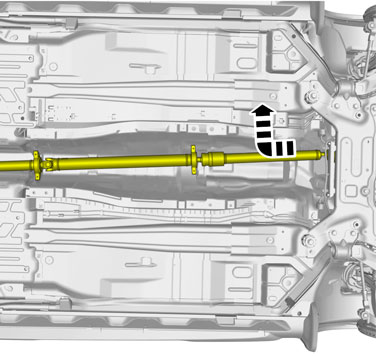

🔧 Упор (винтовое соединение/карданный вал) V70 AWD🔩 Момент затяжки: Поперек 10 Н·м + Поперек 25 Н·м

Осторожно: Будьте особенно осторожны при обращении с этим компонентом.

Снять коническую передачу Коническая передача Коническая передача

🔩 Момент затяжки: 10 Н·м

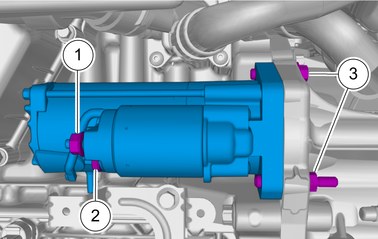

1. 🔩 Момент затяжки: 11 Н·м
2. 🔩 Момент затяжки: 8,5 Н·м
3. 🔩 Момент затяжки: 50 Н·м

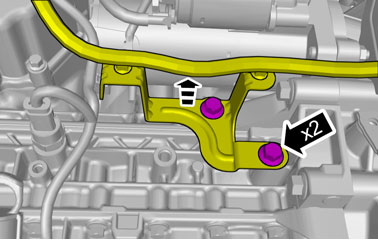

🔩 Момент затяжки: 24 Н·м

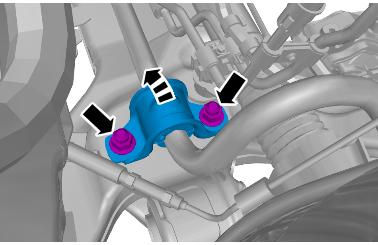

🔩 Момент затяжки: 24 Н·м

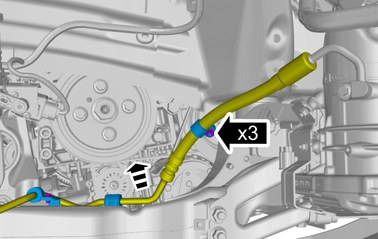

Ослабьте зажим.

Внимание: Будьте готовы собрать вытекающие жидкости.

Внимание: Разогрейте жидкость.

🔩 Момент затяжки: 60 Н·м

Примечание: Отметьте разную длину винтов.

🔩 Момент затяжки: 50 Н·м

🔧 ДОМКРАТ (ГИДРАВЛИЧЕСКИЙ)🔧 ЗАХВАТ (УНИВЕРСАЛЬНЫЙ/КОРОБКИ ПЕРЕДАЧ)🔧 ФИКСАТОР (ПОДЪЕМ/ОПУСКАНИЕ КОРОБКИ ПЕРЕДАЧ) M56,AW50-42🔧 Фиксатор

🔧 Натяжная лента

🔩 Момент затяжки: 50 Н·м

Примечание: Этот момент необходимо выполнять для установки нового компонента.

🔩 Момент затяжки: 80 Н·м

Примечание: Этот момент необходимо выполнять для установки нового компонента.

🔩 Момент затяжки: 10 Н·м

Примечание: Этот момент необходимо выполнять для установки нового компонента.

🔩 Момент затяжки: 50 Н·м

Примечание: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

Консистентная смазка для подшипников арт. 1161689

Установите в обратном порядке.

Залейте масло Уровень трансмиссионного масла - Проверка Уровень трансмиссионного масла - Проверка

Примечание: Этот момент необходимо выполнять для установки нового компонента.

Закажите и загрузите программное обеспечение согласно:30788939

Откалибруйте согласно: ДИАГНОСТИКА/ШИННОЕ СООБЩЕНИЕ/Расширенное/ТCM/Калибровка датчика положения
