Трансмиссия (D5204T4, D5204T6)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Снимите аккумулятор Аккумулятор

Снимите панель.

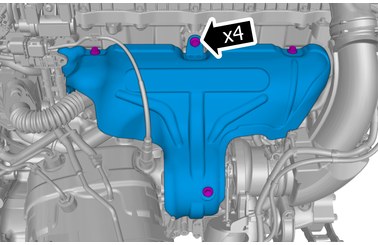

Выверните винты.🔩 Момент затяжки: 24 Н·м

🔩 Момент затяжки: 7 Н·м

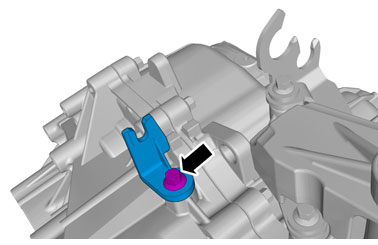

🔧 ВИЛЬЧАТЫЙ РЫЧАГ

🔩 Момент затяжки: 24 Н·м

Внимание: Будьте готовы собрать вытекающие жидкости.

Осторожно: Убедитесь в том, что открытый конец шланга закреплен над уровнем жидкости в бачке.

Осторожно: Внимание! Убедитесь, что компонент располагается в правильном положении.

Освободите стартер Стартёр

🔩 Момент затяжки: 10 Н·м

• Ведущий вал, левый Ведущий вал, левый Ведущий вал, левый
• Ведущий вал, правый Ведущий вал, правый Ведущий вал, правый

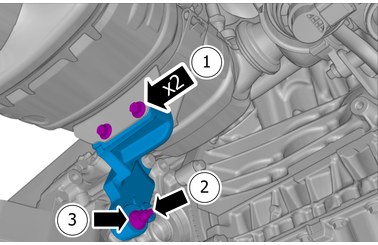

1. 🔩 Момент затяжки: 24 Н·м
2. 🔩 Момент затяжки: 12 Н·м
3. 🔩 Момент затяжки: 50 Н·м

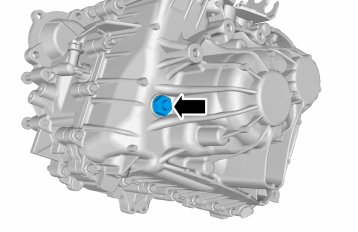

Выверните винт.🔩 Момент затяжки: 50 Н·м

1. 🔩 Момент затяжки: 80 Н·м
2. 🔩 Момент затяжки: 50 Н·м

🔩 Момент затяжки: 24 Н·м

Снимите передний подрамник передний подрамник

Снимите левый упругий элемент опоры двигателя Подушка двигателя, левая

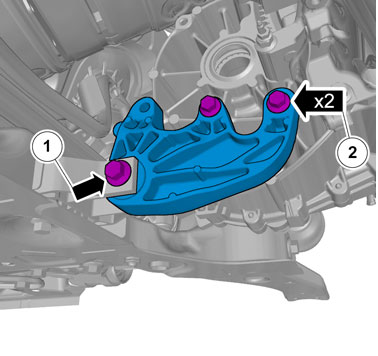

1. 🔩 Момент затяжки: 24 Н·м
2. 🔩 Момент затяжки: 80 Н·м

Примечание: Отметьте разную длину винтов.

🔩 Момент затяжки: 50 Н·м

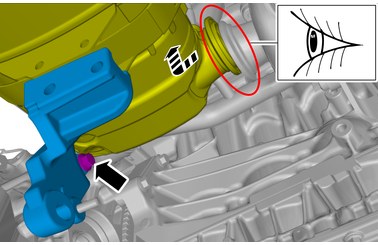

🔧 ДОМКРАТ (ГИДРАВЛИЧЕСКИЙ)🔧 ЗАХВАТ (УНИВЕРСАЛЬНЫЙ/КОРОБКИ ПЕРЕДАЧ)🔧 ФИКСАТОР (ПОДЪЕМ/ОПУСКАНИЕ КОРОБКИ ПЕРЕДАЧ) M56,AW50-42

🔩 Момент затяжки: 50 Н·м

Примечание: Этот момент необходимо выполнять для установки нового компонента.

🔩 Момент затяжки: 24 Н·м

Примечание: Этот момент необходимо выполнять для установки нового компонента.

🔩 Момент затяжки: 32 Н·мГерметик для резьбовых соединений арт. 1161056

Осторожно: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

Консистентная смазка для подшипников арт. 1161689

Выполните: входящий вал, чистка Первичный вал, чистка

Установите в обратном порядке.

Выполните продувку системы сцепления Опорожнение системы сцепления

Залейте масло Масло для коробки передач в блоке с ведущим мостом
