Ведущий вал, правый (D5204T4, D5204T6)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Внимание: Не используйте магниты или магнитные инструменты вблизи зубчатого колеса/ведущей оси или ступицы колеса. Намагниченное зубчатое колесо утрачивает свою функцию, что ведет к установке кодов неисправности.

Примечание: Намагниченное зубчатое колесо/ведущую ось или ступицу колеса необходимо заменить на новое.

Снимите правое переднее колесо колесо

🔩 Момент затяжки: 35 Н·м + доворот 90°

Снимите цапфу поворотного кулака Передний рычаг управления

🔧 Гидравлическое отверстие, цилиндр🔧 Инструмент для запрессовывания

Примечание: Перед демонтажем запомните и отметьте положение компонентов перед тем, как они будут демонтированы.

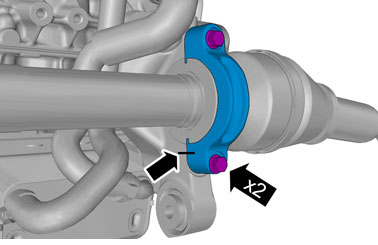

🔩 Момент затяжки: 24 Н·м

Осторожно: Убедитесь в том, что внутренний узел ведущей оси не разделяется.

Осторожно: Проверьте, чтобы поверхность была чистой и свободной от постороннего материала.

Осторожно: Проверьте, чтобы поверхность была чистой и свободной от постороннего материала.

Установите в обратном порядке.
