Трансмиссия (D4204T5)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

• корпус воздухоочистителя Корпус воздушного фильтра
• аккумулятор Аккумулятор Аккумулятор

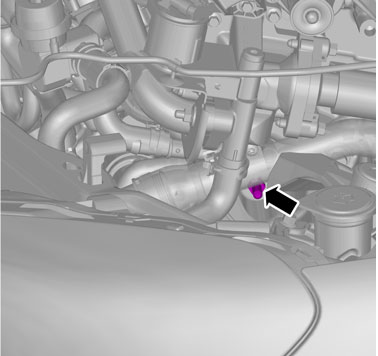

Выверните винты.🔩 Момент затяжки: 10 Н·м

🔧 ВИЛЬЧАТЫЙ РЫЧАГ

🔧 ВИЛЬЧАТЫЙ РЫЧАГ

Отсоедините зажим жгута проводки.Снимите гайку.🔩 Момент затяжки: 24 Н·м

Выверните винт.Снимите гайку.

1. 🔩 Момент затяжки: 24 Н·м
2. 🔩 Момент затяжки: 24 Н·м

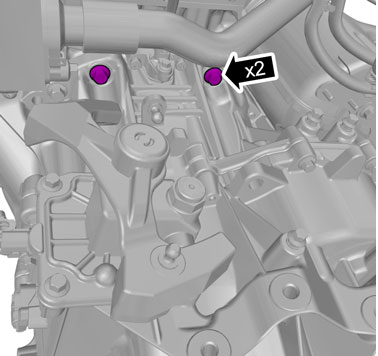

Выверните винты.🔩 Момент затяжки: 50 Н·м

Выверните винт.🔩 Момент затяжки: 50 Н·м

Отсоедините контактный разъем.

Отсоедините контактный разъем.

Внимание: Будьте готовы собрать вытекающие жидкости.

Осторожно: Убедитесь в том, что открытый конец шланга закреплен над уровнем жидкости в бачке.

Осторожно: Внимание! Убедитесь, что компонент располагается в правильном положении.

Снимите левый упругий элемент опоры двигателя Подушка двигателя, левая

Выверните винты.

Отсоедините винты.

Выверните винты.

1. 🔩 Момент затяжки: 110 Н·м
2. 🔩 Момент затяжки: 60 Н·м

Снимите передний подрамник передний подрамник передний подрамник передний подрамник передний подрамник

Выверните винт.🔩 Момент затяжки: 24 Н·м

Выверните винт.🔩 Момент затяжки: 24 Н·м

Ослабьте зажим шланга.

Выверните винт.🔩 Момент затяжки: 24 Н·м

Выверните винт.🔩 Момент затяжки: 24 Н·м

Ослабьте зажим шланга.

Ослабьте зажим шланга.

Отсоедините контактный разъем.

Выверните винт.🔩 Момент затяжки: 24 Н·м

Выверните винт.🔩 Момент затяжки: 24 Н·м

Снимите гайки.🔩 Момент затяжки: 24 Н·м

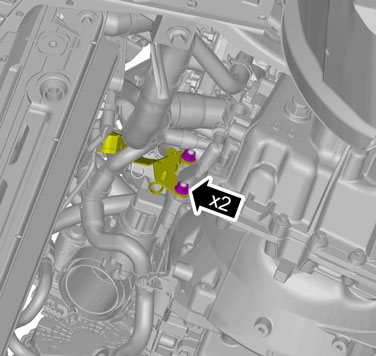

Выверните винты.🔩 Момент затяжки: 50 Н·м

Снимите гайки.🔩 Момент затяжки: 24 Н·м

Выверните винты.🔩 Момент затяжки: 10 Н·м

• Ведущий вал, левый Ведущий вал, левый
• Ведущий вал, правый Ведущий вал, правый
• Фильтр частиц, дизель Фильтр частиц, дизель

Выверните винты.

1. 🔩 Момент затяжки: 24 Н·м
2. 🔩 Момент затяжки: 50 Н·м

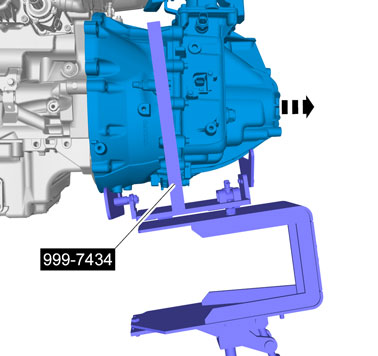

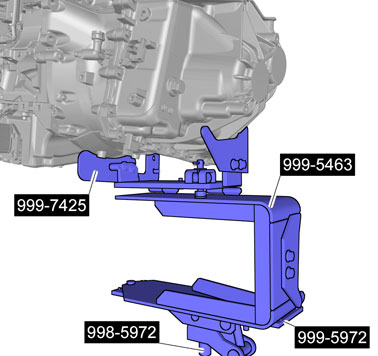

🔧 ДОМКРАТ (ГИДРАВЛИЧЕСКИЙ)🔧 ЗАХВАТ (УНИВЕРСАЛЬНЫЙ/КОРОБКИ ПЕРЕДАЧ)🔧 ФИКСАТОР (ПОДЪЕМ/ОПУСКАНИЕ КОРОБКИ ПЕРЕДАЧ) M56,AW50-42🔧 Фиксатор

Выверните винты.🔩 Момент затяжки: 50 Н·м

Выверните винты.🔩 Момент затяжки: 50 Н·м

🔧 Защитная лента

Примечание: Этот шаг выполняется только при замене на новую коробку передач.

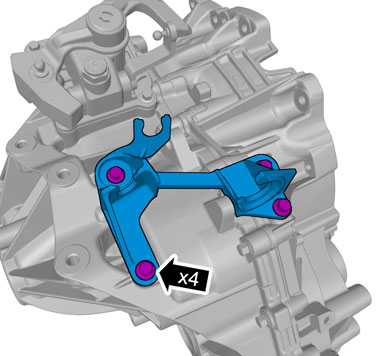

Выверните винты.🔩 Момент затяжки: 24 Н·м

Примечание: Этот шаг выполняется только при замене на новую коробку передач.

🔩 Момент затяжки: 32 Н·мГерметик для резьбовых соединений арт. 1161056

Установите в обратном порядке.

Выполните продувку системы сцепления Опорожнение системы сцепления

Залейте масло в коробку передач Масло для коробки передач в блоке с ведущим мостом
