передний подрамник (B4204T11, B4204T12, D4204T5)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Осторожно: Убедитесь в том, что замок рулевого колеса заперт.

Примечание: Убедитесь в том, что ходовые колеса смотрят прямо вперед.

Внимание: Убедитесь в том, что ключ зажигания вынут.

Осторожно: Убедитесь в том, что замок рулевого колеса заперт.

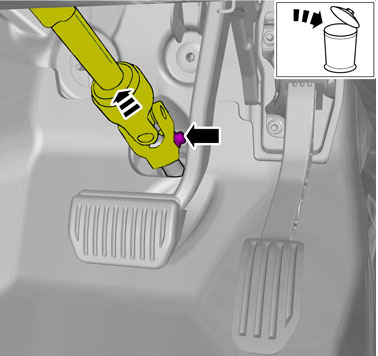

Внимание: Убедитесь в том, что используется новый болт.

Отсоедините винт.🔩 Момент затяжки: 25 Н·м

Следуйте указаниям о точках подъема каркаса кузова Гнезда для поддомкрачивания, кузов

Снимите колесо колесо

Осторожно: Убедитесь в том, что шарик шарового шарнира не вращается.

🔩 Момент затяжки: 70 Н·м

Выверните винты.

Выверните винты.

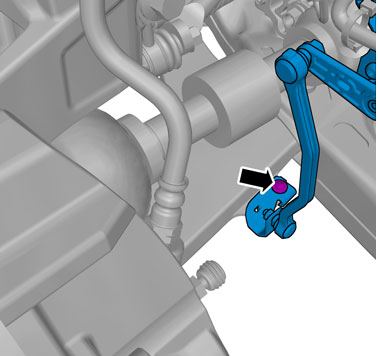

Выверните винт.🔩 Момент затяжки: 6 Н·м

Снимите кулисный рычаг впереди Передний рычаг управления

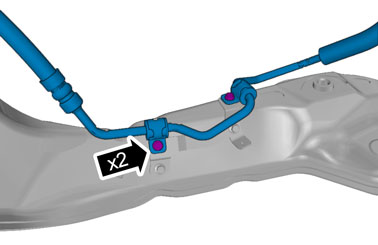

Выверните винты.🔩 Момент затяжки: 24 Н·м

Выверните винты.🔩 Момент затяжки: 90 Н·м + доворот 80°

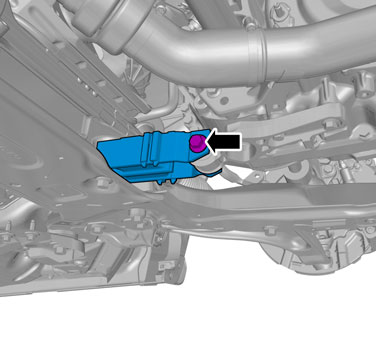

Выверните винт.🔩 Момент затяжки: 110 Н·м

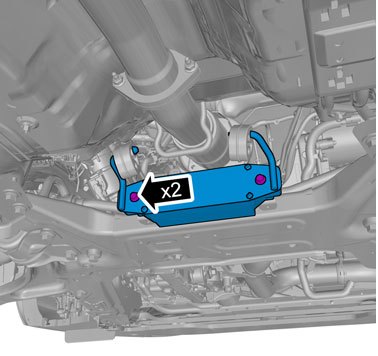

Выверните винты.🔩 Момент затяжки: 10 Н·м

Примечание: Убедитесь, что компонент подвешен соответствующим образом.

Снимите гайки.Выверните винт.🔩 Момент затяжки: 24 Н·м

Домкрат для коробки передач

Примечание: Убедитесь, что компонент подвешен соответствующим образом.

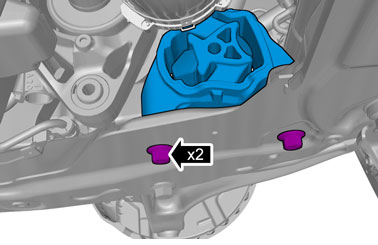

Выверните винты.🔩 Момент затяжки: 140 Н·м

1. 🔩 Момент затяжки: 24 Н·м
2. 🔩 Момент затяжки: 150 Н·м + доворот 90°

Примечание: Для этой операции требуется помощь еще одного механика.

🔩 Момент затяжки: 150 Н·м + доворот 90°

Установите в обратном порядке.

🔧 Шаблон

Выполните проверку углов установки колес Hjulvinklar kontroll
