Трансмиссия (D4204T)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

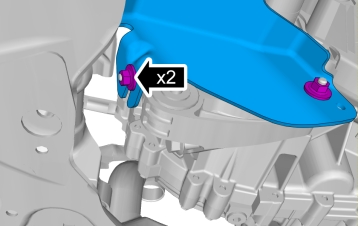

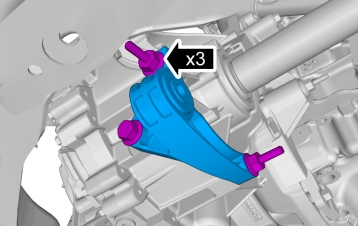

Снимите левый упругий элемент опоры двигателя Motorkudde vänster Motorkudde vänster

🔩 Момент затяжки: 80 Н·м

🔧 ВИЛЬЧАТЫЙ РЫЧАГ

Внимание: Будьте готовы собрать вытекающие жидкости.

Осторожно: Убедитесь в том, что открытый конец шланга закреплен над уровнем жидкости в бачке.

Осторожно: Если устанавливается новая коробка передач, уровень жидкости после установки проверять не нужно.

Примечание: Если установлена новая коробка передач, необходимо промыть масляный радиатор.

Примечание: Этот шаг выполняется только при замене на новую коробку передач.

🔩 Момент затяжки: 10 Н·м

• Ведущий вал, левый Ведущий вал, левый
• Ведущий вал, правый Ведущий вал, правый

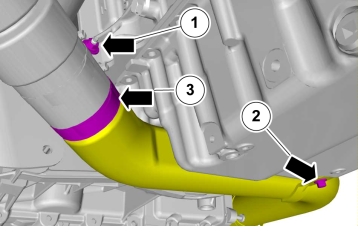

🔧 Натяжная лента

1. 🔩 Момент затяжки: 24 Н·м
2. 🔩 Момент затяжки: 10 Н·м

Снимите стартер Стартёр

🔩 Момент затяжки: 80 Н·м

🔩 Момент затяжки: 24 Н·м

🔩 Момент затяжки: 80 Н·м

🔩 Момент затяжки: 24 Н·м

🔩 Момент затяжки: 50 Н·м

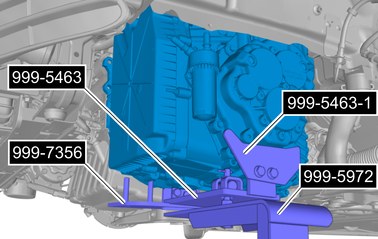

🔧 ФИКСАТОР (ПОДЪЕМ/ОПУСКАНИЕ КОРОБКИ ПЕРЕДАЧ) M56,AW50-42🔧 ЗАХВАТ (УНИВЕРСАЛЬНЫЙ/КОРОБКИ ПЕРЕДАЧ)🔧 Фиксатор

🔩 Момент затяжки: 50 Н·м

Осторожно: Убедитесь в том, что коробка передач поднимается из двигателя точно вверх, чтобы предотвратить повреждение направляющих подшипников.

Примечание: Этот шаг выполняется только при замене на новую коробку передач.

🔩 Момент затяжки: 24 Н·м

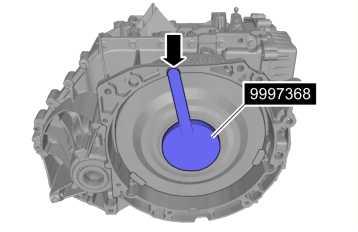

🔧 T9997368,

Осторожно: Убедитесь в том, что используется новый болт.

🔩 Момент затяжки: 3 Н·м

Осторожно: Проверьте, чтобы поверхность была чистой и свободной от постороннего материала.

Осторожно: Убедитесь, что отмеченная деталь демонтирована.

Осторожно: Проверьте, чтобы поверхность была чистой и свободной от постороннего материала.

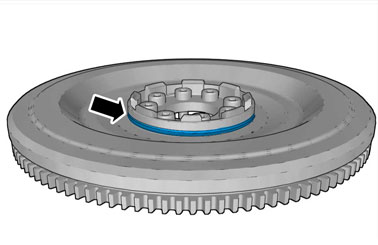

Осторожно: Используйте только указанную смазку согласно спецификации.

Консистентная смазка арт. 31259589

Осторожно: Убедитесь в том, что используется новый болт.

🔩 Момент затяжки: 3 Н·м

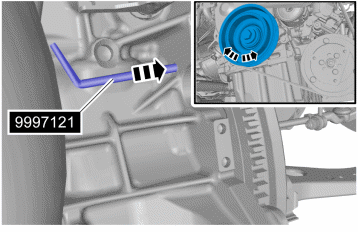

🔧 Hаправляющий палец

🔧 T9997121,

🔧 Hаправляющий палец

🔧 T9997121,

Установите в обратном порядке.

Отрегулируйте кабель селектора передач Växelväljarvajer justering

Осторожно: Если устанавливается новая коробка передач, уровень жидкости после установки проверять не нужно.

Примечание: Этот шаг выполняется, только если снова используется первоначальная деталь.

Выполните проверку уровня масла в коробке передач Уровень трансмиссионного масла - Проверка

Примечание: Этот шаг выполняется только при замене на новую коробку передач.

Закажите и загрузите программное обеспечение согласно:30667211
