Трансмиссия (D4162T)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Снимите корпус воздушного фильтра Корпус воздушного фильтра

Снимите аккумулятор Аккумулятор Аккумулятор

🔩 Момент затяжки: 24 Н·м

🔩 Момент затяжки: 24 Н·м

🔩 Момент затяжки: 10 Н·м

🔩 Момент затяжки: 50 Н·м

Снимите левый упругий элемент опоры двигателя Подушка двигателя, левая Подушка двигателя, левая Подушка двигателя, левая

🔩 Момент затяжки: 24 Н·м

🔩 Момент затяжки: 80 Н·м

Внимание: Будьте готовы собрать вытекающие жидкости.

Осторожно: Если устанавливается новая коробка передач, уровень жидкости после установки проверять не нужно.

Примечание: Если установлена новая коробка передач, необходимо промыть масляный радиатор.

Примечание: Этот шаг выполняется только при замене на новую коробку передач.

• Ведущий вал, левый Ведущий вал, левый Ведущий вал, левый
• Ведущий вал, правый Ведущий вал, правый
• Подрамник спереди, положение для техобслуживания Подрамник спереди, положение для техобслуживания Подрамник спереди, положение для техобслуживания

Освободите стартер Стартёр

🔩 Момент затяжки: 80 Н·м

🔩 Момент затяжки: 50 Н·м

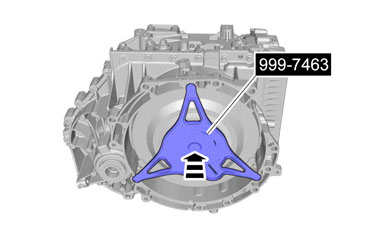

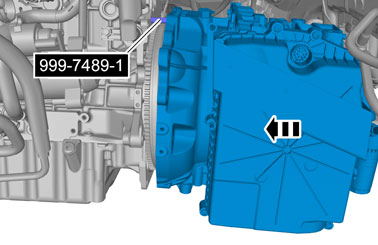

🔧 ДОМКРАТ (ГИДРАВЛИЧЕСКИЙ)🔧 ЗАХВАТ (УНИВЕРСАЛЬНЫЙ/КОРОБКИ ПЕРЕДАЧ)🔧 ФИКСАТОР (ПОДЪЕМ/ОПУСКАНИЕ КОРОБКИ ПЕРЕДАЧ) M56,AW50-42🔧 Крепление🔧 Фиксатор🔧 Адаптер

🔧 ФИКСАТОР (ПОДЪЕМ/ОПУСКАНИЕ КОРОБКИ ПЕРЕДАЧ) M56,AW50-42🔧 ЗАХВАТ (УНИВЕРСАЛЬНЫЙ/КОРОБКИ ПЕРЕДАЧ)🔧 Фиксатор🔧 Адаптер

🔩 Момент затяжки: 50 Н·м

Примечание: Этот шаг выполняется только при замене на новую коробку передач.

🔩 Момент затяжки: 24 Н·м

Осторожно: Проверьте, чтобы поверхность была чистой и свободной от постороннего материала.

Осторожно: Проверьте, чтобы поверхность была чистой и свободной от постороннего материала.

Примечание: Этот шаг выполняется, только если снова используется первоначальная деталь.

Осторожно: Используйте только указанную смазку согласно спецификации.

Примечание: Этот шаг выполняется, только если снова используется первоначальная деталь.

Консистентная смазка арт. 31259589

🔧 РЕГУЛЯТОР ПОЛОЖЕНИЯ

Осторожно: Убедитесь в том, что используется новый болт.

🔩 Момент затяжки: 3 Н·м

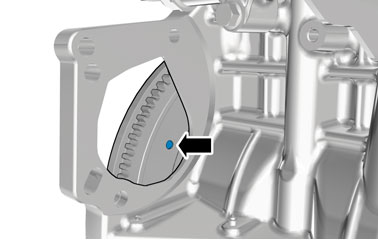

Поверните двигатель в нулевое положение

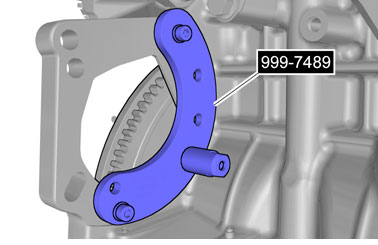

Проверните коленчатый вал, пока штифт инструмента не замкнется в нужном положении (коленчатый вал в нулевом положении).🔧 Регулятор положения

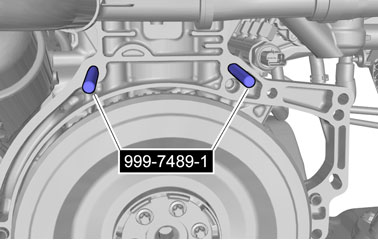

🔧 Регулятор положения

Установите в обратном порядке.

Отрегулируйте кабель селектора передач Тросы переключателя передач, регулировка

Осторожно: Если устанавливается новая коробка передач, уровень жидкости после установки проверять не нужно.

Примечание: Этот шаг выполняется, только если снова используется первоначальная деталь.

Залейте масло Уровень трансмиссионного масла - Проверка

Примечание: Этот шаг выполняется только при замене на новую коробку передач.

Закажите и загрузите программное обеспечение согласно:30788939
