Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S80 (07-) | B6324S | 2007–2010 |
| S80 (07-) | B6324S2 | 2010 |
| S80 (07-) | B6324S4 | 2011–2015A |
| S80 (07-) | B6324S5 | 2011–2015A |
| V70 (08-) | B6324S | 2008–2010 |
| V70 (08-) | B6324S2 | 2010 |
| V70 (08-) | B6324S5 | 2011–2014 |
| XC70 (08-) | B6324S4 | 2011–2014 |
| XC70 (08-) | B6324S5 | 2011–2014 |
Демонтаж
Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.
Снимите консоль вспомогательного агрегата Кронштейн вспомогательного агрегата Кронштейн вспомогательного агрегата
- Левый упругий элемент опоры двигателя Подушка двигателя, левая
- Подрамник спереди, положение для техобслуживания Подрамник спереди, положение для техобслуживания Подрамник спереди, положение для техобслуживания Подрамник спереди, положение для техобслуживания
- Ведущий вал, левый Ведущий вал, левый
- Ведущий вал, правый Ведущий вал, правый Ведущий вал, правый
🔩 Момент затяжки: 10 Н·м
🔩 Момент затяжки: 10 Н·м
- 🔩 Момент затяжки: 50 Н·м
- 🔩 Момент затяжки: 24 Н·м

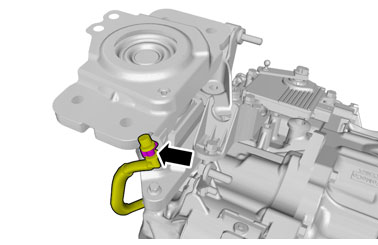

Внимание: Будьте готовы собрать вытекающие жидкости.
Осторожно: Убедитесь в том, что все отверстия герметично закрыты.
- 🔩 Момент затяжки: 24 Н·м
- 🔩 Момент затяжки: 50 Н·м
- 🔩 Момент затяжки: 10 Н·м
- стартер Стартёр
- передний сальник коленчатого вала передний сальник коленчатого вала
🔧 Ключ🔩 Момент затяжки: 60 Н·м

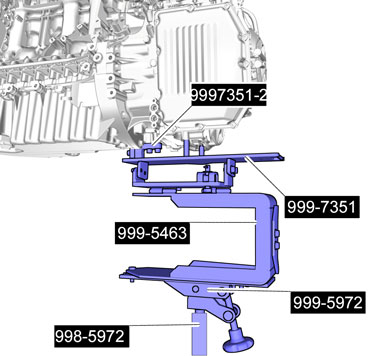

🔧 ДОМКРАТ (ГИДРАВЛИЧЕСКИЙ)🔧 ЗАХВАТ (УНИВЕРСАЛЬНЫЙ/КОРОБКИ ПЕРЕДАЧ)🔧 ФИКСАТОР (ПОДЪЕМ/ОПУСКАНИЕ КОРОБКИ ПЕРЕДАЧ) M56,AW50-42🔧 Фиксатор
🔧 Натяжная лента
🔩 Момент затяжки: 50 Н·м
Примечание: Этот момент необходимо выполнять для установки нового компонента.
🔩 Момент затяжки: 80 Н·м
Примечание: Этот момент необходимо выполнять для установки нового компонента.
🔩 Момент затяжки: 24 Н·м
Установка
Выполните - коробка передач, подготовка перед установкой Växellåda, förberedelser före ditsättning Växellåda, förberedelser före ditsättning
Установите в обратном порядке.
Выполните проверку уровня масла в коробке передач Уровень трансмиссионного масла - Проверка Уровень трансмиссионного масла - Проверка
Примечание: Этот момент необходимо выполнять для установки нового компонента.
Закажите и загрузите программное обеспечение согласно:30774442
