Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | B5204T8 | 2013 |
| S60 (11-) | B5204T9 | 2013 |
| S80 (07-) | B5254T10 | 2010–2012 |
| S80 (07-) | B5254T11 | 2010, 2011 |
| S80 (07-) | B5254T12 | 2013, 2014 |
| S80 (07-) | B5254T14 | 2013 |
| S80 (07-) | B5254T6 | 2007–2009 |
| S80 (07-) | B5254T8 | 2009–2011 |
| S80 (07-) | D5244T4 | 2007–2009 |
| S80 (07-) | D5244T5 | 2007–2009 |
| S80L | B5204T8 | 2012–2014 |
| S80L | B5204T9 | 2012–2015 |
| S80L | B5254T12 | 2012 |
| S80L | B5254T6 | 2008–2010 |
| V60 | B5204T8 | 2013 |
| V60 | B5204T9 | 2013 |
| V70 (08-) | B5204T9 | 2013–2015 |
| V70 (08-) | B5254T10 | 2010–2012 |
| V70 (08-) | B5254T11 | 2010, 2011 |
| V70 (08-) | B5254T6 | 2008, 2009 |
| V70 (08-) | B5254T8 | 2009 |
| V70 (08-) | D5244T4 | 2008, 2009 |
| V70 (08-) | D5244T5 | 2008, 2009 |
Материалы
| Материал | |
|---|---|
| Название | Номер детали |
| Консистентная смазка для подшипников | 1161689 |
Демонтаж
Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.
Снимите корпус воздушного фильтра Корпус воздушного фильтра Корпус воздушного фильтра
Снимите аккумулятор Аккумулятор Аккумулятор Аккумулятор Аккумулятор
🔩 Момент затяжки: 10 Н·м
🔩 Момент затяжки: 10 Н·м
- Ведущий вал, правый Ведущий вал, правый Ведущий вал, правый
- Ведущий вал, левый Ведущий вал, левый
🔩 Момент затяжки: 10 Н·м
Внимание: Будьте готовы собрать вытекающие жидкости.
Осторожно: Убедитесь в том, что все отверстия герметично закрыты.
Снимите передний подрамник, положение для техобслуживания Подрамник спереди, положение для техобслуживания Подрамник спереди, положение для техобслуживания Подрамник спереди, положение для техобслуживания

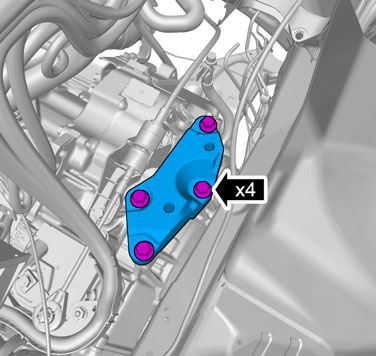

Снимите левый упругий элемент опоры двигателя Подушка двигателя, левая Подушка двигателя, левая Подушка двигателя, левая
🔩 Момент затяжки: 80 Н·м
🔩 Момент затяжки: 24 Н·м
🔩 Момент затяжки: 80 Н·м
Примечание: Отметьте разную длину винтов.
🔩 Момент затяжки: 50 Н·м
🔩 Момент затяжки: 60 Н·м
🔧 ДОМКРАТ (ГИДРАВЛИЧЕСКИЙ)🔧 ЗАХВАТ (УНИВЕРСАЛЬНЫЙ/КОРОБКИ ПЕРЕДАЧ)🔧 ФИКСАТОР (ПОДЪЕМ/ОПУСКАНИЕ КОРОБКИ ПЕРЕДАЧ) M56,AW50-42🔧 Фиксатор
🔧 Натяжная лента
🔩 Момент затяжки: 50 Н·м
Примечание: Этот момент необходимо выполнять для установки нового компонента.
🔩 Момент затяжки: 80 Н·м
Примечание: Этот момент необходимо выполнять для установки нового компонента.
🔩 Момент затяжки: 10 Н·м
Примечание: Этот момент необходимо выполнять для установки нового компонента.
🔩 Момент затяжки: 50 Н·м
Установка
Консистентная смазка для подшипников арт. 1161689
Установите в обратном порядке.
Выполните проверку уровня масла в коробке передач Уровень трансмиссионного масла - Проверка Уровень трансмиссионного масла - Проверка Уровень трансмиссионного масла - Проверка Уровень трансмиссионного масла - Проверка
Примечание: Этот момент необходимо выполнять для установки нового компонента.
Закажите и загрузите программное обеспечение согласно:30774442
Откалибруйте согласно: ДИАГНОСТИКА/ШИННОЕ СООБЩЕНИЕ/Расширенное/ТCM/Калибровка датчика положения
