Трансмиссия (B4204S4)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

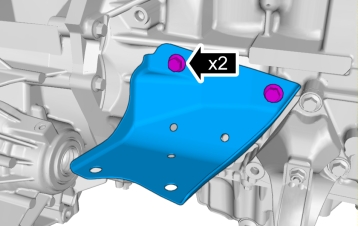

Снимите левую подушку двигателя Подушка двигателя, левая

🔩 Момент затяжки: 24 Н·м

🔩 Момент затяжки: 80 Н·м

🔧 ВИЛЬЧАТЫЙ РЫЧАГ

Внимание: Будьте готовы собрать вытекающие жидкости.

Осторожно: Если устанавливается новая коробка передач, уровень жидкости после установки проверять не нужно.

Примечание: Если установлена новая коробка передач, необходимо промыть масляный радиатор.

Примечание: Этот шаг выполняется только при замене на новую коробку передач.

🔩 Момент затяжки: 10 Н·м

• Ведущий вал, левый Ведущий вал, левый Ведущий вал, левый
• Ведущий вал, правый Ведущий вал, правый
• Подрамник спереди, положение для техобслуживания Подрамник спереди, положение для техобслуживания Подрамник спереди, положение для техобслуживания

🔩 Момент затяжки: 80 Н·м

• стартер Стартёр
• Выпускной коллектор Выпускной коллектор

🔩 Момент затяжки: 50 Н·м

🔩 Момент затяжки: 50 Н·м

🔧 ЗАХВАТ (УНИВЕРСАЛЬНЫЙ/КОРОБКИ ПЕРЕДАЧ)🔧 ФИКСАТОР (ПОДЪЕМ/ОПУСКАНИЕ КОРОБКИ ПЕРЕДАЧ) M56,AW50-42🔧 Фиксатор

🔩 Момент затяжки: 50 Н·м

Примечание: Этот шаг выполняется только при замене на новую коробку передач.

🔩 Момент затяжки: 24 Н·м

🔧 Регулятор положения

Внимание: Убедитесь в том, что используется новый болт.

🔩 Момент затяжки: 3 Н·м

Осторожно: Проверьте, чтобы поверхность была чистой и свободной от постороннего материала.

Осторожно: Проверьте, чтобы поверхность была чистой и свободной от постороннего материала.

Осторожно: Используйте только указанную смазку согласно спецификации.

Консистентная смазка арт. 31259589

🔧 Держатель🔧 T9997122,

🔩 Момент затяжки: 50 Н·м

🔧 Hаправляющий палец

🔧 Hаправляющий палец

🔧 Держатель🔧 T9997122,

Установите в обратном порядке.

Отрегулируйте кабель селектора передач Тросы переключателя передач, регулировка

Осторожно: Если устанавливается новая коробка передач, уровень жидкости после установки проверять не нужно.

Примечание: Этот шаг выполняется, только если снова используется первоначальная деталь.

Выполните проверку уровня масла в коробке передач Уровень трансмиссионного масла - Проверка

Примечание: Этот шаг выполняется только при замене на новую коробку передач.

Закажите и загрузите программное обеспечение согласно:30774442
