Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | — | 2007–2009 |
| C70 (06-) | — | 2006–2009 |
| S40 (04-) | — | 2004–2009 |
| V50 | — | 2004–2009 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Снимите колесо.Зафиксируйте педаль в нажатом положении. Используйте фиксатор педали.Снимите защитный колпачок со спускного штуцера на левом переднем колесе.Установите на штуцер пластмассовый шланг. Откройте спускной штуцер.Слейте тормозную жидкость в емкость.Закройте спускной штуцер.
Снятие
Снятие блока аккумулятора
Зажигание выкл.
Снимите:
- аккумулятор. См.: Аккумулятор
- 3 винта (1)
- блок аккумулятора (2).
Снятие брызговиков

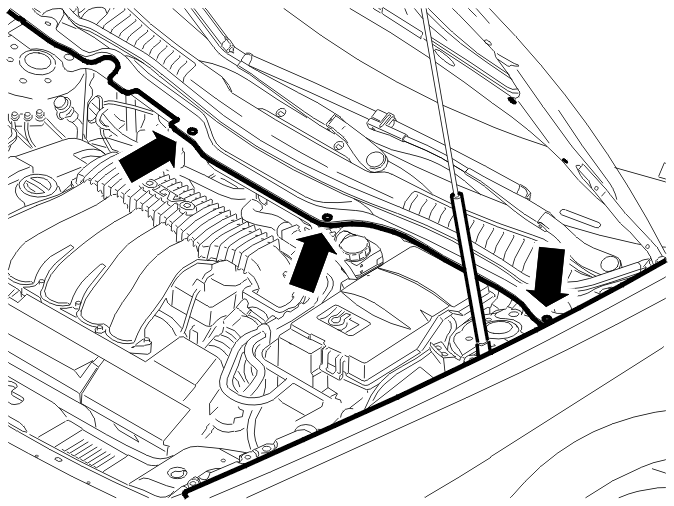

Снимите 3 зажима, удерживающие капот.

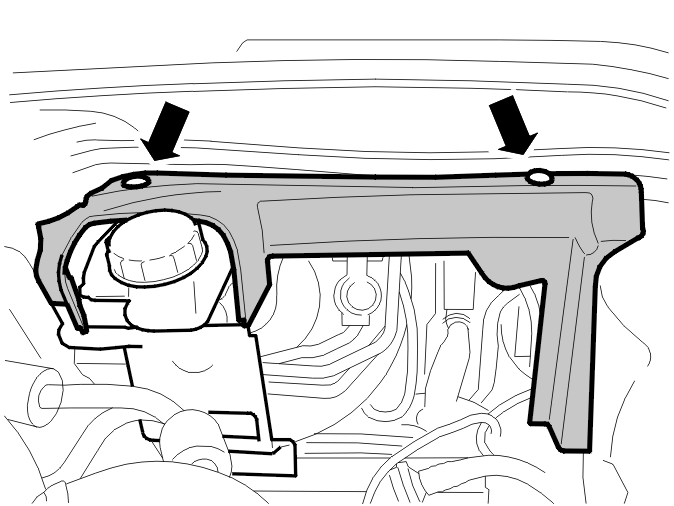

Осторожно поднимите капот. Снимите 2 зажима защитной крышки.Снимите защитную крышку над бачком тормозной жидкости.

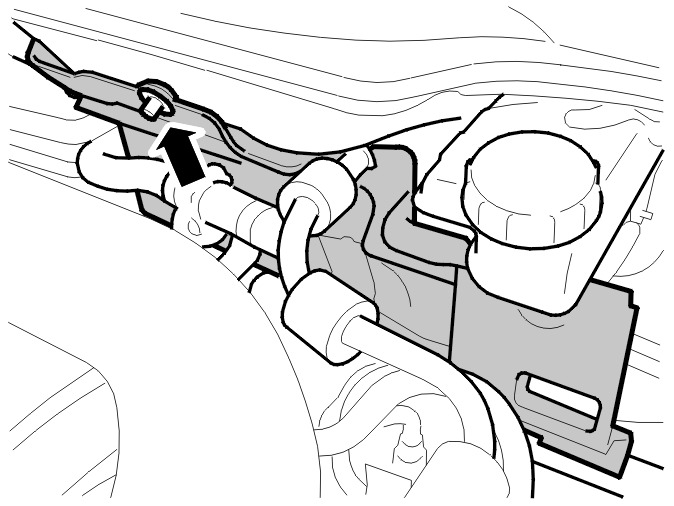

Снимите:
- 1 пластмассовую гайку
- защитную крышку теплоизоляционной перегородки.
Снятие теплоизоляционного щитка
Снимите:
- теплоизоляционный щиток. Вытяните прямо
- шланги из зажима.
Снятие тормозной трубы
Примечание: Очистите выводы тормозной трубы. Подложите бумагу под гидравлический модулятор для предотвращения пролива тормозной жидкости.

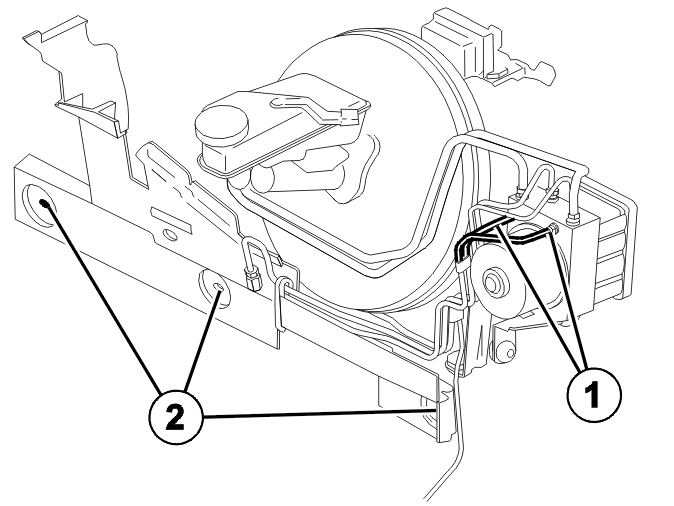

Снимите:
- две тормозные трубы (1). См.: Тормозные магистрали, блок ABS/муфта трубопровода, сзади, замена
- 3 гайки (2)
- нижнюю защитную крышку теплоизоляционной перегородки.

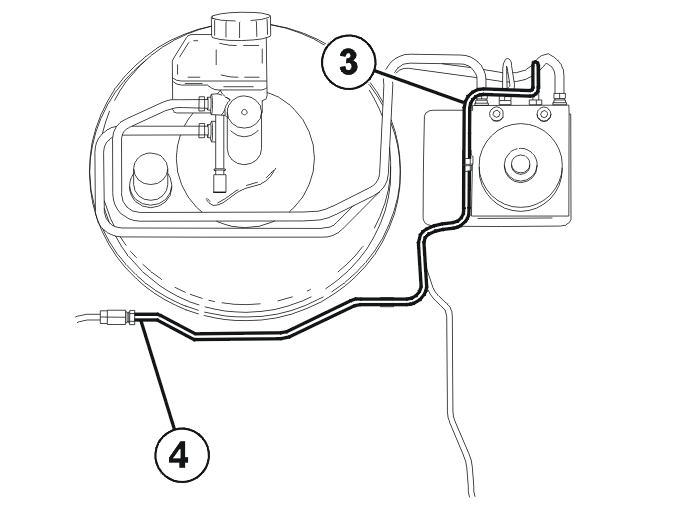

Снимите:
- тормозную трубу (3) с блока ABS. Установите заглушку
- тормозную трубу (4)
- тормозную трубу из зажимов.
Установка
Примечание: Моменты затяжки см. в Åtdragningsmoment.
Установка тормозных трубок
Установите:
- тормозную трубу (3). Затяните. См.: Åtdragningsmoment
- тормозную трубу (4). Затяните. См.: Åtdragningsmoment
- тормозную трубу в зажимах.
Установите:
- нижнюю защитную крышку теплоизоляционной перегородки
- 3 гайки (2)
- две тормозные трубы (1): Тормозные магистрали, блок ABS/муфта трубопровода, сзади, замена.
Прокачка тормозных систем
Снимите фиксатор педали.Прокачайте тормозную систему. См.: Avluftning bromssystem.Убедитесь, что соединения тормозной трубки загерметизированы.Проверьте уровень тормозной жидкости.
Установка теплоизоляционного щитка
Установите:
- теплоизоляционный щиток
- шланги
- 1 зажим.
Установка защитных крышек
Установите:
- верхнюю защитную крышку теплоизоляционной перегородки
- 1 пластмассовую гайку.
Установите защитную крышку над бачком тормозной жидкости. Осторожно поднимите капот. Установите 2 зажима защитной крышки.
Установите 3 зажима, удерживающие капот.
Завершение
Установка блока аккумулятора
Установите:
- блок аккумулятора (2)
- 1 винт M6 (3)
- аккумулятор. См.: Аккумулятор.
