Тормозные магистрали, блок ABS/муфта трубопровода, сзади, замена

Снимите колесо.Зафиксируйте педаль в нажатом положении. Используйте фиксатор педали.Снимите защитный колпачок со спускного штуцера на левом переднем колесе.Установите на штуцер пластмассовый шланг. Откройте спускной штуцер.Слейте тормозную жидкость в емкость.Закройте спускной штуцер.

Снятие блока аккумулятора

Зажигание выкл.

Снимите:

• аккумулятор. См.:Аккумулятор
• 3 винта (1)
• блок аккумулятора (2).

Снятие брызговиков

Снимите 3 зажима, удерживающие капот.

Осторожно поднимите капот. Снимите 2 зажима защитной крышки.Снимите защитную крышку над бачком тормозной жидкости.

Снимите:

• 1 пластмассовую гайку
• защитную крышку теплоизоляционной перегородки.

Снятие тормозной трубы

Примечание: Очистите выводы тормозной трубы. Подложите бумагу под гидравлический модулятор для предотвращения пролива тормозной жидкости.

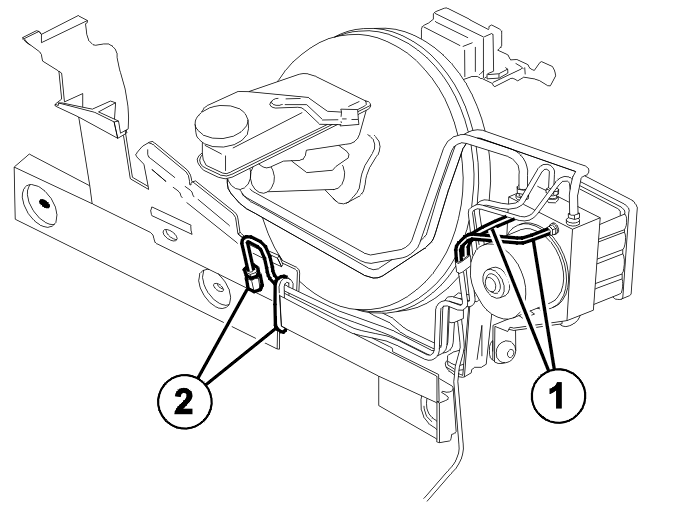

Снимите:

• две тормозные трубы с блока ABS (1)
• две тормозные трубы с продольной тормозной трубы (2)
• тормозную трубу из зажимов.

Установка тормозных трубок

Установите:

• тормозную трубу (1). Затяните. См.:Åtdragningsmoment
• тормозную трубу (2). Затяните. См.:Åtdragningsmoment
• тормозную трубу в зажимах.

Прокачка тормозных систем

Снимите фиксатор педали.Прокачайте тормозную систему. См.: Avluftning bromssystem.Убедитесь, что соединения тормозной трубки загерметизированы.Проверьте уровень тормозной жидкости.

Установка защитных крышек

Установите:

• верхнюю защитную крышку теплоизоляционной перегородки
• 1 пластмассовую гайку.

Установите защитную крышку над бачком тормозной жидкости. Осторожно поднимите капот. Установите 2 зажима защитной крышки.

Установите 3 зажима, удерживающие капот.

Установка блока аккумулятора

Установите:

• блок аккумулятора (2)
• 1 винт M6 (3)
• аккумулятор. См.: Аккумулятор.
