Тормозной цилиндр B1 и уплотнительная гильза B2, проверка/замена

Чистота

Примечание: Соблюдение чистоты крайне важно при выполнении работ на автоматической коробке передач. Всегда используйте чистые емкости. На рабочем месте не должно быть грязи и пыли.

Сорт трансмиссионного масла: Масло для автоматических коробок передач ATF типа Dexron II E или Ford Mercon, также см. Количество смазки и объем масла.

Снятие системы управления

Осторожно: Если автомобиль недавно находился в движении, масло может быть очень горячим.

Откройте систему управления согласно Замена системы управления и снимите систему управления согласно Замена системы управления.

• Проверьте зазор в тормозе B1
• Пометьте положение штока поршня относительно картера тонким фломастером.

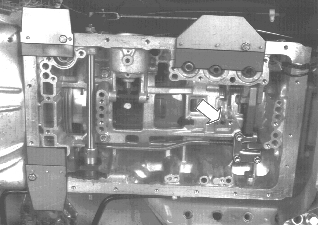

• Вдувайте сжатый воздух под давлением4-8 бар в отверстие, показанное на рисунке.

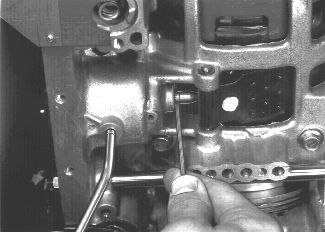

• Измерьте щупом зазор между корпусом и меткой на поршне. Допустимая величина зазора 1,5-3,0 мм. Если зазор больше, коробка передач нуждается в ремонте.

Замена уплотнительной гильзы тормоза B2

• Снимите гильзу и уплотнение тормоза B2.
• Для снятия гильзы воспользуйтесь щипцами для внешних стопорных колец.
• Слегка смажьте уплотнение маслом ATF и запрессуйте уплотнительной кромкой вверх к тормозу B2.
• Снимите гильзу и уплотнение тормоза B2.

Проверка/замена поршня тормоза B1.Снимите стопорное кольцо крышки.С помощью раздвижных щипцов захватите фланец крышки и снимите ее.

• Выньте поршень, осторожно вдувая сжатый воздух в отверстие, удерживая крышку пальцами.

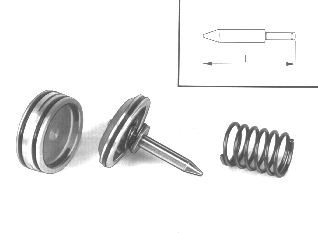

• Если шток поршня будет заменяться, убедитесь что новый шток имеет такую же длину. Штоки поршней могут быть четырех длин:

• L = 70,65 мм

• L = 71,40 мм
• L = 72,15 мм
• L = 72,90 мм

• Замените уплотнение и уплотнительные кольца в крышке. Слегка смажьте новые уплотнительные кольца маслом ATF.

Технические данные пружин поршня тормоза B1

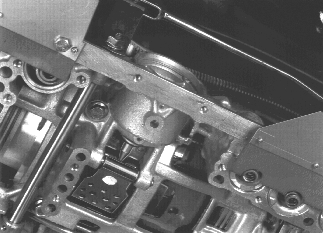

• Поставьте поршни, убедившись что наконечник штока поршня правильно расположен в седле тормозной ленты
• Вставьте поршень и обе пружины.

Примечание: Важно, чтобы шток поршня был правильно расположен относительно тормозной накладки.

• Поставьте крышку поршня и стопорное кольцо.

• Соберите систему управления согласно Замена системы управления
