Тормозная накладка, замена

Подготовительные работы

Примечание: Подложите бумагу под главный цилиндр и на крышку заливной горловины для предотвращения пролива тормозной жидкости.

Снимите колесо с обоих сторон.

Примечание: Cуппорты тормоза окрашены. Будьте осторожны при работе с тормозами.

Снятие тормозных колодок

Примечание: Не нажимайте на педаль тормоза при снятых тормозных накладках.

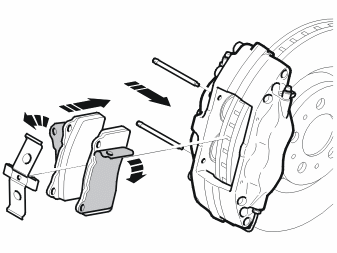

Снимите:

• стопорные стержни
• виброгасящая пружина
• тормозные колодки.

Очистите рычаг уравнителя тормозного привода

Примечание: Очистите и проверьте сопрягаемые поверхности тормозной накладки в суппорте тормоза и держателе суппорта (см. стрелки).

Проверьте рычаг уравнителя тормозного привода и манжету поршня.

Примечание: Если пылезащитный кожух поврежден, грязь могла попасть в цилиндр. Суппорта тормоза следует заменить.

Проверка тормозного диска

Проверьте фрикционную поверхность тормозного диска.Если на тормозном диске есть следы перекоса, проверьте биение согласно Тормозной диск, передний, калибровка.

Толщина переднего диска

Минимальная рекомендуемая толщина диска / предел замены = 30,0мм. Минимальная рекомендуемая толщина диска при установке новых тормозных накладок = 30,8мм.

Толщина заднего диска

Минимальная рекомендуемая толщина диска / предел замены = 26,0мм. Минимальная рекомендуемая толщина диска при установке новых тормозных накладок = 26,7мм.

Только передние тормоза

Прижмите поршни в рычаге уравнителя тормозного привода сильной отверткой.

Примечание: Тормозные накладки помечены стрелкой на обратной стороне, она должна быть направлена вниз.

Смажьте поверхности прилегания тормозных накладок к рычагу управления тормозного привода силиконовой консистентной смазкой, номер детали 1161687 (12 мл) или 1161688 (50 мл)

Установите:

• тормозные колодки
• оконные шайбы на задней стороне тормозных колодок.
• виброгасящая пружина
• стопорные стержни

Примечание: Оконные шайбы не должны монтироваться на автомобилях с виброгасителем или на автомобилях, начиная от номера шасси V70 500817-, S60 466813- включительно.

Только задние тормоза

Прижмите поршни в рычаге уравнителя тормозного привода сильной отверткой.Нанесите медную пасту из набора для обслуживания на поверхности прилегания тормозных колодок к рычагу уравнителя тормозного привода.

Примечание: Бумажную подкладку необходимо оставить на месте на: S60 до номера шасси 2349962 и на V70, до номера шасси 2380621. Бумажную подкладку необходимо снять для более высоких номеров шасси.

Установите:

• тормозные колодки
• виброгасящая пружина
• стопорные стержни

Завершение

Установите колеса. См. Установка колес.

Примечание: Нажмите на педаль тормоза несколько раз. Проверьте уровень тормозной жидкости.

Снимите бумажку с главного цилиндра.
