Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | D5244T | 2001–2006 |
| S60 (-09) | D5244T2 | 2002–2006 |
| S60 (-09) | D5244T3 | 2004, 2005 |
| S60 (-09) | D5244T4 | 2006–2009 |
| S60 (-09) | D5244T5 | 2006–2009 |
| S60 (-09) | D5244T6 | 2006 |
| S60 (-09) | D5244T7 | 2006–2009 |
| S80 (-06) | D5244T | 2001–2006 |
| S80 (-06) | D5244T2 | 2002–2006 |
| V70 (00-08) | D5244T | 2001–2006 |
| V70 (00-08) | D5244T2 | 2002–2006 |
| V70 (00-08) | D5244T3 | 2004, 2005 |
| V70 (00-08) | D5244T4 | 2006, 2007 |
| V70 (00-08) | D5244T5 | 2006–2008 |
| V70 (00-08) | D5244T6 | 2006 |
| V70 (00-08) | D5244T7 | 2006–2008 |
| V70 XC (01-) / XC70 (-07) | D5244T | 2003–2006 |
| V70 XC (01-) / XC70 (-07) | D5244T4 | 2006, 2007 |
| XC90 | D5244T | 2003–2006 |
| XC90 | D5244T18 | 2011–2014 |
| XC90 | D5244T4 | 2006–2012 |
| XC90 | D5244T5 | 2008–2014 |
Специальные инструменты
- 🔧 Гаечный ключ (Отсоединение топливопровода) 800, S40/V40
Снятие
Опорожнение топливного фильтра

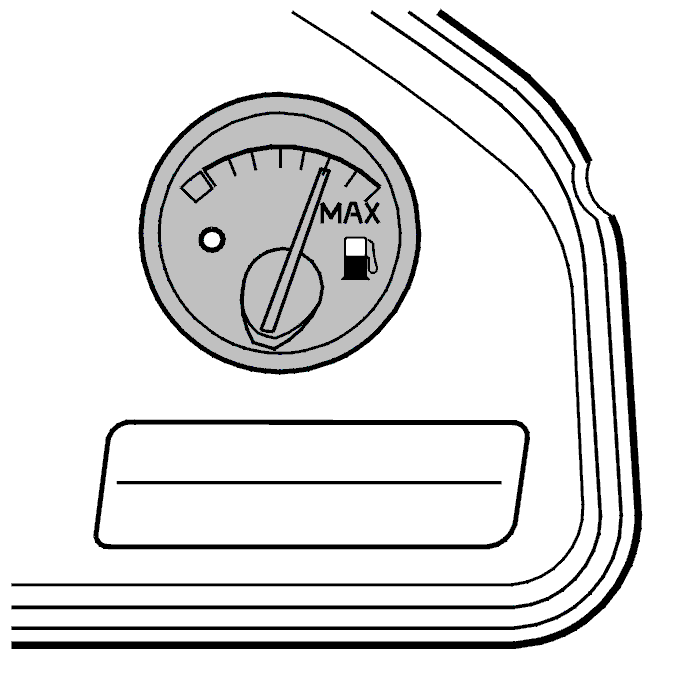

Примечание: Бак должен быть наполнен менее, чем на 3/4, когда опорожняется топливный фильтр.
Снятие топливопроводов

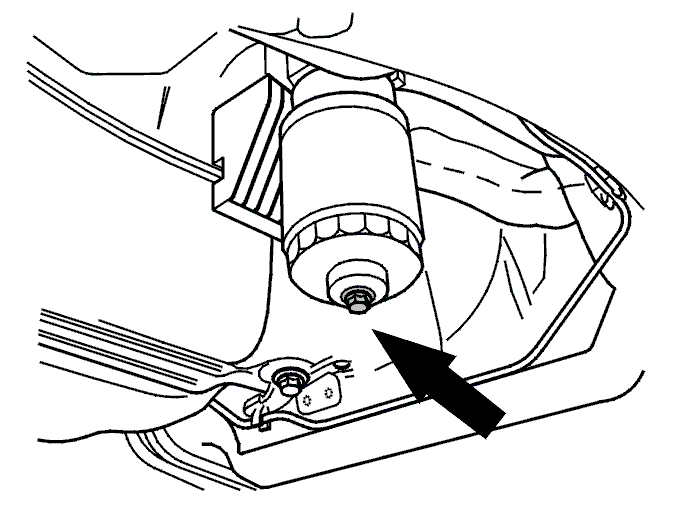

Поднимите автомобиль.Очистите вокруг дренажного винта.Откройте дренажный винт в нижней части топливного фильтра. Слейте топливо в фильтре в емкость.
Снимите:
- правое переднее колесо

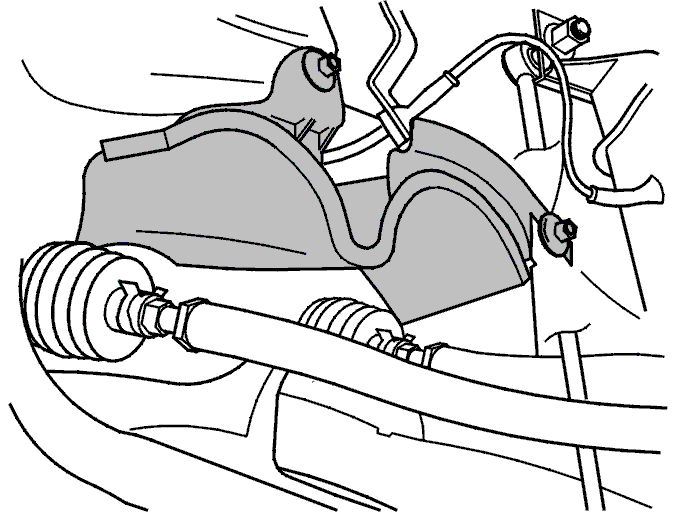

- защитную крышку над правым приводным валом.
Поместите бумагу под топливопроводами на случай разливания топлива.

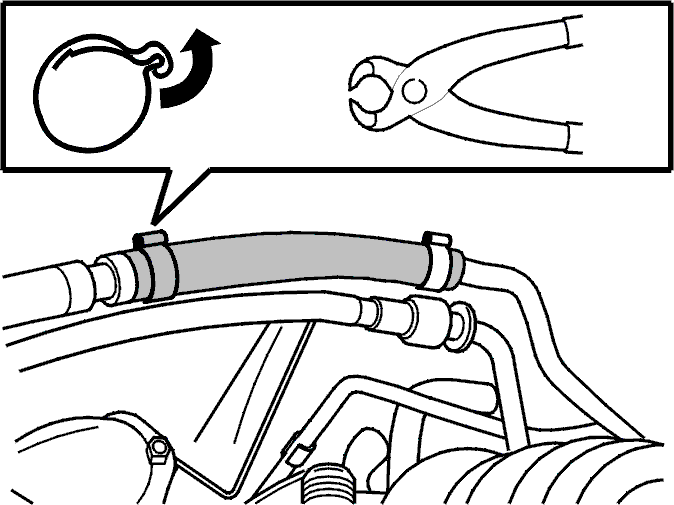

- Снимите задний зажим для шланга на выходе топливопровода

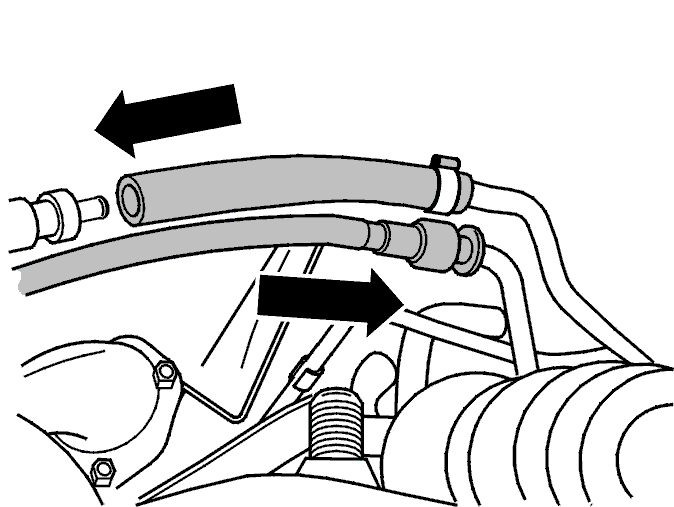

- Разъедините топливопровод на соединении.
Примечание: Используйте защитное снаряжение, чтобы не допустить попадания топлива на кожу.
Снятие брызговика
Снимите брызговик под двигателем.
Снятие возвратного трубопровода

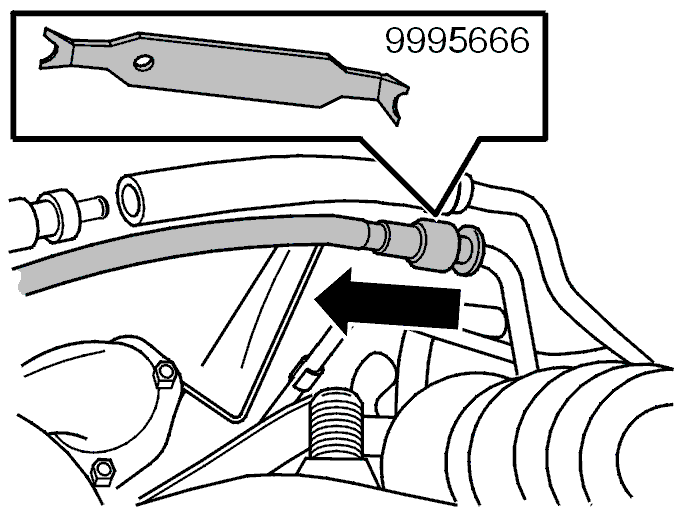

Снимите возвратный трубопровод. Используйте специальный инструмент 🔧 Гаечный ключ (Отсоединение топливопровода) 800, S40/V40. См. Подсоединение быстросъемного соединителя, обновленный метод.Повесьте топливопроводы на панель капота.
Примечание: Топливопроводы нельзя складывать.
Установка
Подготовка к установке
- Затяните дренажный винт в нижней части топливного фильтра. Затяните до 10 Н·м
- Выполните антикоррозийную обработку дренажного винта. Используйте жидкий антикоррозийный состав.
Установка топливопроводов
Установите заново топливопроводы.Оденьте возвратный трубопровод. См. Подсоединение быстросъемного соединителя, обновленный метод.
- Установите выход топливопровода на соединительную секцию

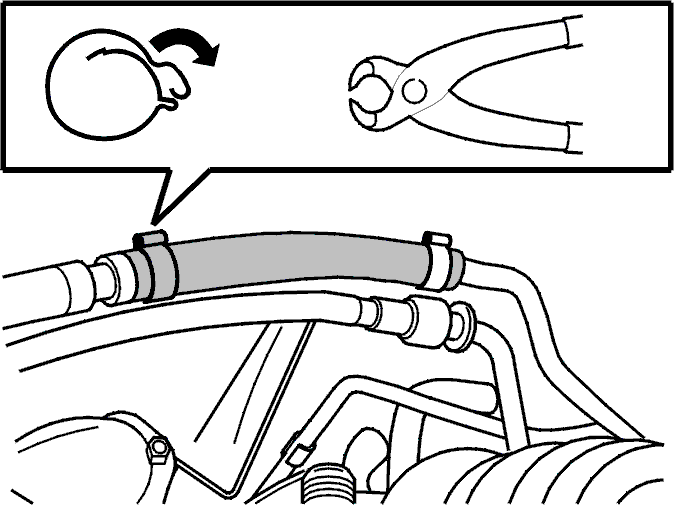

- Затяните зажим для шланга на шланге
- Уберите бумагу из-под топливопроводов.
Установка брызговика
Установите:
- брызговик под двигателем
- защитную крышку над приводным валом
- колесо. См. Установка колес.
