Подсоединение быстросъемного соединителя, обновленный метод

Быстросъемный соединитель, топливная система

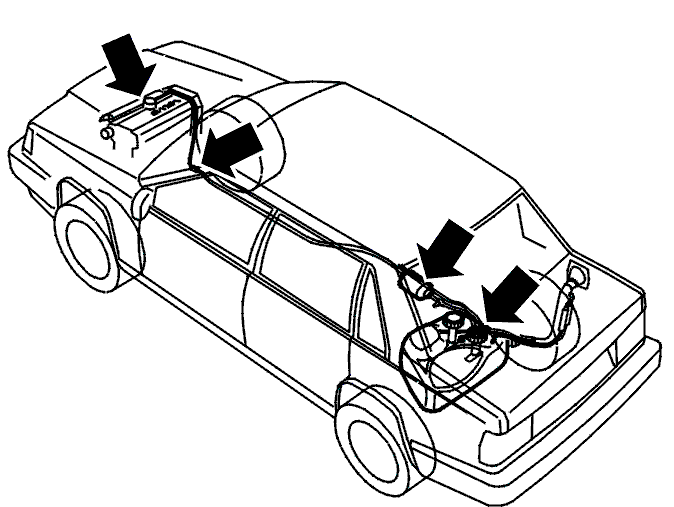

Быстросъемные соединители есть в системе впрыска топлива, на топливном баке, топливном фильтре и впускном коллекторе. Кроме того, в некоторых автомобилях быстросъемный соединитель есть на заднем крае подрамника.Эти быстросъемные соединители имеют различную конструкцию и разбираются различными способами. Для некоторых быстросъемных соединителей необходимы специальные инструменты.На всех быстросъемных соединителях в качестве уплотнений используются уплотнительные кольца.

Смазка при подсоединении быстросъемных соединителей

Быстросъемные соединители на отмеченном участке (стрелка на иллюстрации) на топливопроводе должны быть смазаны смазкой номер 1161580 перед подсоединением.

Примечание: Может также использоваться моторное масло (минеральное масло). Не используйте синтетическое моторное масло.

Проверка надежности соединения

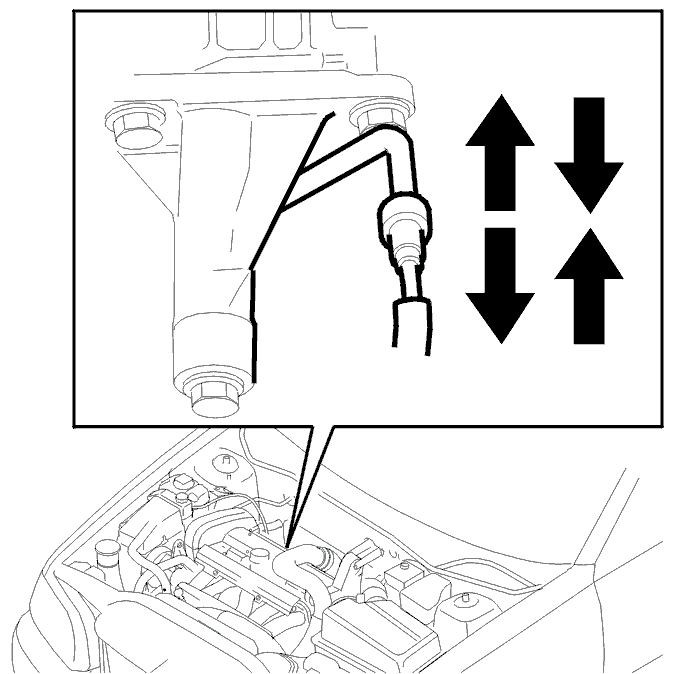

Убедитесь, что быстросъемный соединитель заблокировался. Попытайтесь разъединить соединитель, сильно растянув его руками и прилагая усилие приблизительно 10 в 20 фунтов.Убедитесь, что в соединителе есть небольшой люфт. Сожмите части соединителя вместе и потяните их в разные стороны.На иллюстрации показан пример соединения.
