Топливный насос в топливном баке, замена

Произведите слив топливного бака

• Слейте часть содержимого топливного бака (при необходимости ), см Топливный бак, слив - Топливный бак, слив.

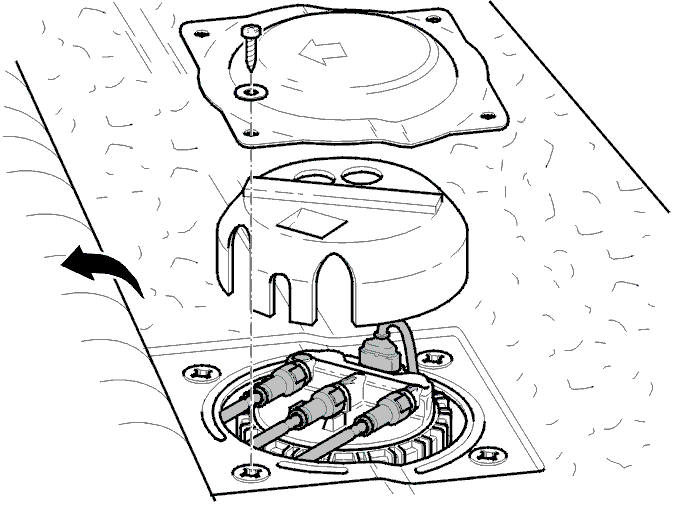

Снятие защитной пластины топливного насоса

• Передвиньте передние сидения как можно дальше вперед.
• Сложите заднее сиденье вперед.
• Оттяните вперед ковровое покрытие.
• Отверните четыре винта и снимите защитную крышку.
• Поднимите защитную крышку.

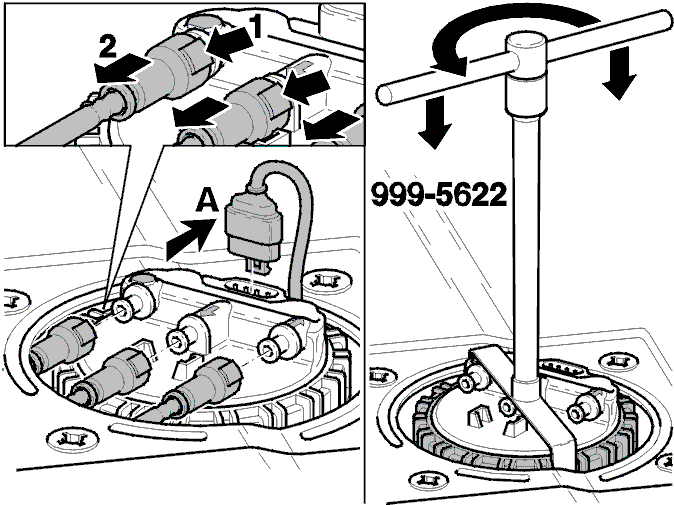

Снятие топливного насоса низкого давления

Внимание: Обеспечьте адекватную вентиляцию.

• Отсоедините соединитель (A).
• Отсоедините топливопровод, вдавив замок, и осторожно сняв быстроразъемные соединения.
• Вытрите пролитое топливо тканью.
• Отложите топливопровод и соединители на одну сторону.
• Снимите сливную гайку. Используйте специальные инструменты 🔧 NYCKEL (PLASTMUTTER/TANKARMATUR) S40,V40.

Осторожно: Замените топливный насоснемедленно, из-за разбухания горловины бака, или временно вкрутите сливную гайку. Разбухание может вызвать проблемы при установке сливной гайки.

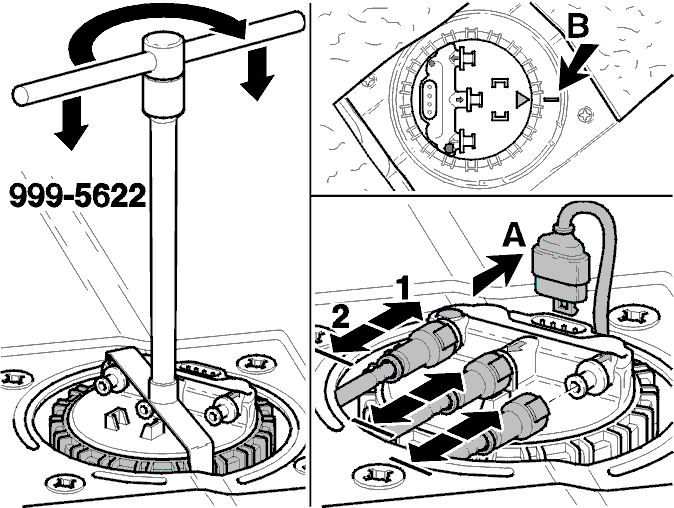

Установка топливного насоса

• Замените уплотнитель.
• Установите сливную гайку на блок насоса.
• Двигайте блок насоса таким образом, чтобы стрелка показывала на отметку (В) на топливном баке.
• Установите сливную гайку, используя специальный инструмент 🔧 NYCKEL (PLASTMUTTER/TANKARMATUR) S40,V40.Вдавите с усилием сливную гайку на место при установке.Затяните до 50 Нм.
• Заново соедините соединитель (A).
• Осторожно подсоедините заново топливные шланги. Удостоверьтесь в том, что быстроразъемные соединения прочно прикреплены, потянув их.
• Для снятия сливного инструмента см. Топливный бак, слив.
• Подсоедините шланг подачи топлива к топливному насосу высокого давления, см. Топливная система, слив.

Запустите двигатель и проверьте, не протекает ли он.

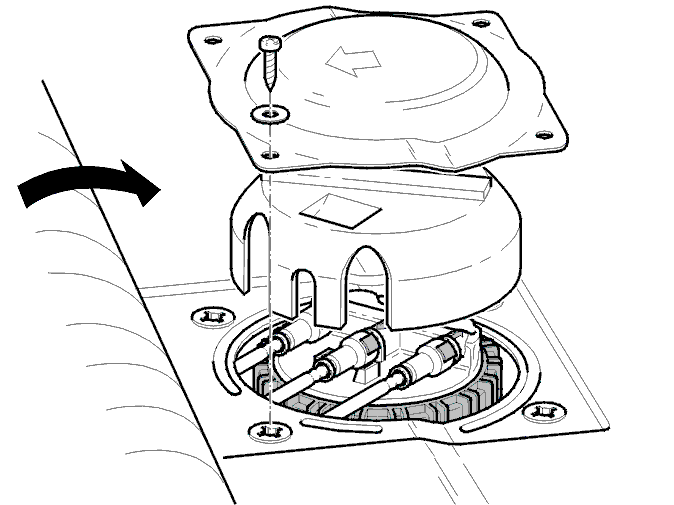

Установка защитной пластины топливного насоса

Установите

• Защитную крышку.
• защитную пластину с помощью 4 винтов, убедитесь в правильности положения пластины.
• ковровое покрытие, даже под протектором порога двери и со стороны спинки
• спинку заднего сиденья в исходное положение
