Топливный насос на правой стороне с датчиком уровня

Подготовка

• Снимите датчик указателя уровня топлива на левой стороне в соответствии с Левый датчика указателя уровня топлива.
• Прикрепите часть веревки или стального провода на крепления системы труб и проводов на датчике указатель уровня топлива на левой стороне.

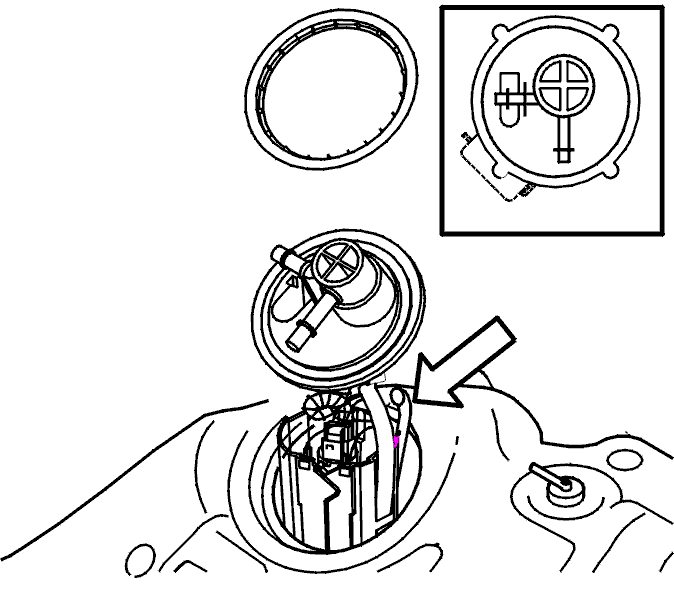

Топливный насос на правой стороне с датчиком уровня

• Снимите фиксатор и уплотнитель с топливного насоса.
• Отсоедините топливопровод.
• Отсоедините стопорное кольцо топливного насоса, используя специальный инструмент🔧 NYCKEL (BORTTAG/DITSÄTT MUTTER BRÄNSLEPUMP).
• Поместите топливный насос в положение 1 (см. рисунок) и отсоедините пластмассовую трубку.

• Поверните топливный насос в положение 2 (см. рисунок).
• Прижмите поплавок к корпусу насоса, затем поверните топливный насос вперед и поднимите его.
• Вытащите систему проводов и труб, используя тонкую веревку или стальной провод.

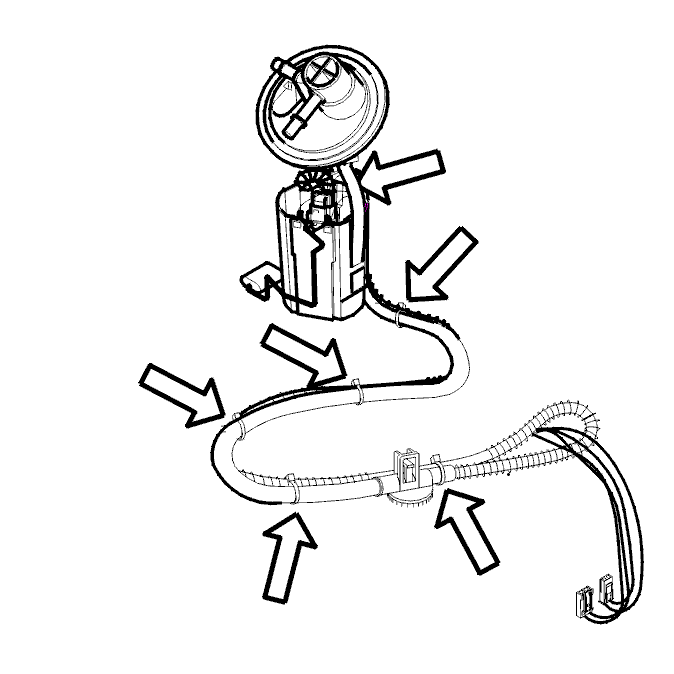

Датчик уровня с системой труб и кабелей.

• Снимите топливный насос с системой проводов и труб.
• Отсоедините шесть зажимов. Отметьте положения зажимов.
• Правильно поместите топливный насос, отсоедините крепление и выдавите датчик уровня.

Датчик уровня с системой труб и кабелей.

• Поместите датчик уровня и плотно надавите.
• Вытащите провод, находящийся рядом с системой проводов и труб и установите зажимы. Отметьте положения зажимов.

Топливный насос на правой стороне с датчиком уровня

• Отсоедините пластмассовую трубу от паза в оболочке насоса.
• Прижмите поплавок к корпусу насоса установите топливный насос в положение 2 (см. рисунок).

• Поверните топливный насос в положение 1 (см. рисунок).
• Сильно прижмите пластмассовую трубу в паз в оболочке насоса.
• Вдавите топливный насос в отверстие.
• Установите стопорное кольцо и затяните его вручную.

Примечание: Отметки на крышке и топливном баке.

• Затяните стопорное кольцо, используя специальный инструмент🔧 NYCKEL (BORTTAG/DITSÄTT MUTTER BRÄNSLEPUMP).
• Установите уплотнитель и фиксатор на топливный насос.

• Прикрепите часть веревки или стального провода на крепления системы труб и проводов на датчике указатель уровня топлива на левой стороне.
• Установите систему проводов и труб в топливный бак.
• Потяните систему проводов и труб в направлении отверстия датчика на левой стороне и проденьте его.
