Левый датчика указателя уровня топлива

Подготовка

• Снимите заднее сиденье в соответствии с Заднее сиденье в сборе.
• Снимите изоляцию.
• Отодвиньте в сторону ковровое покрытие в багажнике.

Датчик указателя уровня топлива

• Снимите крышку датчика уровня.
• Отсоедините соединитель.
• Отсоедините стопорное кольцо датчика уровня, используя специальный инструмент🔧 NYCKEL (BORTTAG/DITSÄTT MUTTER BRÄNSLEPUMP).
• Снимите датчик уровня. Легче если топливопровод выгнуть вверх через отверстие.
• Отсоедините 2 соединителя от датчика уровня.

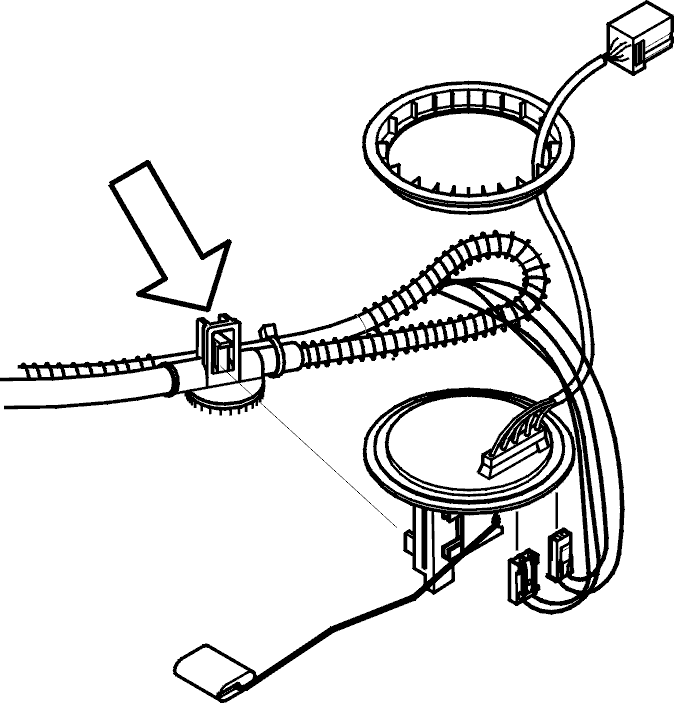

• Отсоедините систему труб нажатием пусковой кнопки вниз.
• Снимите датчик уровня.

Датчик указателя уровня топлива

• Правильно поместите датчик уровня.
• Установите новое резиновое уплотнение.
• Отсоедините 2 соединителя датчика уровня.
• Надавите систему труб на датчик уровня.
• Осторожно поместите датчик уровня вниз с системой труб и проводов.
• Установите крепящее кольцо датчика уровня, но не затягивайте его.
• Вдавите датчик уровня в позицию. Отметьте положение отметок на крышке и баке.
• Затяните стопорное кольцо, сначала вручную, а затем, используя специальный инструмент🔧 NYCKEL (BORTTAG/DITSÄTT MUTTER BRÄNSLEPUMP), крутящий момент60 Нм.
• Установите провод в пазах резиновых уплотнений.
• Подсоедините соединитель.
• Установите крышку датчика уровня.
• Оставшаяся секция доделывается в обратном порядке.

Дополнительная информация

Для замены датчика указателя уровня топлива на правой стороне см.Топливный насос на правой стороне с датчиком уровня.
