Топливный насос (D4204T14, D4204T5)

Снимите ремень распределительного механизма Ремень распределительного механизма Ремень распределительного механизма

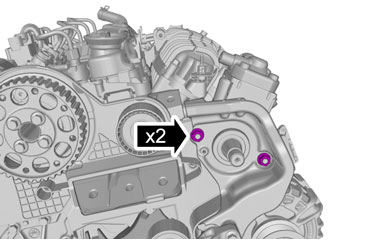

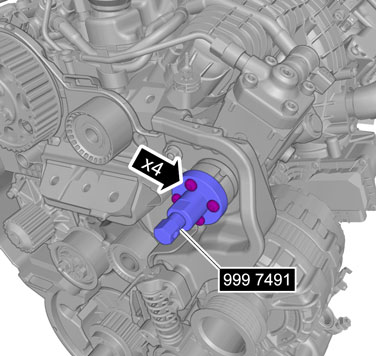

Выверните винты.

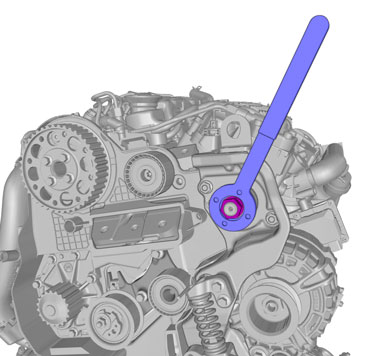

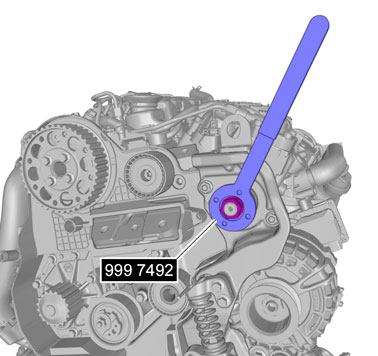

🔧 УпорСнимите гайку.

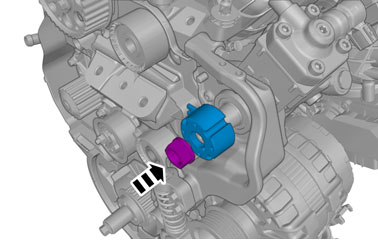

🔧 Съемник

Освободите блокировку.Отсоедините контактный разъем.

См. информацию по технике безопасности, дизельная система питания Информация по технике безопасности, дизельная система питания

Внимание: Будьте готовы собрать вытекающие жидкости.

Осторожно: Убедитесь в том, что участок вокруг компонента чист.

Осторожно: Использование инструмента или чрезмерного усилия наносит повреждение быстрым соединениям.

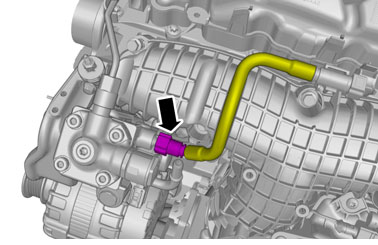

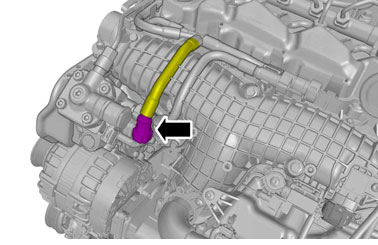

Освободите блокировку.Выньте шланг.

Внимание: Будьте готовы собрать вытекающие жидкости.

Осторожно: Использование инструмента или чрезмерного усилия наносит повреждение быстрым соединениям.

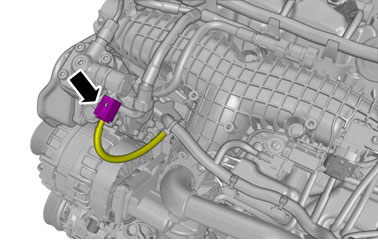

Освободите блокировку.Выньте шланг.

Внимание: Будьте готовы собрать вытекающие жидкости.

Осторожно: Убедитесь в том, что участок вокруг компонента чист.

Осторожно: Необходимо поддерживать исключительную чистоту при обращении с компонентом.

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

Пластмассовый штекер, комплект арт. 31405636Выверните винт.Снимите гайки.

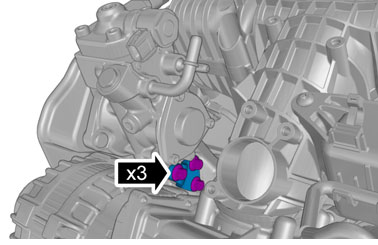

Выверните винты.

Снимите гайки.

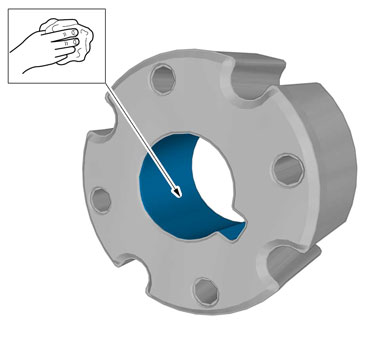

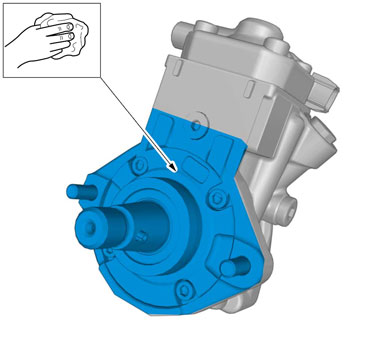

Примечание: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

Изопропанол

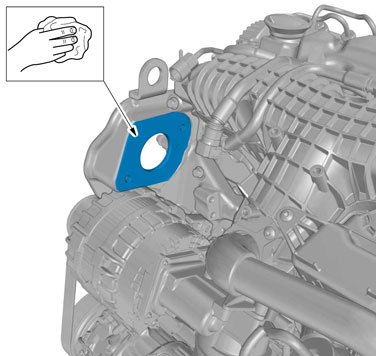

Примечание: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

Изопропанол

Затяните гайки.🔩 Момент затяжки: 15 Н·м + 24 Н·м

Затяните винты.🔩 Момент затяжки: 24 Н·м

Примечание: Убедитесь в том, что используется новый компонент.

Примечание: На этом этапе затяните гайки и винт только рукой.

Затяните винты🔩 Момент затяжки: 5 Н·м

Затяните гайки.🔩 Момент затяжки: 14 Н·м + 24 Н·м

Установите шланг.При правильной установке детали вы услышите щелчок.

Установите шланг.При правильной установке детали вы услышите щелчок.

Подсоедините контактный разъем.При правильной установке детали вы услышите щелчок.

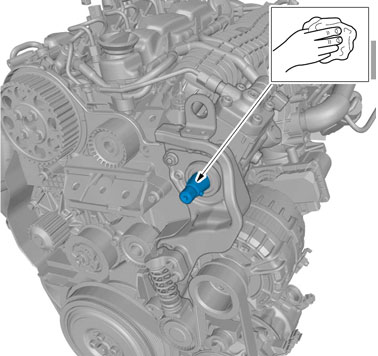

Примечание: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

Изопропанол

Примечание: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

Изопропанол

Установите гайку.

Затяните гайку.🔧 Упор🔩 Момент затяжки: 85 Н·м

Примечание: На этом этапе затяните винты только рукой.

Установите ремень распределительного механизма Ремень распределительного механизма Ремень распределительного механизма

Внимание: Проверьте отсутствие течи.
