Ремень распределительного механизма (D4204T5)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

• Упругий элемент опоры двигателя, правый Подушка двигателя, правая
• гаситель колебаний Гаситель колебаний

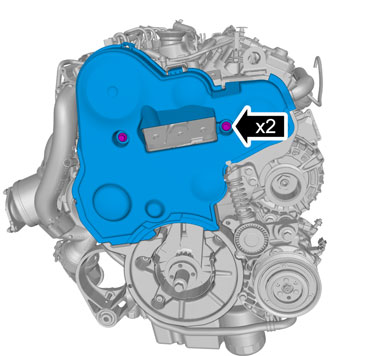

Отсоедините винты.

Выверните винты.🔩 Момент затяжки: 10 Н·м

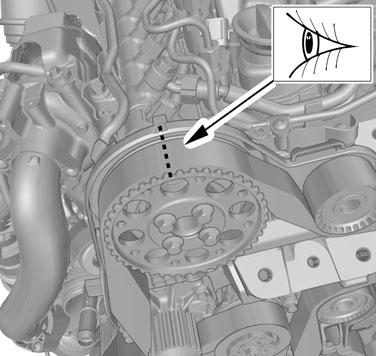

Осторожно: Убедитесь, что компонент располагается в правильном положении.

Осторожно: Убедитесь, что компонент располагается в правильном положении.

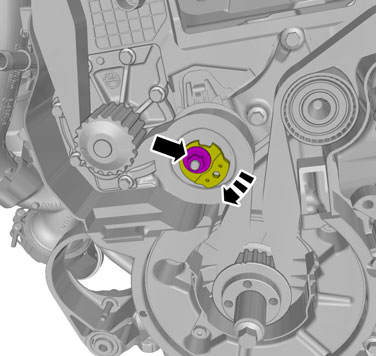

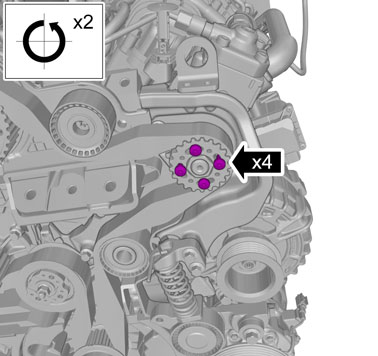

Примечание: Не ослабляйте болты более чем на 2 оборота.

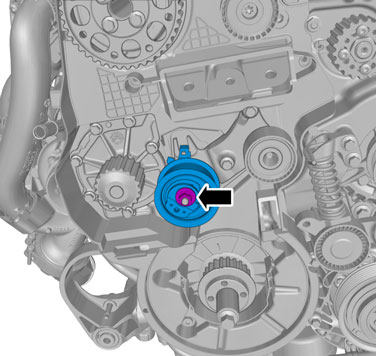

Снимите гайку.

Выверните винты.

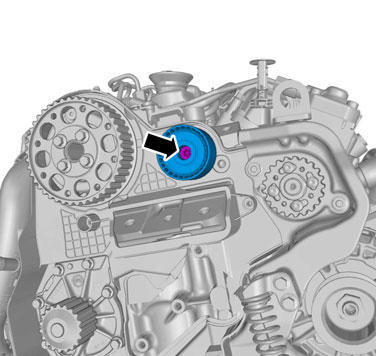

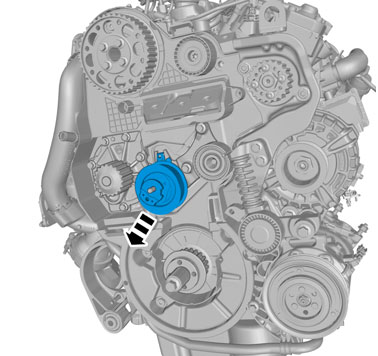

Выверните винт.

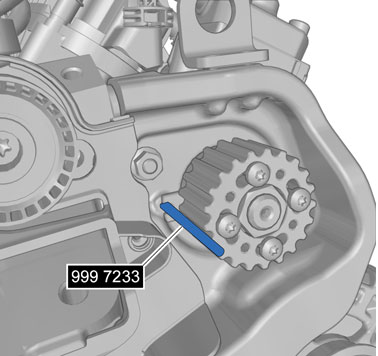

🔧 Позиционер

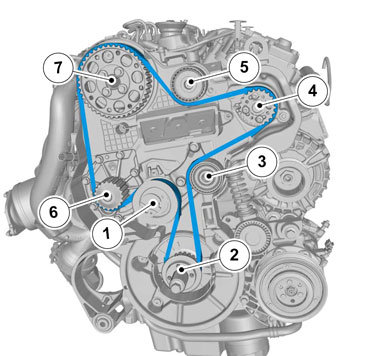

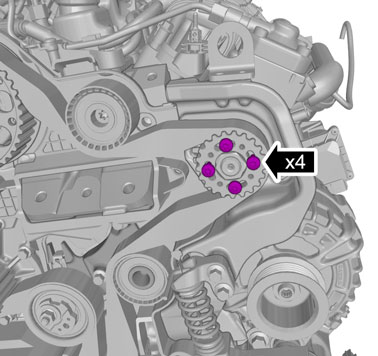

Затяните винты🔩 Момент затяжки: 65 Н·м

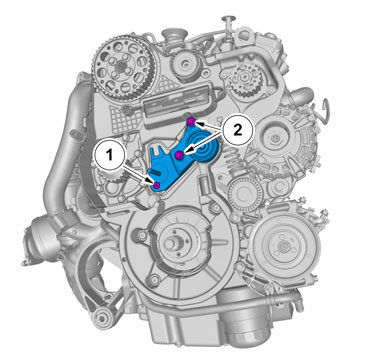

1. 🔩 Момент затяжки: 24 Н·м
2. 🔩 Момент затяжки: 30 Н·м

Примечание: На данном этапе затяните гайку только с усилием от руки.

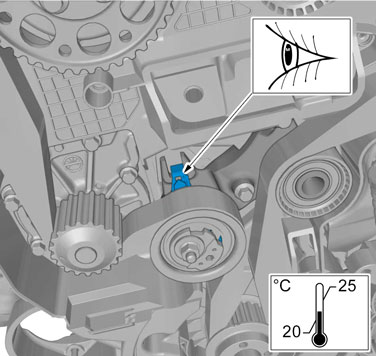

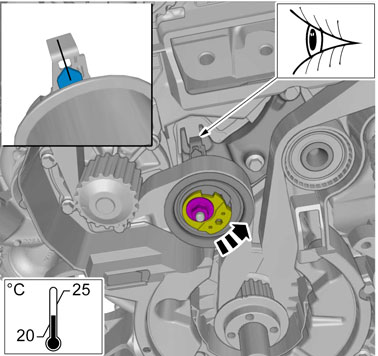

Примечание: Напряжение распредвала зависит от температуры двигателя.

Примечание: Убедитесь в том, что натяжитель ремня направлен к креплению натяжителя ремня.

Отрегулируйте до указанной величины.Ключ-шестигранникЗатяните гайку.🔩 Момент затяжки: 20 Н·м + доворот 45°

Затяните винты.🔩 Момент затяжки: 10 Н·м

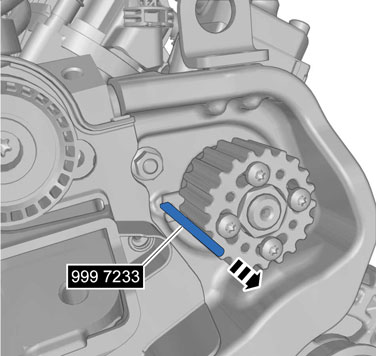

Осторожно: Убедитесь, что отмеченная деталь демонтирована.

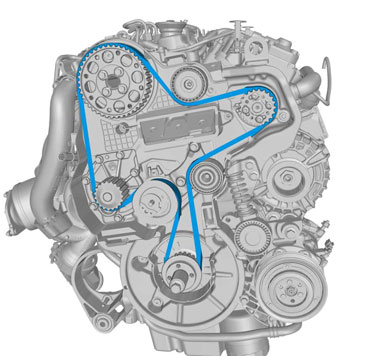

Примечание: Вращение двигателя выполняется для того, чтобы ремень занял правильное положение.

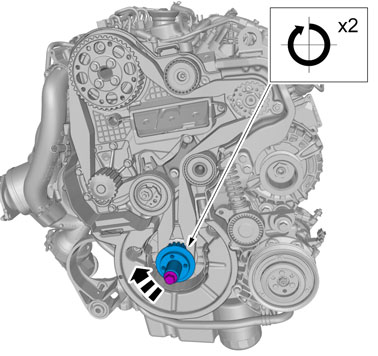

Проверните двигатель.

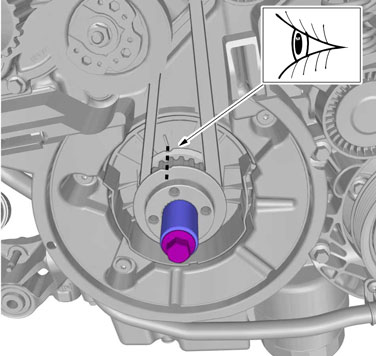

Осторожно: Убедитесь, что компонент располагается в правильном положении.

Осторожно: Убедитесь, что компонент располагается в правильном положении.

Осторожно: Убедитесь, что компонент располагается в правильном положении.

Осторожно: Если измеренное значение выше или ниже указанного диапазона, все действия, описанные в разделе Настройка, должны быть изменены.

Установите в обратном порядке.
