Термостат защиты от перегрева / датчик пламени / датчик температуры охлаждающей жидкости двигателя, замена (2003, 2004)

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Снятие защиты от перегрева, датчика пламени термостата и датчика температуры охлаждающей жидкости

Снимите:

• накладку бампера. См.Оболочка, бампер передний, замена
• обогреватель. См.Обогреватель охлаждающей жидкости двигателя, замена
• гайку и крышку.

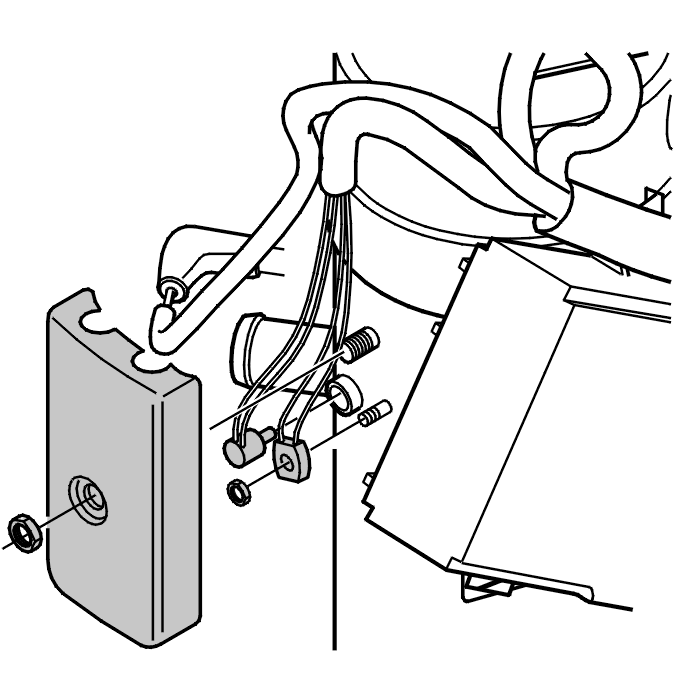

Снимите:

• датчик (1) температуры охлаждающей жидкости двигателя, освободив его
• термостат (2) защиты от перегрева, ослабив гайку.

• модуль управления. См.Модуль управления, обогреватель охлаждающей жидкости двигателя, замена.

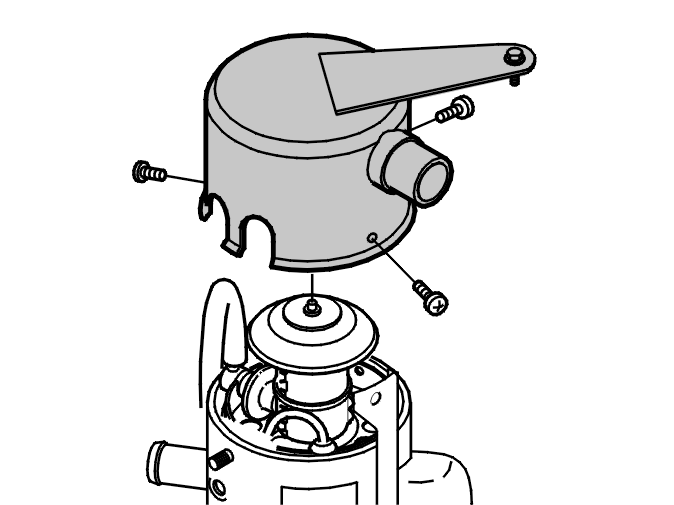

Снимите:

• зажим для шланга с впускного шланга
• три винта с кожуха вентилятора. Выньте кожух вентилятора.

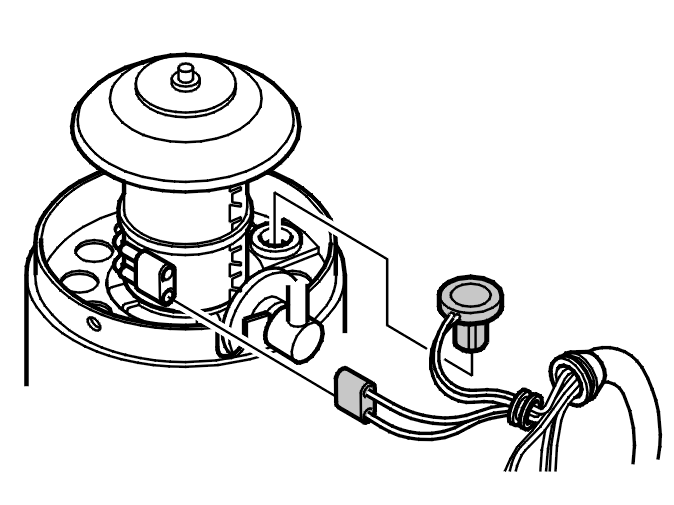

Отсоедините разъем электродвигателя вентилятора.Отсоедините датчик пламени от крепления.

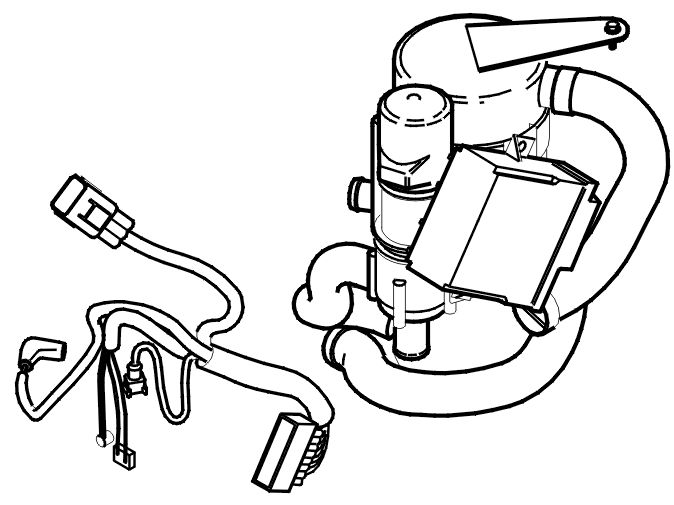

Замена жгута проводов целиком:
Снимите весь жгут проводов длявсехдатчиков.

Подсказка: Замените жгут проводов, снимая его по частям. Замените в таком же порядке на новый жгут проводов, так чтобы он был правильно расположен.

Отрезание и сращивание жгута проводов:
Чтобы заменить отдельные датчики, отрежьте и срастите жгут проводов. См.Сращивание кабелей.

Установка защиты от перегрева, датчика пламени термостата и датчика температуры охлаждающей жидкости

Установите:

• новый жгут проводов
• все датчики и разъемы
• кожух вентилятора
• впускной шланг
• модуль управления. См.Модуль управления, обогреватель охлаждающей жидкости двигателя, замена
• термостат защиты от перегрева при помощи гайки (1xM5). Затяните. См.Момент затяжки
• датчик температуры охлаждающей жидкости двигателя
• крышку с гайкой. Затяните. См.Момент затяжки
• обогреватель. См.Обогреватель охлаждающей жидкости двигателя, замена.

Заключительная проверка

Проверьте работу обогревателя. Проверьте функционирование обогревателя. См.Обогреватель охлаждающей жидкости двигателя, проверка работы.Убедитесь, что во время ремонта не были зарегистрированы никакие коды неисправности.Установите накладку бампера. См.Оболочка, бампер передний, замена.
