Сращивание кабелей

Зачистите провод

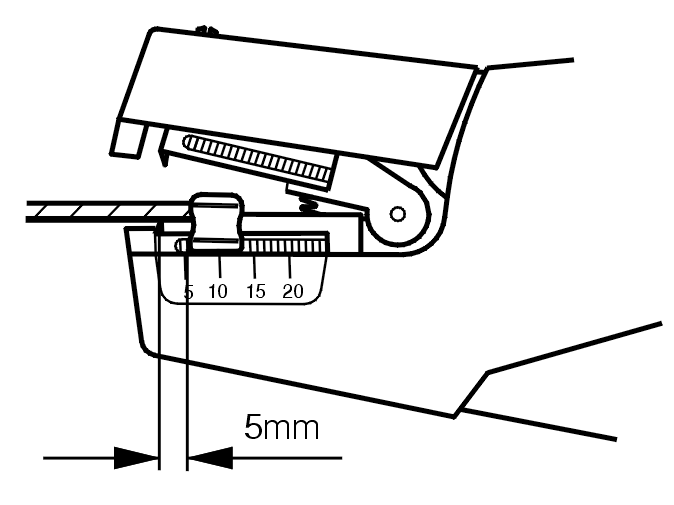

Удалите 5.0мм изолятора на четырех концах кабеля (13/64 дюймов) плоскогубцами🔧 SKALVERKTYG (FÖR LEDNING).

Скрутите нити проводов на зачищенных концах проводов. НЕ забудьте проделать это на всех четырех концах кабеля.

Примечание: Убедитесь в том, что нити проводов скручены.

Соединение концов кабеля с соответствующими цветами/одноцветный или разноцветный

Примечание: Кабель должен быть всегда подключен в соответствии с его цветом; следующим образом: одноцветный кабель - к одному цвету, разноцветный - к разным цветам. НЕ следует подключать кабели ни при каких обстоятельствах несоответствующим образом, всегда: цвет - к цвету.

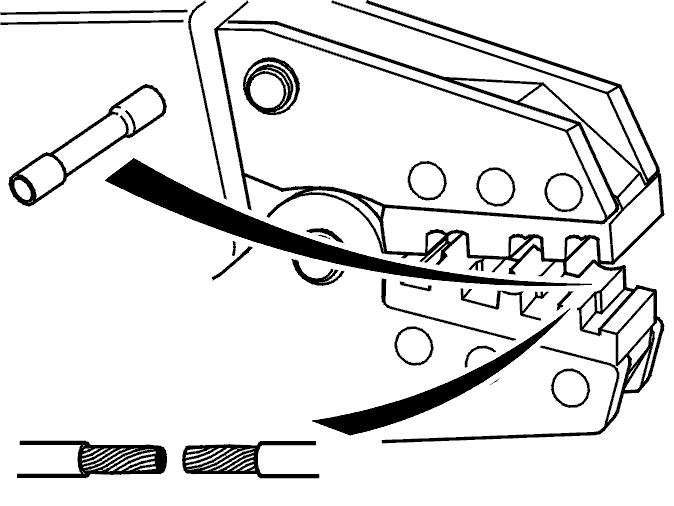

Установите усадочную трубу951 2783 в приспособление для запрессовки🔧 KONTAKTPRESSVERKTYG (INGÅR I 9512669)в "Зеленый" выход. Зажмите плоскогубцы так, чтобы держать усадочную трубу.

Примечание: Гильза должна быть установлена в соответствующий выход приспособления для запрессовки, положение "Green/Зеленый".

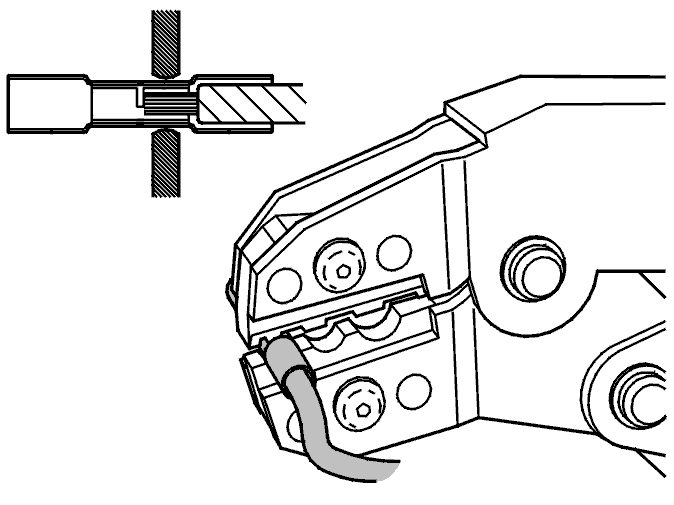

Пропустите конец провода в усадочную трубу, которую держат плоскогубцы. Пропускайте провод в усадочную трубу до тех пор, пока он не остановится, убедитесь, что изолятора провода не проходит вблизи зажима на гильзе, в противном случае зачищенный конец провода будет находиться снаружи гильзы.

Зажмите усадочную трубу накрепко.

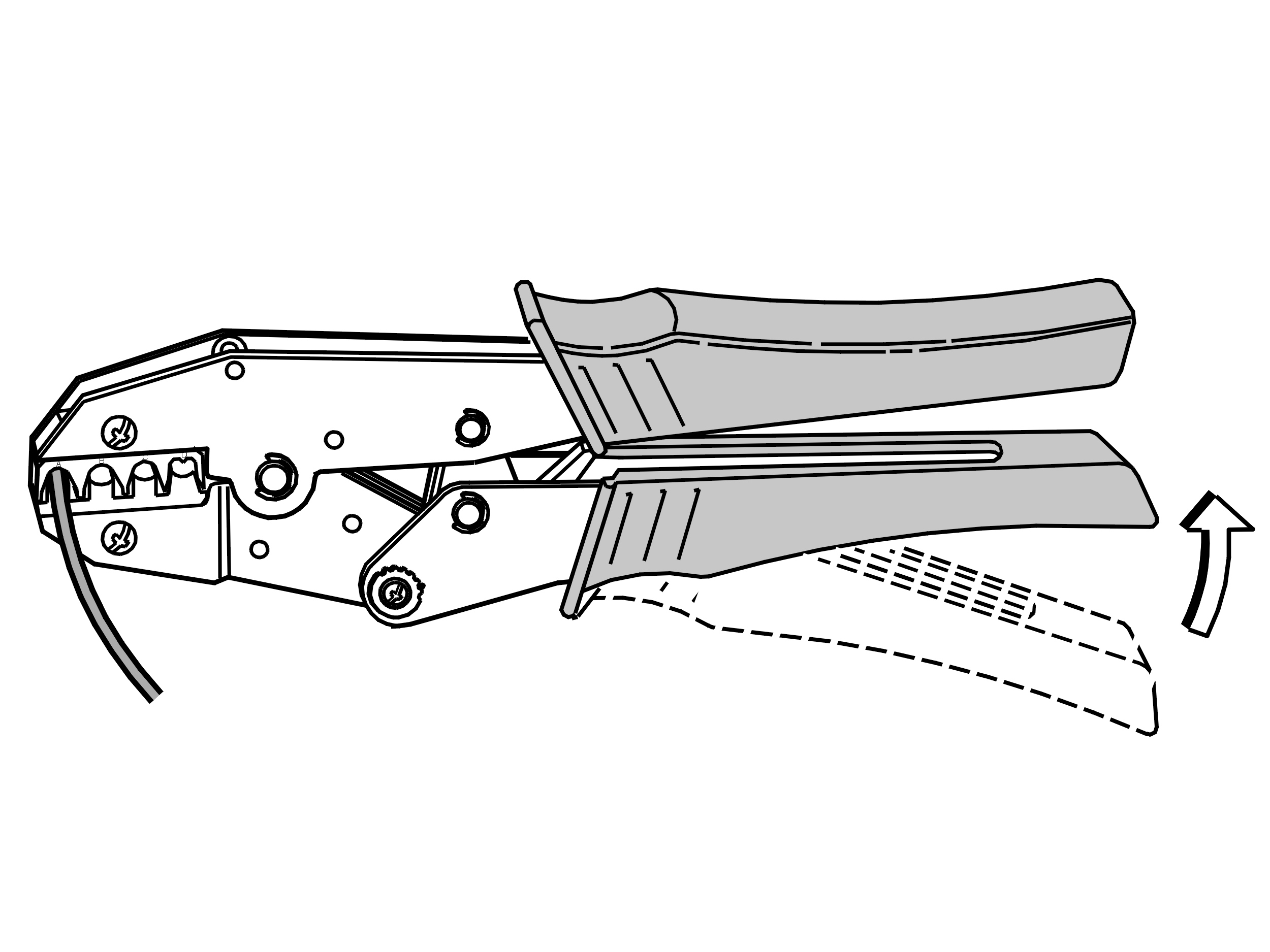

Сожмите ручки плоскогубцев полностью вместе с тем, чтобы обеспечить соответствующее соединение, позднее плоскогубцы отпустят свой захват автоматически.

Проверьте на ощупь рукой с тем, чтобы убедится в том, что усадочная труба установлена соответствующим образом.Удостоверьтесь в том, что измерение B равняется 40mm мм (1-1/2 дюйма) между соединениями от центра до центра.

Примечание: Помните о кабеле: цвет - к цвету (с соответствующими цветами/ одноцветный или разноцветный).

После того, как первое соединение сделано и проверено, осуществите соединение оставшихся концов провода таким же образом.

Нагрев усадочной трубы

Усадочная труба обеспечивает то, что электрический провод находится в удовлетворительном состоянии, и обеспечивает безопасность соединения.

Следует держать подкладку или какой-либо иной предмет за усадочной трубой во избежание утечки тепла.

Подсказка: Подходящей установкой для пистолета с горячим воздухом является🔧 VARMLUFTSPISTOL, для переключателя распределения потока воздуха - положение 2, и для потенциометра для установки температуры - положение между 2 и 3.

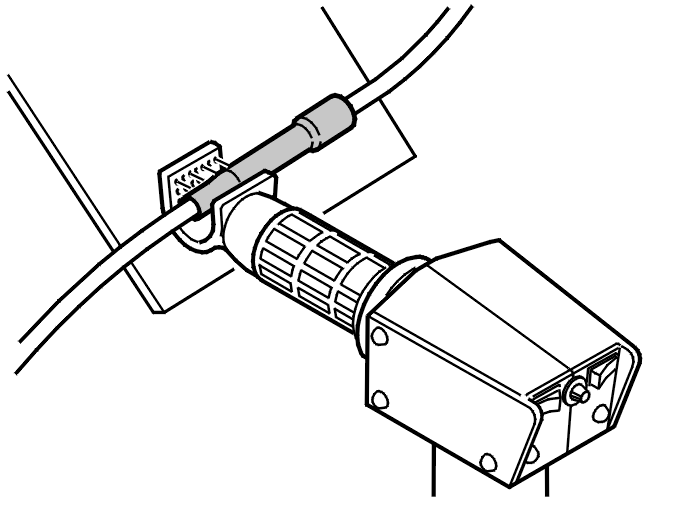

Нагрейте рукав при помощи пистолета для горячего воздуха🔧 VARMLUFTSPISTOLи соответствующего набора насадок. Нагревание усадочной трубы следует производить быстро с тем, чтобы избежать утечки горячего воздуха. Очень важно, чтобы усадочная труба была обжата вокруг провода соответствующим образом. Она должна быть закреплена на обоих концах.

Примечание: При необходимости отрегулируйте положение теплозащитного экрана.
