Теплообменник, замена (2003, 2004)

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Подготовка

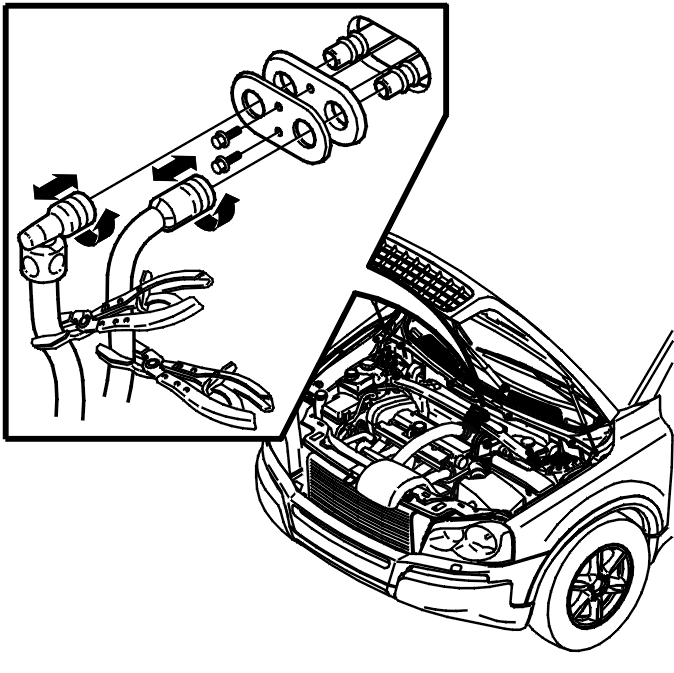

Снимите:

• контуры обогрева в моторном отсеке. Используйте специальный инструмент🔧 SLANGTÅNG(плоскогубцы)
• уплотнение и пластину.

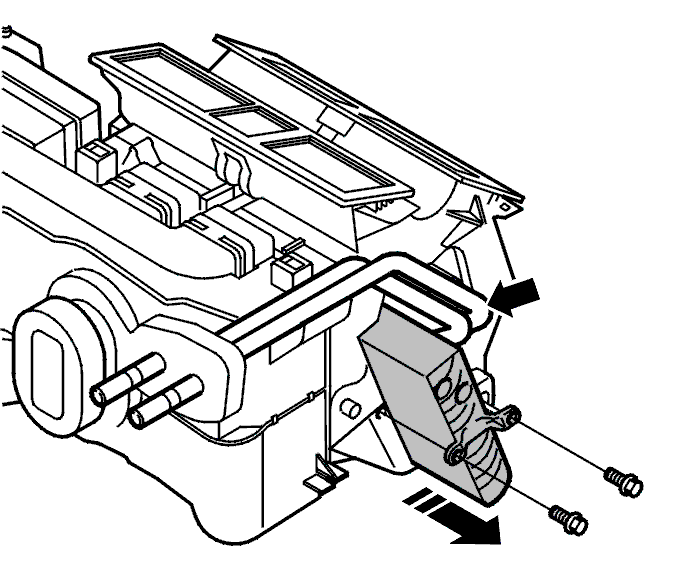

Снятие теплообменника

Снимите:

• систему управления микроклиматом. См.Блок управления микроклиматом, замена
• ленточный хомут трубы
• крепления трубы
• винт теплообменника.

Отсоедините трубы от теплообменника и слейте охлаждающую жидкость.Выверните 3 винта корпуса вентилятора центрального электрического блока.Отведите наружу и снимите центральный электрический блок.Выньте теплообменник из центрального электрического блока.

Установка теплообменника

Осторожно поместите теплообменник в центральном электрическом блоке.Убедитесь, что уплотнения не протекают.Привинтите теплообменник на место.

Установите:

• уплотнения центрального электрического блока на корпусе вентилятора. Привинтите на место
• трубы.

Примечание: Используйте новые уплотнительные кольца.

Зацепите трубы на место.

Установите:

• систему управления микроклиматом. См.Блок управления микроклиматом, замена
• уплотнения и пластину
• контуры обогрева в моторном отсеке.

Запустите двигатель и включите систему обогрева.Заполните систему охлаждения охлаждающей жидкостью.Убедитесь, что соединители трубы не протекают.
