Теплообменник, замена (2001, 2002)

Осторожно: Автомобили с системами DSTC (Система динамической устойчивости и контроля пробуксовки колес). При выполнении работ на рулевом управлении или регулировке угла установки колес, адаптация угла рулевого колеса должна быть установлена на ноль при помощи инструмента диагностики. Проведите дорожное испытание. См. Формуляр дорожного испытания (модуль управления тормозами / DSTC (Система динамической устойчивости и контроля пробуксовки колес)), описание.

Снятие рулевого колеса

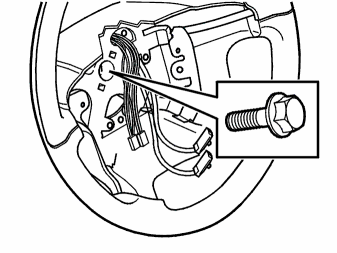

Снимите модуль надувной подушки безопасности водителя. См. Надувная подушка безопасности водителя и пассажира (дополнитель ная система удерживания (SRS)), замена.Выверните стопорный винт из "установочного отверстия" в рулевом колесе. Установите винт в контактную катушку.

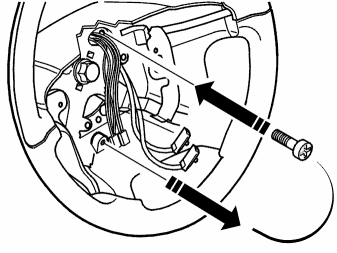

Снимите винт руля.Убедитесь, что передние колеса и руль были направлены прямо впередСнимите рулевое колесо.

Примечание: Следите за тем, чтобы разъем не цеплялся за рулевое колесо во время снятия.

Снятие крышек рулевой колонки

Снимите крышки рулевой колонки. См.: Облицовка комбинированной приборной панели.

Снятие звукоизоляционных панелей

Снимите звукоизоляционную панель. См.: Звукоизоляционная панель, замена.

Снятие модуля замка рулевого колеса

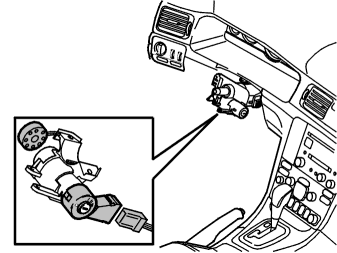

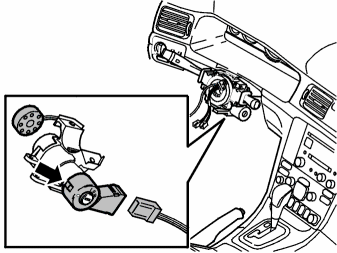

Отсоедините разъемы.Вдавите защелку и снимите узел замка рулевого колеса.

Демонтаж троса блокиратора ключа

Примечание: Относится к автомобилям с автоматической коробкой передач.

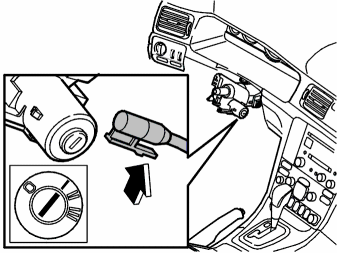

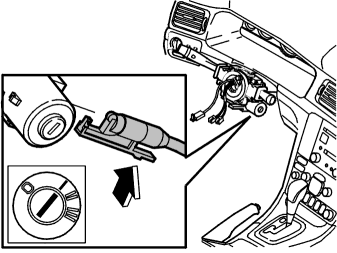

Снимите трос устройства взаимоблокировки выключателя зажигания.Поверните ключ зажигания в положение I.Прижмите вверх накладку замка и вытяните трос.

Снятие полки рычагов управления

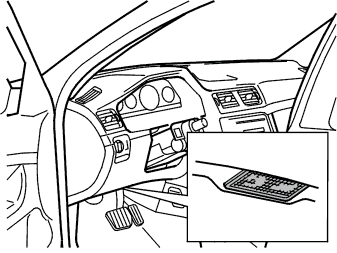

См. Узел переключателя передач и модуль рулевого колеса.Снимите освещение пола.

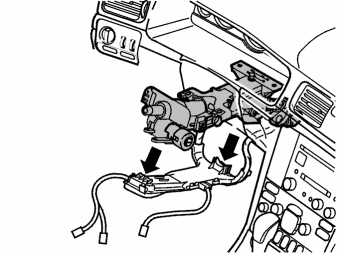

Снимите кожух кабеля состойки руля и положите на пол.

Демонтаж крестовины с нижней стойки руля

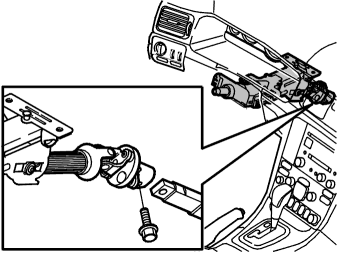

Снимите винт с нижнего крепления вала руля в крестовине.Снимите крестовину с нижнего вала руля.

Снятие рулевой колонки и вала рулевого колеса

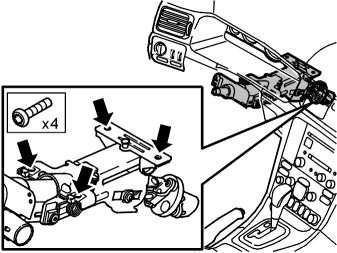

Снимите четыре винты, которыми закреплена рулевая колонка.Потяните рулевую колонку назад от трех направляющих.

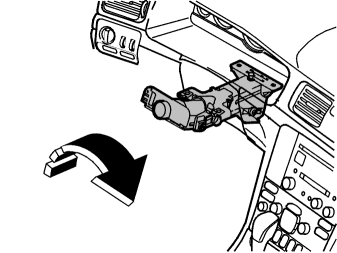

Вытяните рулевую колонку немного и поверните влево на половину оборота, в перевернутое положение.

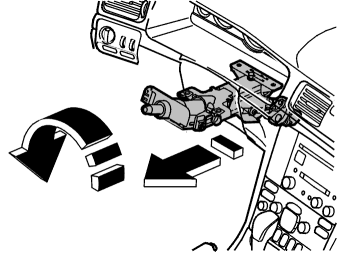

Вытяните рулевую колонку наискось назад влево.

Снятие теплообменника

Снимите:

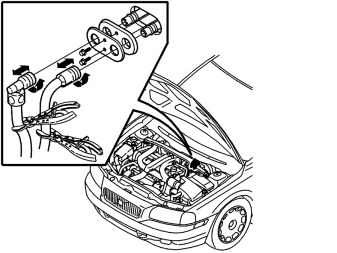

• шланги обогревателя в моторном отсеке. Используйте специальные плоскогубцы: 🔧 SLANGTÅNG
• уплотнение и диск.
• выключатель фонарей стоп-сигнала. См. Выключатель фонарей стоп-сигнала, замена

Снимите:

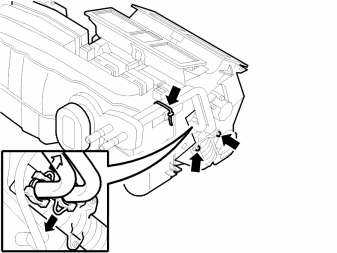

• ленточный хомут трубок

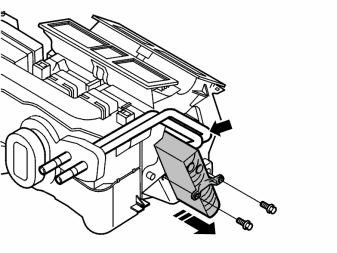

• винты теплообменника
• крепежные кронштейны трубок.

Положите большое количество бумаги под теплообменник и вокруг трубокСлейте охлаждающую жидкость в соответствующий сосуд.

Отделите трубки и отведите их в сторону.Достаньте теплообменник.

Установка теплообменника

Примечание: Всегда используйте новые уплотнительные кольца О-образного сечения.

Осторожно установите теплообменник.Завинтите теплообменник на место.Установите верхние трубки.Установите стопорную скобу, используя круглогубцы.Вдавите трубки при помощи отвертки. Надавите на фиксатор плоскогубцами.Установите нижние трубки.Установите стопорную скобу, используя круглогубцы.Вдавите трубку при помощи отвертки. Вдавите стопорная планку, используя круглогубцыУстановите ленточный хомут трубок.Установите уплотнение и диск.Смонтируйте шланги обогрева в моторном отсеке.

Установка рулевой колонки/вала рулевого колеса

Введите на место рулевую колонку в перевернутом положении.

Поверните её вправо в правильное положение.

Зацепите рулевую колонку на три направляющие.Вставьте винты и затяните их с усилием в 25 Нм.Затягивайте в начале задний винт.

Примечание: Убедитесь, что задние направляющие сиденья не повреждены.

Установка крестовины руля на нижнем рулевом вале

Установите крестовину рулевого вала на нижний вал рулевого колеса.Установите передние колеса в положение прямо вперед.Установите верхнюю крестовину рулевого вала на нижний вал рулевого колеса.Установите новый винт и затяните его с усилием в 30 Нм.

Установите кожух кабеля на рулевой колонке.

Установка освещения пола

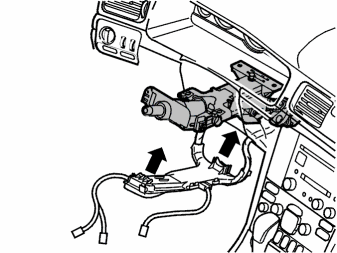

Установите освещение пола и подсоедините контактный разъем.

Установка троса блокиратора ключа

Примечание: Относится к автомобилям с автоматической коробкой передач.

Установите рычаг переключателя передач в положение P.Поверните ключ зажигания в положение I.Запрессуйте кабель на ключ зажигания и убедитесь в правильной установке кабеля.Выньте ключ зажигания и убедитесь, что рычаг переключателя передач заблокирован в положении P.

Установка модуля замка рулевого колеса

Выньте ключ зажигания.Установите контактный разъем и модуль замка руля.Подключите разъемы.

Установка на место консоли рычага

См. Узел переключателя передач и модуль рулевого колеса.Подсоедините разъемы консоли руля.

Установка крышек рулевой колонки

Установите колпачки руля, см. Облицовка комбинированной приборной панели.

Сброс значений контактного ролика

Сбросьте данные контактного ролика: Контактная катушка, модуль надувной подушки безопасности водите ля, перенастройка.

Установка руля и проверка положения руля

Примечание: Убедитесь, что передние колеса направлены прямо вперед.

Вытяните контактные разъемы из контактных роликов через руль.Установите осторожно рули так, чтобы два захвата контактных ролика вошли в обе выемки ступицы руля.Вставьте также винт руля. Используйте новый винт. Затяните пальцами.

Осторожно: Не поворачивайте рулевое колесо, когда оно находится на вале рулевого колеса. Так как контактная катушка заблокирована, при повороте рулевого колеса в таком положении она будет повреждена без возможности восстановления.

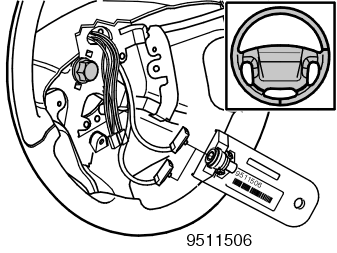

Открутите стопорный винт, которым закреплен контактный ролик.Вставьте его в стояночное отверстие на руле.Подсоедините инструмент (2 шт.): 🔧 TESTATRAPP к кабелям SRS контактного ролика.Проедьте на автомобиле прямо вперед и проверьте, чтобы руль стоял в положении "прямо вперед".Если положение руля неправильное, повторите регулировку

Затяните винт в центре руля.Уберите инструмент (2 шт.): 🔧 TESTATRAPP.Затяните винт руля 40 Нм.Проверьте, чтобы лампа SRS погасла, т.е. чтобы не оставалось никаких кодов неисправности.

Установка модуля водителя

Установите модуль надувной подушки безопасности водителя. См. Надувная подушка безопасности водителя и пассажира (дополнитель ная система удерживания (SRS)), замена.

Проверка функции рулевой колонки

Убедитесь, что рулевое колесо поворачивается легко, и что замок рулевой колонки функционирует.Проверьте, чтобы не было сохранено никаких кодов неисправности во время ремонта.Заведите двигатель и включите систему обогрева.Заполните систему охлаждения охлаждающей жидкостью.Убедитесь, что соединители трубки не текут.Установите звукоизоляционную панель. См. Звукоизоляционная панель, замена.
