Теплообменник (2000)

Общая информация

Внимание: Следуйте правилам техники безопасности при работе с системой обогрева / вентиляции, см. Хладагент, правила техники безопасности.

Примечание: Прочитайте инструкции, касающиеся медленных и больших утечек, см. Масло в системе кондиционирования (A/C).

Примечание: Уплотнительные кольца всегда должны заменяться при замене теплообменника.

Снятие

Снимите приборную панель согласно Приборная панель.Снимите центральный блок согласно Центральный электрический блок.

Примечание: В случае утечки уплотнительные кольца могут быть заменены без снятия теплообменника.

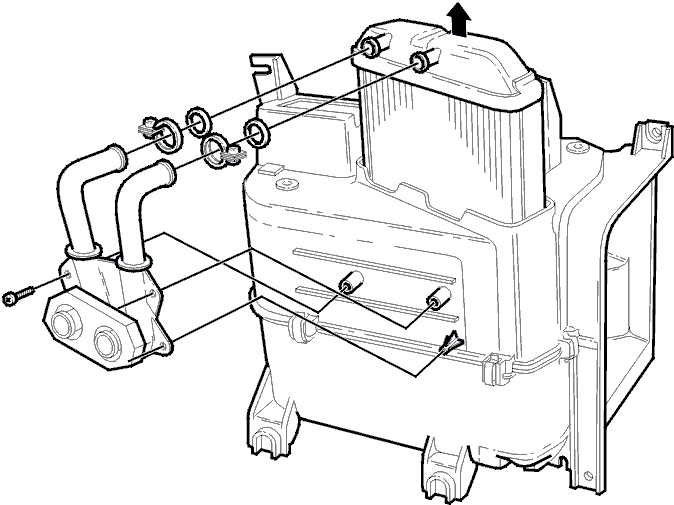

• Снимите опорную плиту. Снимите ленточные хомуты, трубы и замените уплотнительные кольца
• Снимите крепления с опорной плиты
• Осторожно поднимите держатель над направляющими штифтами
• Вытяните теплообменник и трубы из корпуса
• Снимите ленточные хомуты и трубы
• Замените уплотнительные кольца
• Проверьте уплотнение.

Установка теплообменника

• Выполните установку в обратной последовательности
• В случае необходимости, замените уплотнение.

Примечание: Сначала закрепите опорную плиту, а затем ленточные хомуты.
