Приборная панель (2000, 2001)

Подготовка

• Запишите код защиты от кражи магнитолы
• Выключите зажигание
• Отсоедините отрицательный провод аккумулятора.

Снятие панелей с нижней части приборной панели

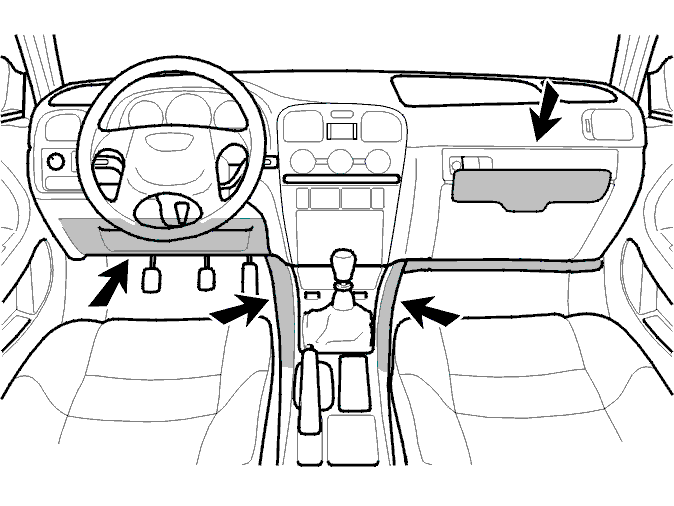

Снимите:

• боковые панели слева и справа от консоли
• панель под приборной панелью
• вставку из бардачка.

Снимите:

• проводку освещения салона
• панель под бардачком с приборной панели.

Снятие комбинированной приборной панели

Чтобы снять комбинированную приборную панель, см. Информационный модуль водителя (DIM), установка/снятие, замена компонентов.

Снятие вентиляционного канала на стороне водителя

Чтобы снять вентиляционный канал на стороне водителя, см. Замена вентиляционных каналов в приборной панели.

Снятие громкоговорителей с приборной панели

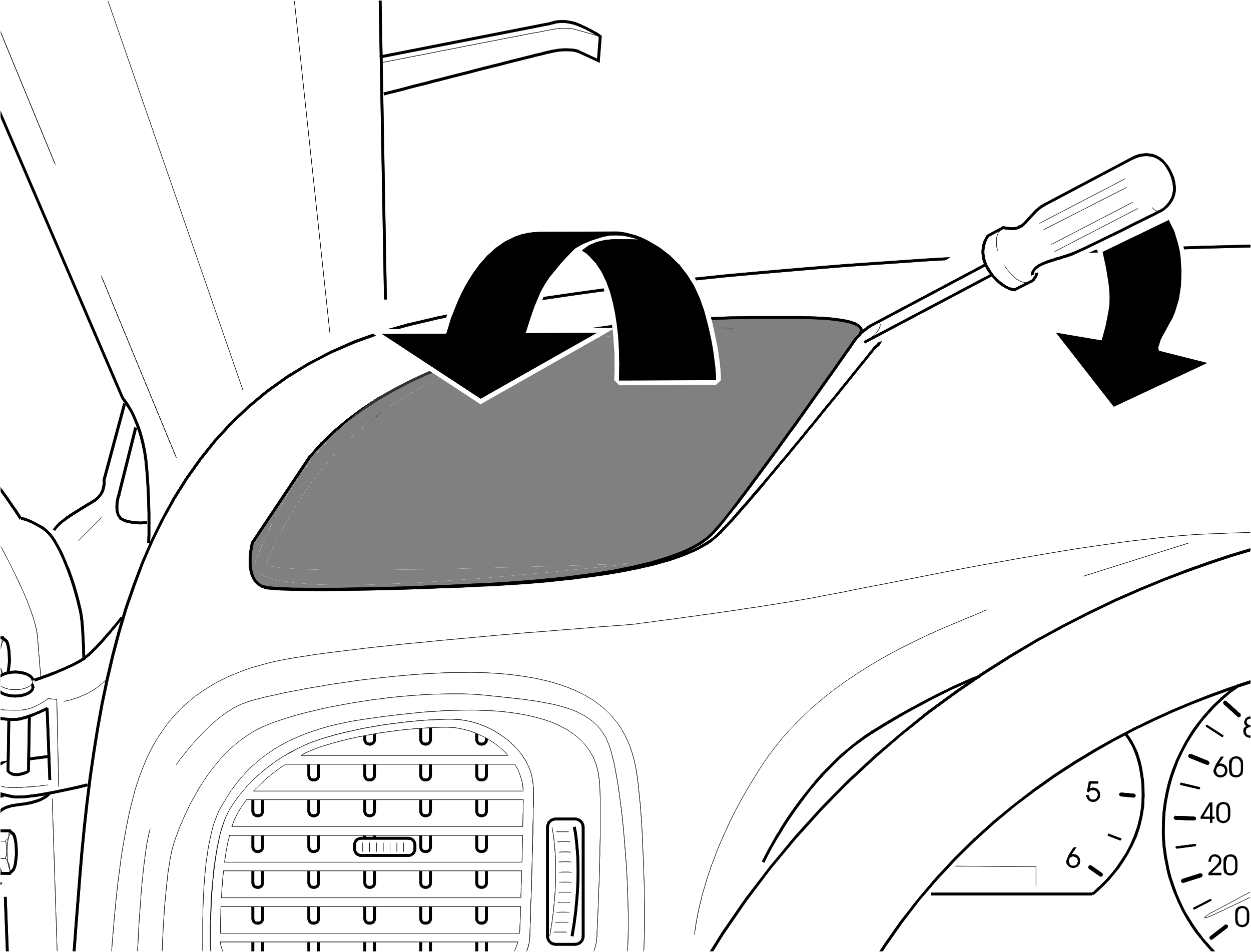

• Осторожно отделите решетки громкоговорителя спереди. Используйте отвертку
• Автомобили с ECC: снимите датчик солнечного излучения
• Поднимите и выньте громкоговоритель из приборной панели. Отсоедините разъем.

Снятие панели управления системы обогревателя

Автомобили с МCC:

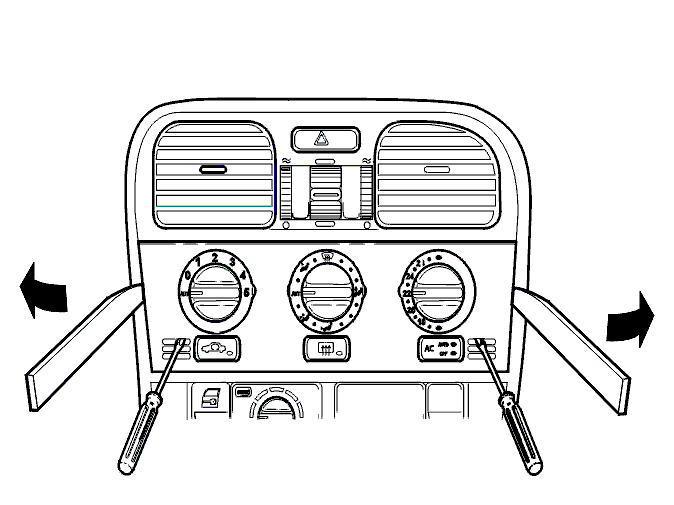

• Снимите ручки переключателя. Воспользуйтесь небольшой отверткой
• Снимите переднюю пластину: Вставьте пальцы в отверстия. Осторожно потяните.

Автомобили с ECC:

• Вставьте маленькую отвертку через верхний вентиляционный канал. Надавите стопорный штырь вверх. Осторожно потяните этот угол панели вперед.Повторите на другой стороне.Осторожно отверните панель из верхних углов: Используйте щуп или маленькую отвертку)
• Ручки переключателя остаются на месте на управлении обогревателем.

Снятие консоли около магнитолы

Снимите:

• магнитолу или вещевое отделение (если имеется)
• крепление панели управления обогревателя
• нижний винт крепления консоли.

Отсоедините разъемы магнитолы и выключателей.Снимите консоль.

Снятие панели канала

Немного отогните каналы вниз.Вставьте отвертку в решетку. Нажмите стопорный выступ вниз и одновременно оттягивайте панель канала наружу.Снимите кнопку фонаря аварийной сигнализации: Сожмите фиксирующие выступы. Вожмите кнопку в панель.Поверните ручку на синюю зону.Снимите трос и зажим с панели канала.Снимите трос с ручки.

Снятие задней центральной консоли

Снимите:

• корзину для бумаг
• два винта с обратной стороны
• уплотнение и винт в передней части
• консоль.

Снятие передней центральной консоли

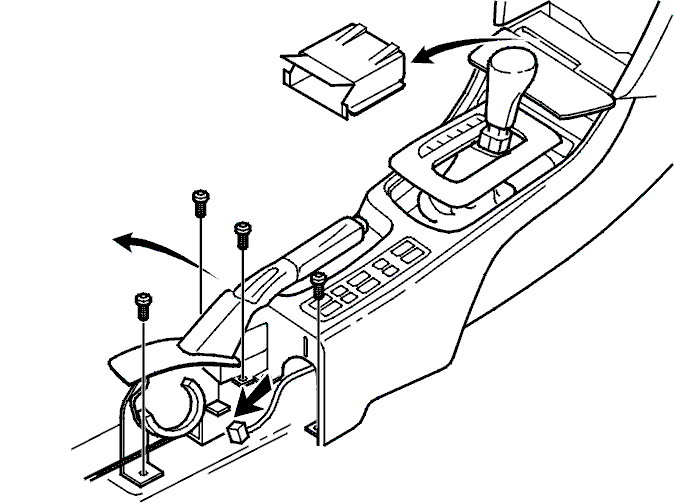

• Выверните два винта. Выньте пепельницу
• Отсоедините разъемы освещения и прикуривателя

• Выверните два винта сзади

• Отсоедините разъем на стояночном тормозе

• Снимите два винта рычага стояночного тормоза. Отодвиньте рычаг стояночного тормоза в сторону
• Потяните центральную консоль назад, чтобы она вышла из приборной панели.

Снятие приборной панели

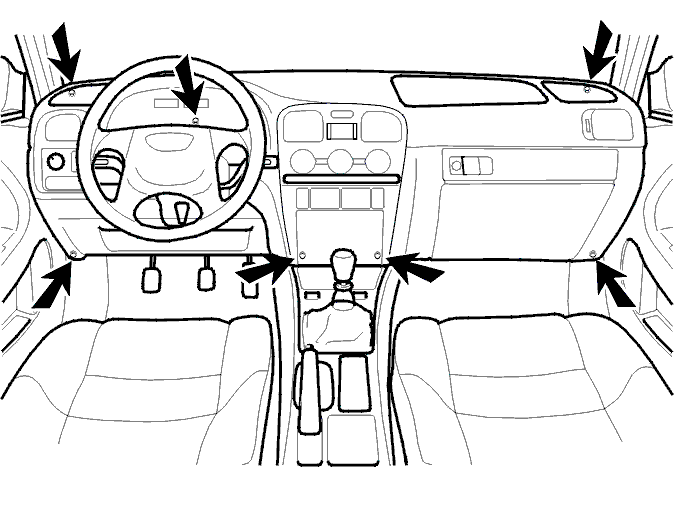

Выверните винты (см. иллюстрацию).

Снятие центрального электронного модуля (СЕМ)

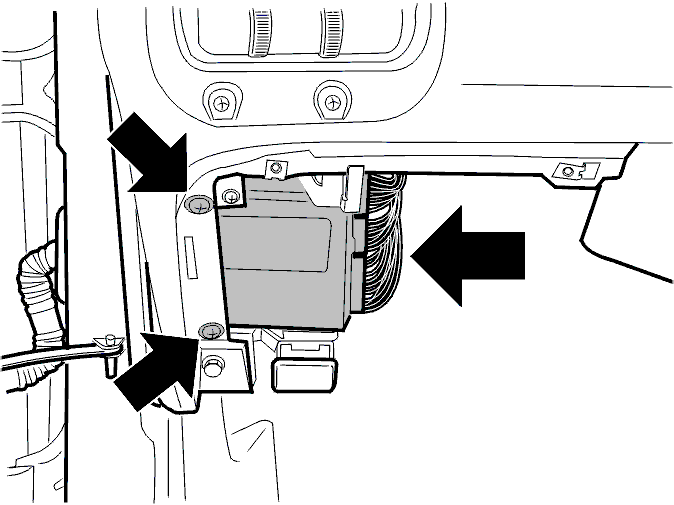

Выверните оба винта.Снимите центральный электронный модуль (СЕМ). Оставьте его висеть на проводке.

Отсоединение проводки от приборной панели

• Отсоедините разъемы комбинированной приборной панели, приемника системы централизованного запирания, модуля надувной подушки безопасности пассажира (SRS) и освещения бардачка
• Снимите зажимы, крепящие жгуты проводов к приборной панели.

Примечание: Зажим между комбинированной приборной панелью и панелью канала должен быть перерезан. Отметьте положение зажима на жгуте проводов.

Снятие приборной панели

Примечание: Для выполнения этой операции требуется два человека.

• Накройте крышку верхнего вала рулевого колеса тряпкой. Это делается для того, чтобы избежать нанесения повреждений
• Отсоедините приборную панель и снимите ее
• Снимите отрезанный зажим
• Установите новый зажим на жгут проводов.

Замена приборной панели

Примечание: Боковые вентиляционные каналы поставляются вместе с приборной панелью.

Перестановка компонентов:

• Поместите приборную панель на кусок материи задней частью вверх
• Снимите распределительную трубку (4 винта)
• Отсоедините жгут проводов SRS
• Снимите бардачок (2 винта). Снимите фонари
• Снимите канал на стороне пассажира, см. Замена вентиляционных каналов в приборной панели
• Снимите блок надувной подушки безопасности (2 винта)
• Отверните гайки
• Снимите крепежную втулку в середине

• Отсоедините жгут проводки от приборной панели.

• Переставьте на новую приборную панель в обратном порядке.

Момент затяжки винтов надувная подушка безопасности SRS: 9 Н·м.

Установка комбинированной приборной панели

• Осторожно поднимите и установите приборную панель на свое место
• Подсоедините жгуты проводки к приборной панели
• Установите разъемы комбинированной приборной панели
• Подсоедините разъемы приемника системы централизованного запирания, модуля надувной подушки безопасности пассажира (SRS) и освещения бардачка.

Установка центрального электронного модуля (СЕМ)

Установите оба винта.

Установка приборной панели

Установите винты, см. иллюстрацию.

Установка передней центральной консоли

• Нажмите центральную консоль немного вперед так, чтобы монтажные проушины зафиксировались в приборной панели
• Установите рычаг стояночного тормоза
• Подсоедините разъем на стояночном тормозе
• Установите два винта сзади
• Подсоедините разъемы освещения и прикуривателя
• Установите пепельницу.

Установка задней центральной консоли

Установите:

• консоль
• уплотнение и винт в передней части
• два винта с обратной стороны
• корзину для бумаг.

Установка панели канала

Поверните ручку на синюю зону.Установите трос на ручку.Установите трос с зажимом на панель канала.Установите кнопку фонарей аварийной сигнализации.Установите панель канала.

Установка консоли около магнитолы

Расположите консоль.Подсоедините разъемы магнитолы и выключателей.

Установите:

• нижний винт крепления консоли
• крепление панели управления обогревателя
• магнитолу или вещевое отделение (если имеется).

Установка панели управления системы обогревателя

Автомобили с МCC:

• Установите переднюю панель
• Вдавите ручки переключателя на свое место.

Автомобили с ECC:

• Установите переднюю панель.

Установка громкоговорителей в приборную панель

Подсоедините разъемы. Установите громкоговорители в приборную панель.

Автомобили с ECC:

• Установите датчик солнечного излучения.

Установите решетки громкоговорителей.

Установка вентиляционного канала на стороне водителя

Подсоедините разъемы к выключателю освещения.Установите панель. Используйте два винта под выключателем освещения.

Установка комбинированной приборной панели

• Установите заново комбинированную приборную панель. Установите три самонарезающих крепежных винта, которые удерживают комбинированную приборную панель.

• Установите облицовку вокруг приборной панели. Затяните винты (В)
• Затяните винты рулевой колонки до 15 Н·м.

Установка панелей снизу приборной панели

Подсоедините проводку освещения салона.

Установите:

• панель под бардачком
• вставку в бардачок
• панель под приборной панелью
• боковые панели слева и справа от центральной консоли.

Заключительная проверка

Примечание: Когда все компоненты заново установлены и закреплены, выполните следующее:

• Сначала включите зажигание
• Подсоедините отрицательную клемму аккумулятора
• Убедитесь, что лампа предупреждения SRS на приборной панели гаснет.

Внимание: Убедитесь, что во время подсоединения аккумулятора в автомобиле никого нет.

• Запрограммируйте код магнитолы
• Установите время на часах.
