Ступица заднего колеса, измерение бокового биения

Подготовка

Достаньте комплект измерительных инструментов 🔧 КОМПЛЕКТ ИЗМЕРИТЕЛЬНЫХ ИНСТРУМЕНТОВ (БИЕНИЕ СТУПИЦЫ, ТОРМОЗНОГО ДИСКА).

Снимите:

• колесо
• винты крепления держателя суппорта тормоза. Подвесьте суппорт тормоза на пружине с помощью проволоки
• тормозной диск.

Установите кронштейн, прилагающийся к измерительному оборудованию

Установите кронштейн на монтажное отверстие суппорта тормоза. Используйте винты M8 и гайки, входящие в комплект: 🔧 КОМПЛЕКТ ВИНТОВ (ВКЛЮЧЕН В КОМПЛЕКТ 5418) P800.

Примечание: Нижняя гайка - специальная, и она должна быть расположена в кронштейне.

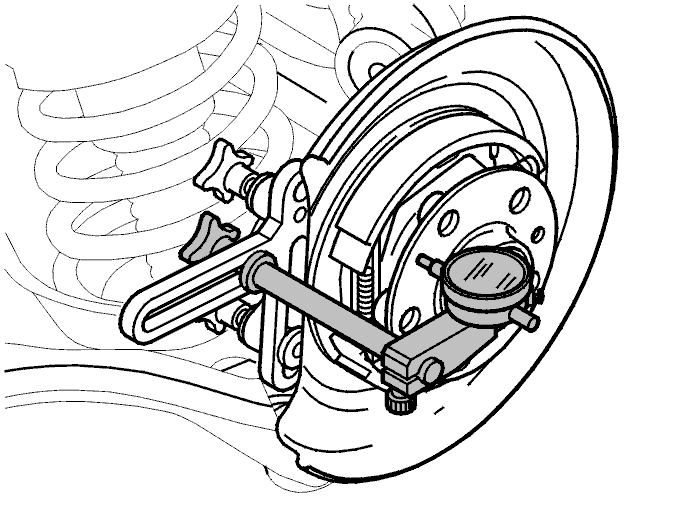

Установите циферблатный индикатор в кронштейне, как показано на иллюстрации.

Измерьте боковое биение

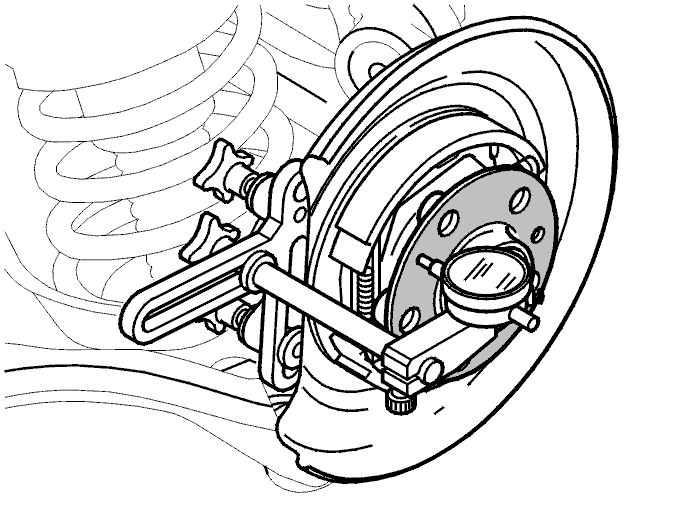

Прижмите наконечник измерительного прибора к фланцу ступицы, как показано на иллюстрации.Осторожно вращайте ступицу.Запишите результат измерения биения. Максимальное боковое биение ступицы: 0,015 мм.Если боковое биение превосходит это значение, замените ступицу.Чтобы заменить ступицу, привод на передние колеса, см. Ступица заднего колеса, замена.Чтобы заменить ступицу, полноприводные, см. Ступица заднего колеса, замена Ступица заднего колеса, замена.

Заключительные операции

Примечание: Моменты затяжки см.: Момент затяжки.

Снимите испытательное оборудование
Установите:

• тормозной диск
• 1 винт M6
• суппорт тормоза и держатель суппорта.

Затяните согласно: Момент затяжки.

Примечание: Используйте новые винты крепления.

Установите колесо
Установка колес
