Ступица переднего колеса, стальная

Снятие суппортов тормоза

Снимите:

• колесо
• винты суппорта тормоза и ограничителя.Подвесьте суппорт на проволоке.

Снимите:

• винт приводного вала. Используйте отвертку в качестве упора на тормозном диске
• установочный штифт, удерживающий тормозной диск
• тормозной диск.

Снимите конец приводного вала

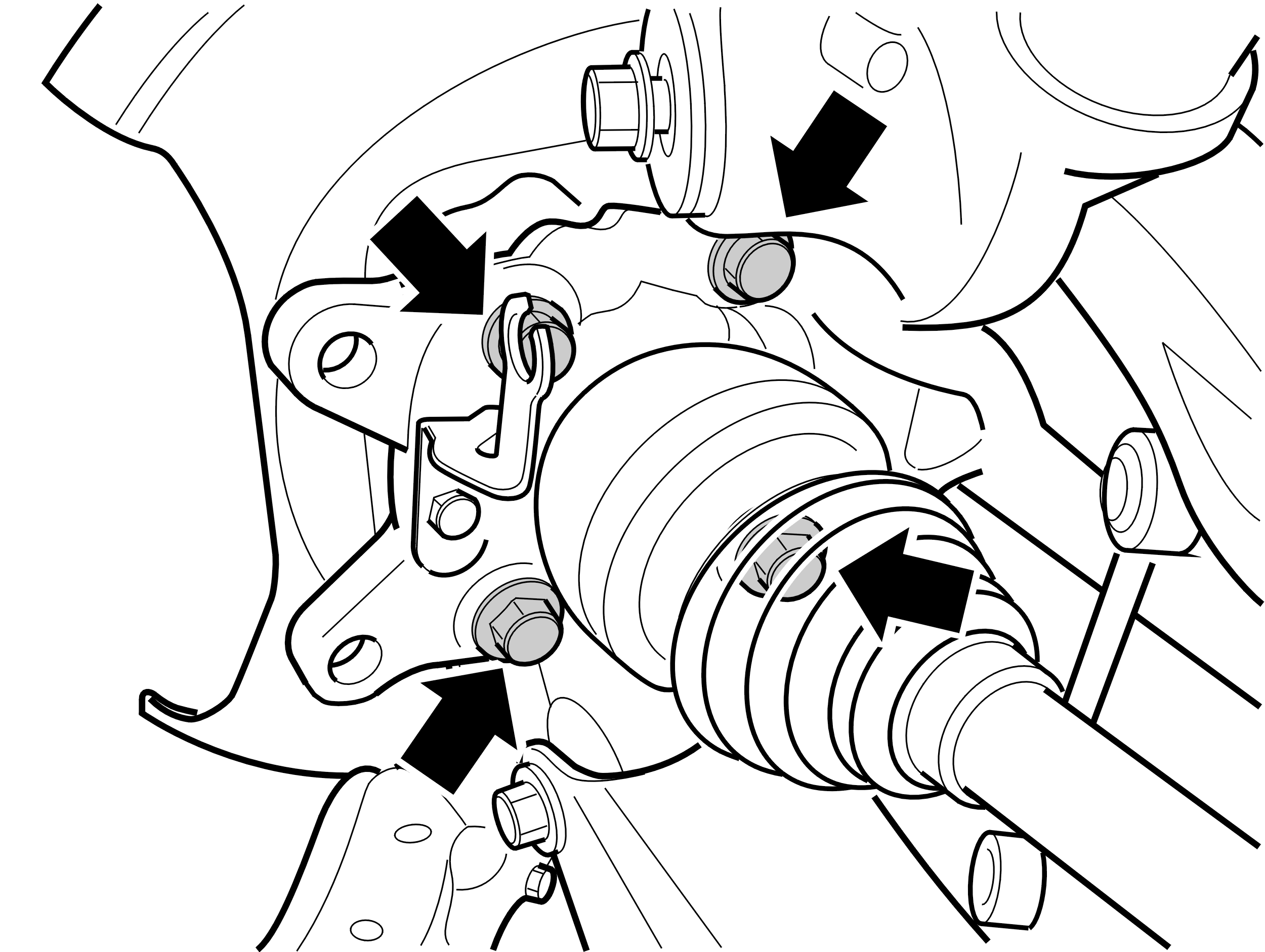

Ослабьте конец приводного вала в ступице, вбив приводной вал в ступицу приблизительно на 10–15 мм. Используйте резиновую или медную киянку.Вдавите конец приводного вала в ступицу на 10-20 мм.Выверните 4 винта ступицы.

Заполнение смазкой ступицы колеса

Нанесите ленту из консистентной смазки толщиной 3-4 мм на ступицу, номер детали 8624203, как показано на рисунке

Установка ступицы

• Установите ступицу. Используйте новые винты
• Вдавите конец приводного вала на 10-20 мм
• Используйте трубчатую насадку на 3/8
• Затяните винты ступицы поочередно. Сначала затяните до 20 Нм Затем затяните до 65 Нм
• Затем дозатяните на угол 60°.См. Винтовое соединение; соединение затягиваемое с моментом затяжки/ с дозатяжкой на угол.

Установка тормозного диска

Установите тормозной диск.Затяните установочный штифт тормозного диска. Затяните до 8 Нм.

Примечание: Убедитесь в чистоте сопрягаемых поверхностей тормозного диска и ступицы обода колеса.

Затяните новый винт приводного вала. См. Момент затяжки.Используйте угломер 🔧 ТРАНСПОРТИР.

Установка суппортов тормоза

• Установите суппорт тормоза и ограничитель
• Используйте новые винты
• Затяните до 100 Нм.
• Установите колесо. См. Установка колес.
