Стороны (1998, 1999)

Панель двери, панель

Приклейте усиливающий элемент ручки двери.

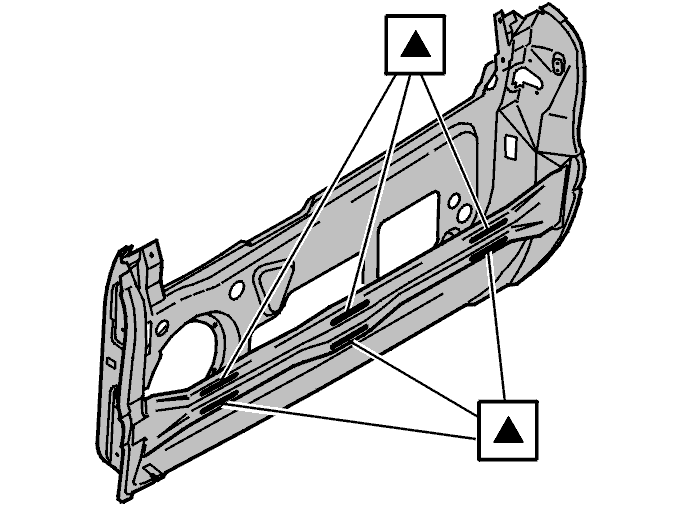

Нанесите клей на усиливающий элемент рамы двери.

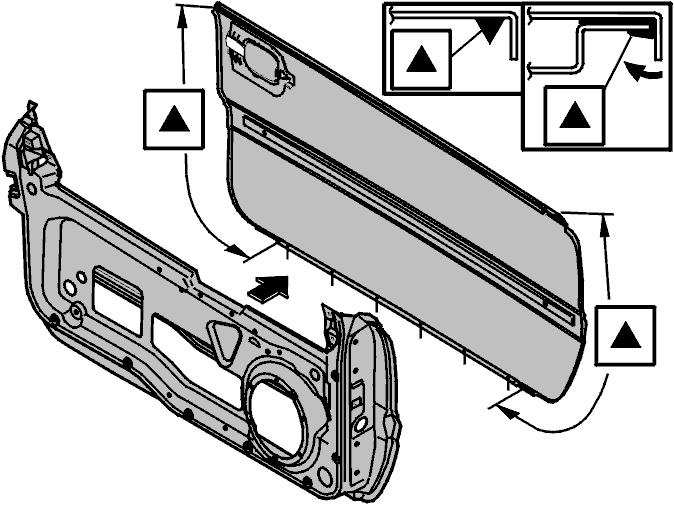

Прорежьте отверстия в нижнем крае панели двери.Нанесите сварочную грунтовку на нижний край дверной рамы.Нанесите клей на панель двери, как показано на иллюстрации.Установите дверную раму в панель двери.Отрегулируйте и надежно затяните.Заверните край.

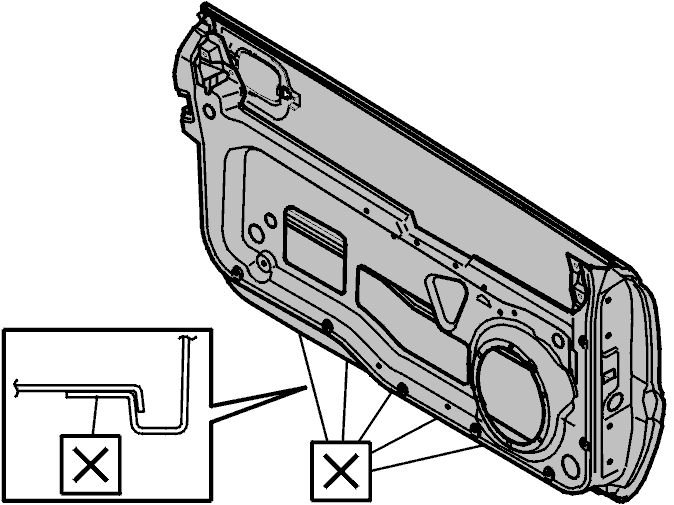

Заварите электрозаклепками нижний край.

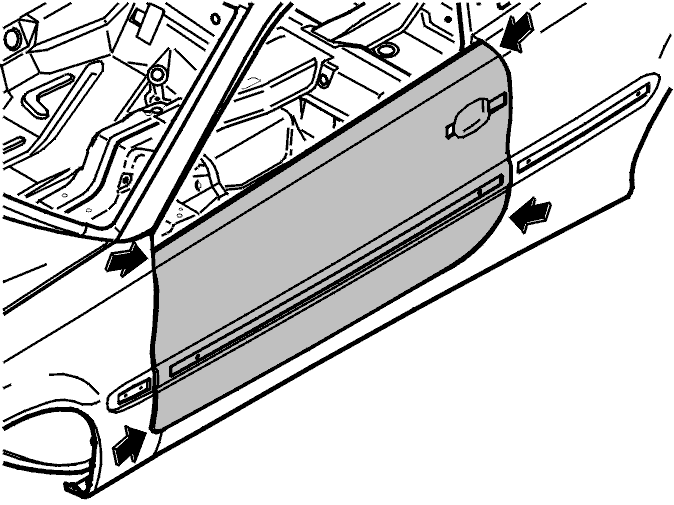

Убедитесь, что дверь правильно выровнена.Особенно тщательно проверьте четыре угла.

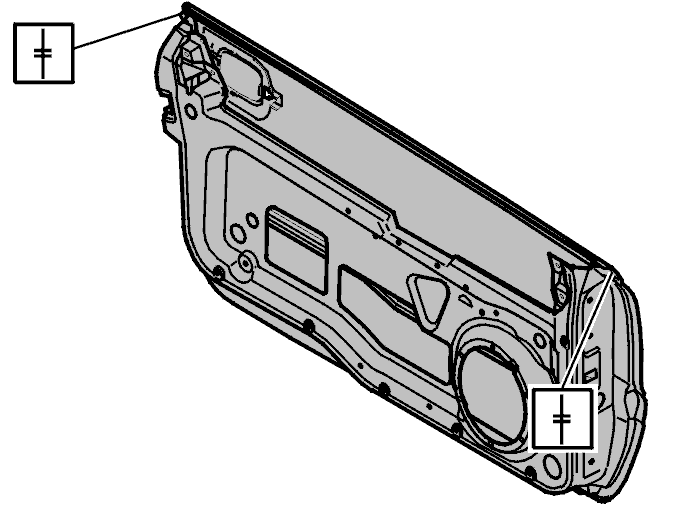

Приварите верхние углы электрозаклепками после установки и регулировки в автомобиле.

Сошлифуйте точечные сварные швы на нижнем крае.Зашлифуйте края дверной панели.Поддев, отожмите дверную панель.Зашлифуйте и выровняйте сопрягаемые поверхности.

Порог двери и усилитель порога, замена

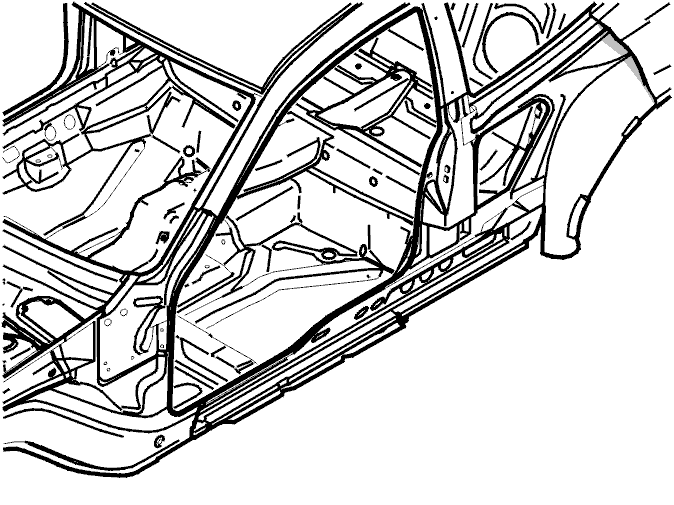

Вытяните поврежденную секцию.Отрежьте, сошлифуйте или выпилите поврежденные участки.

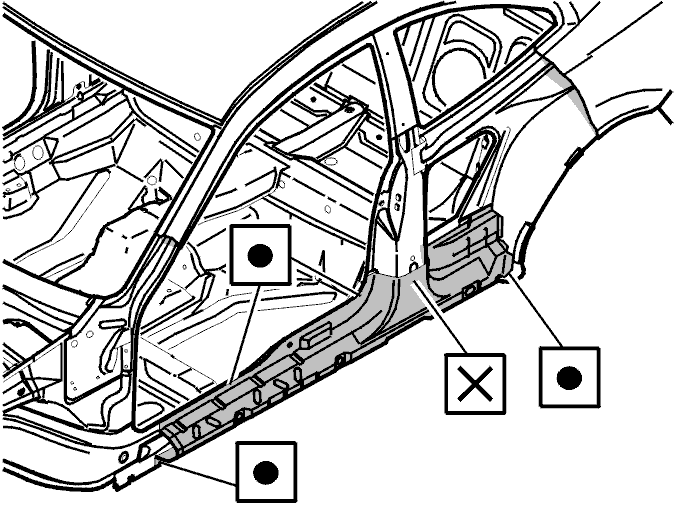

Выровняйте новый промежуточный усиливающий элемент порога.Приварите на место.

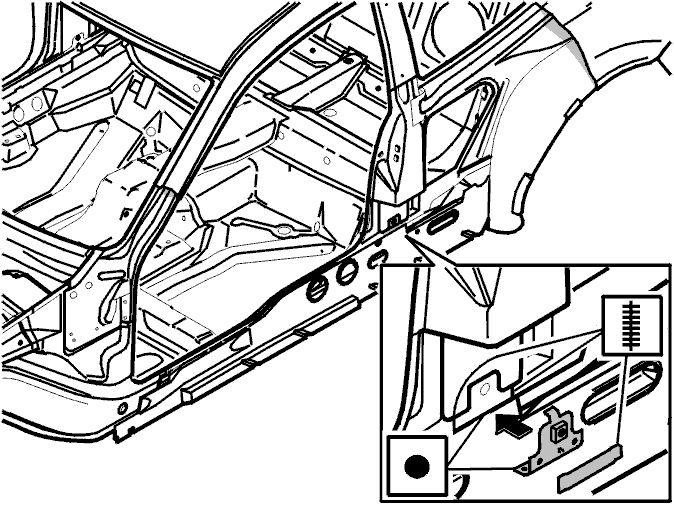

Отрегулируйте кронштейн ремня безопасности.Приварите на место.

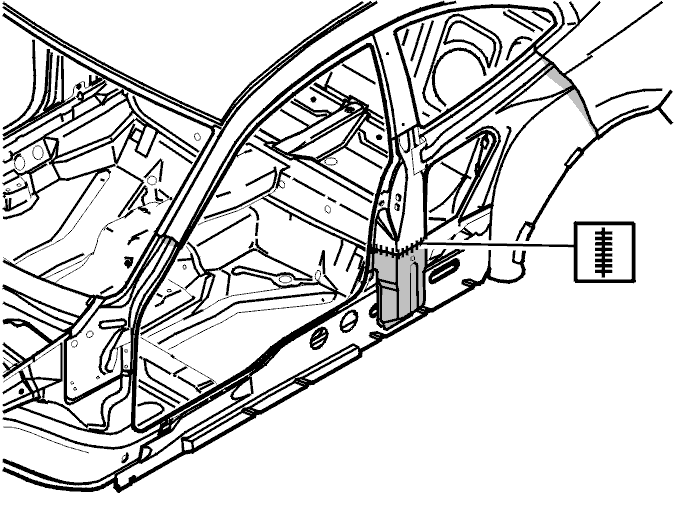

Выровняйте новую нижнюю стойку В.Приварите на место.

Выровняйте новый наружный усиливающий элемент порога.Приварите прихваточным швом.

Примечание: Не начинайте точечную сварку до тех пор, пока порог не будет установлен и отрегулирован.

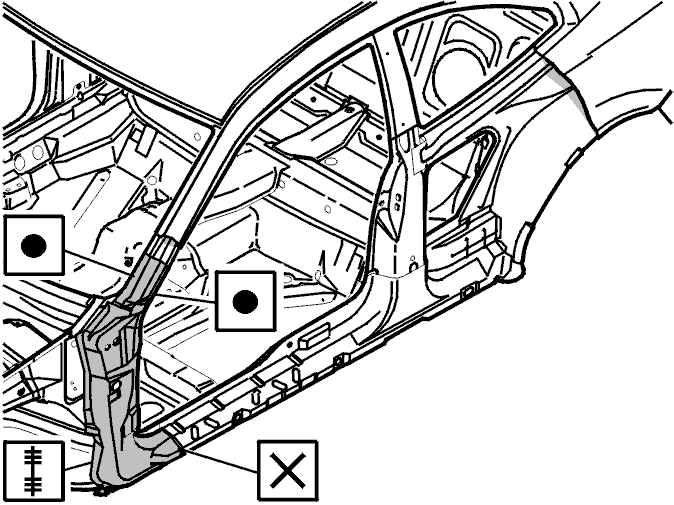

Выровняйте и закрепите новый усиливающий элемент боковой стороны капота.Приварите прихваточным швом.

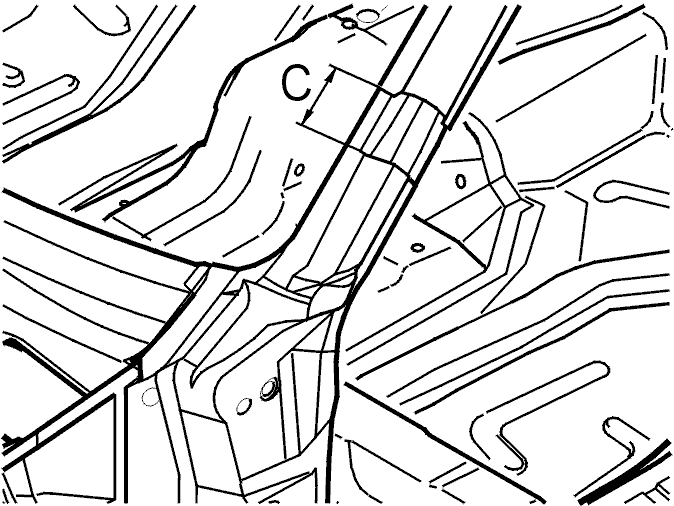

Точка отреза.Размер С должен быть не менее 50 мм.

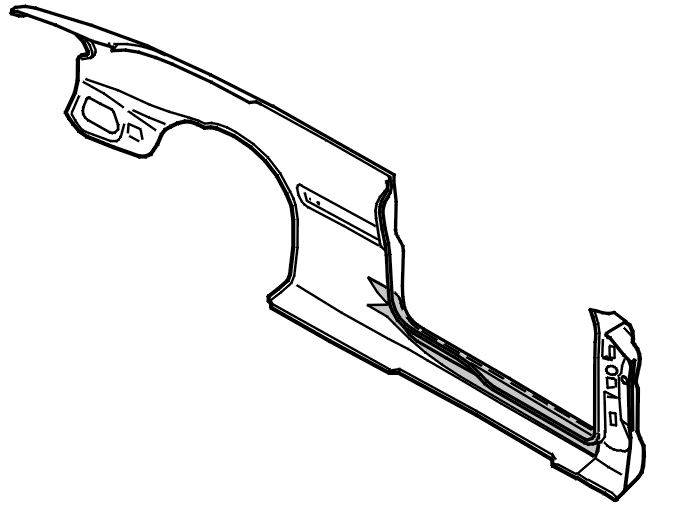

Усиливающий элемент приклеивается ко внутренней стороне порога двери. На иллюстрации она показана серым цветом. Этот усиливающий элемент устанавливается на заводе по изготовлению шасси для улучшения конструкции автомобиля. Усиливающий элемент не обладает техническими характеристиками, усиливающими прочность или снижающими деформацию в случае столкновения. Поэтому этот усиливающий элемент не поставляется в качестве запасной детали.

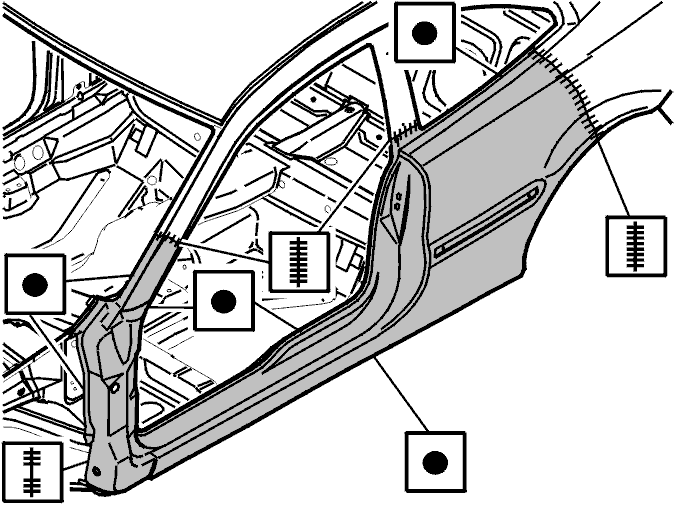

Выровняйте новый наружный порог двери.Приварите на место.

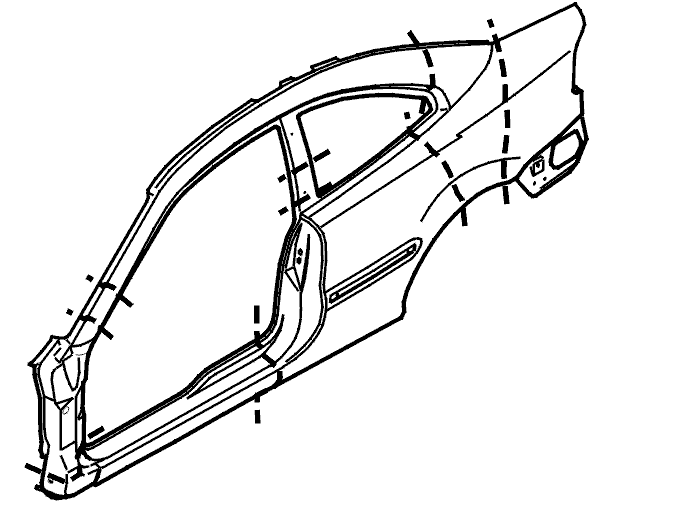

Альтернативные точки отреза.

Петля двери, внутренняя, замена

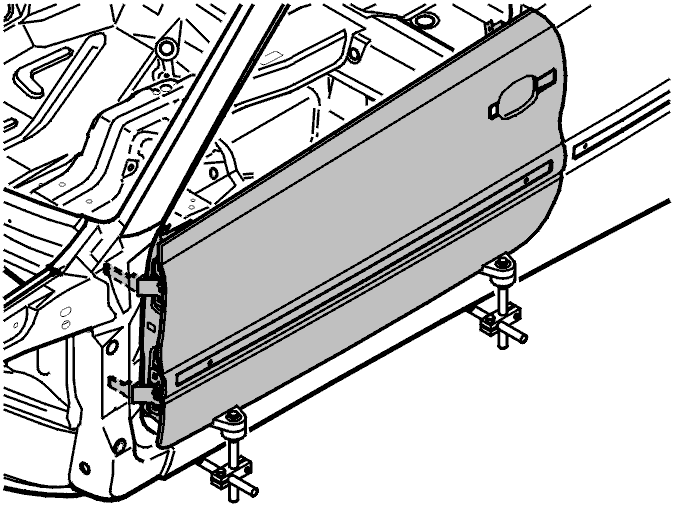

Поместите две прокладки (толщиной 0,5 мм) под каждую петлю.Петля должна располагаться по центру отверстий винтов, обе петли должны быть расположены на одной прямой.Привинтите ограничители двери🔧 FIXTUR (FÖR DÖRRAR/GÅNGJÄRN)на свое место на нижней стороне порога двери.Отрегулируйте высоту и ширину должным образом.Поместите дверь в автомобиль, петлями внутрь существующих отверстий.

Выровняйте дверь с:

• порогом двери
• заднее крыло.

При необходимости, установите переднее крыло.

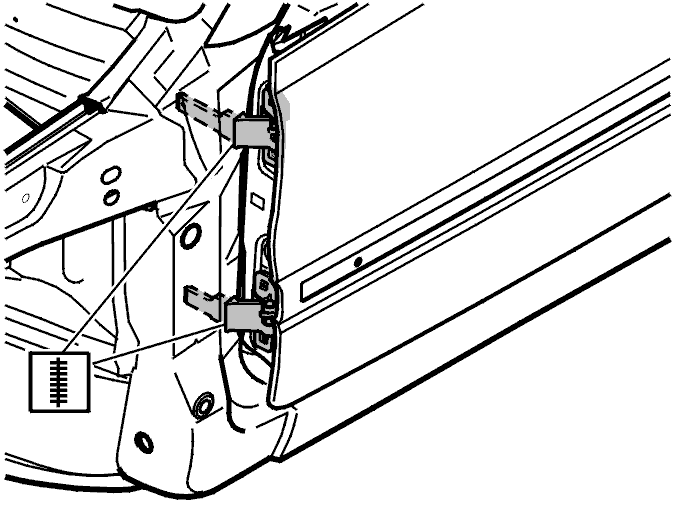

Отрегулируйте опору двери до правильной высоты.Приварите петли прихваточным швом как внутри, так и снаружи.Заключительная регулировка.Приварите на место.Снимите дверь и сошлифуйте швы.

С боковой стороной капота, замена

Стойка А, замена

Чтобы заменить стойку А, см.:замена или Крыша

Стойка В, замена

Чтобы заменить “стойку B” см.:замена или:Крыша и:Крыша.
