Крыша

Соединение:

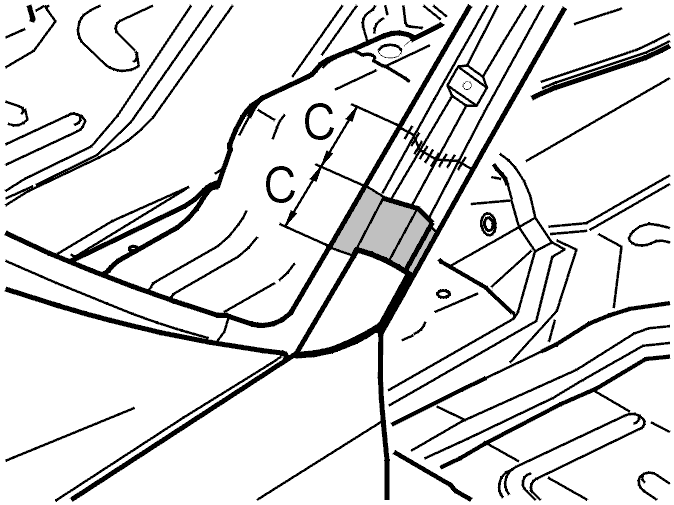

Разрезание стойки A.Размер С = минимум 50 мм.

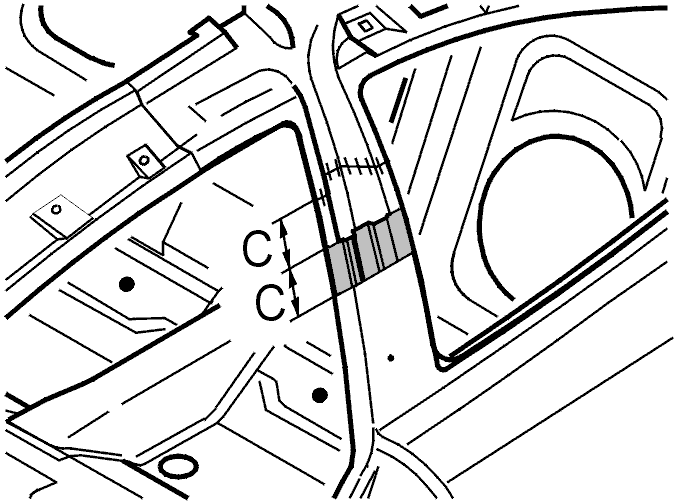

Отрежьте стойку В.Размер С = минимум 50 мм.

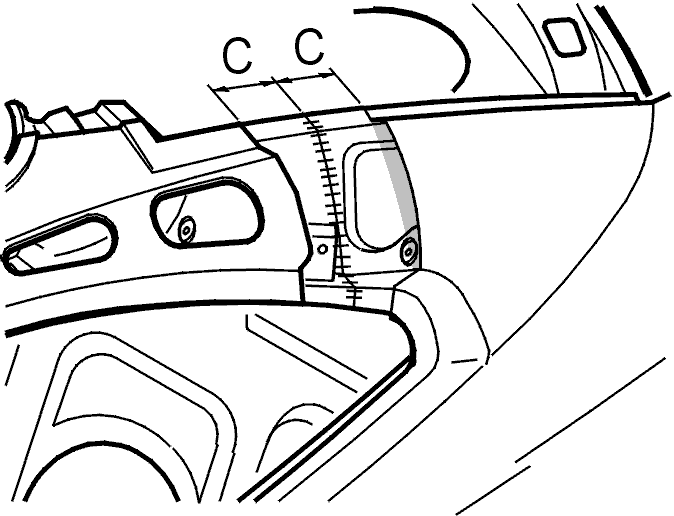

Отрежьте стойку DРазмер С = минимум 50 мм.

Принципы соединения.

Замена балки крыши

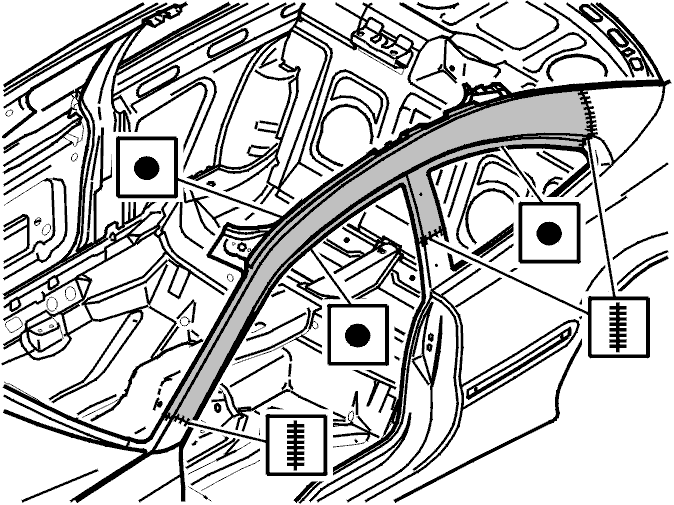

Вырежьте поврежденную секцию.Ориентировочно отрежьте устанавливаемую деталь.Выровняйте внутреннюю балку крыши на автомобиле. В качестве ориентира используйте отверстия.Проверьте длину.Пропилите стойки А, В и С.Уберите лишний материал.Приварите.

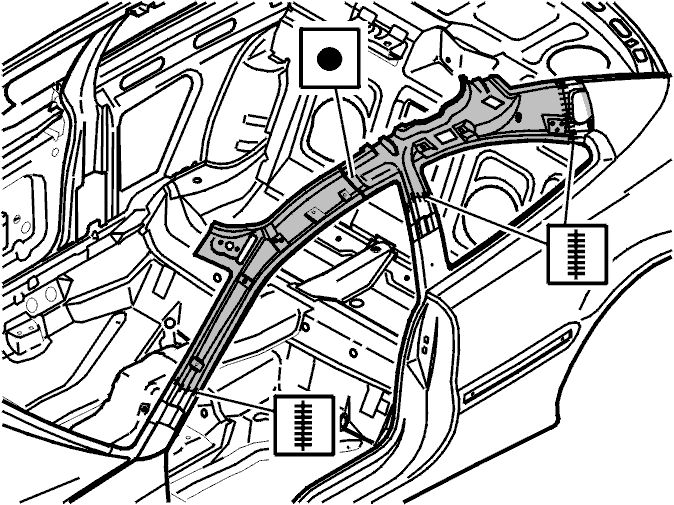

Выровняйте верхний усиливающий элемент стойки В.Приварите.

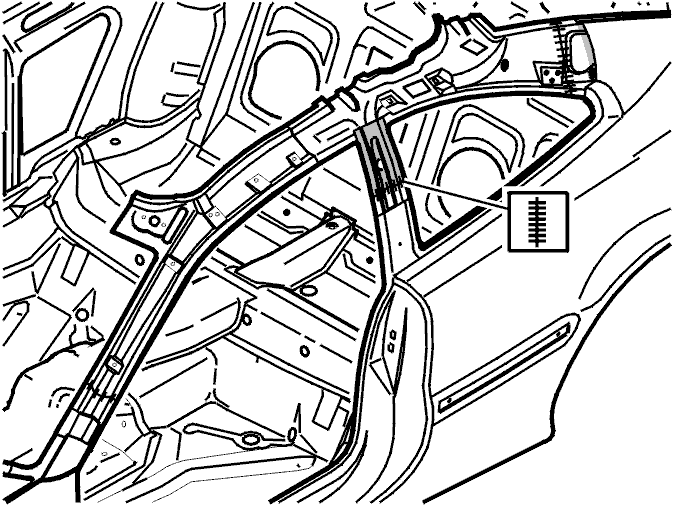

Выровняйте усиливающий элемент балки крыши.Приварите прихваточным швом.

Замена стороны крыши

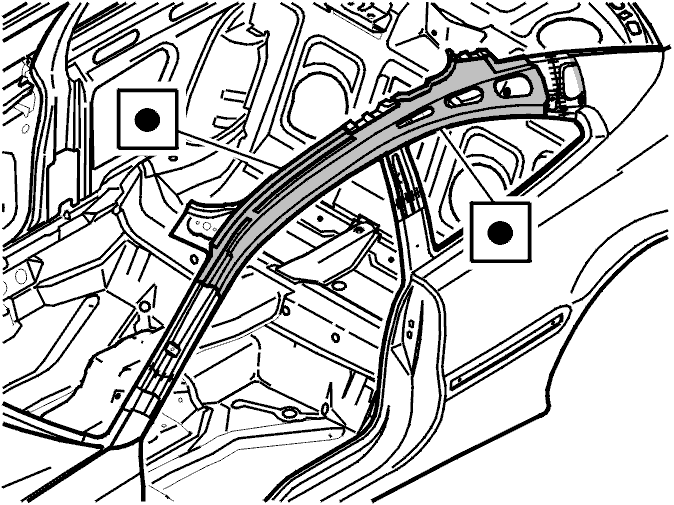

Ориентировочно отрежьте устанавливаемую деталь.Выровняйте на автомобилеПропилите две панели.Уберите лишний материал.Выровняйте устанавливаемую деталь.Приварите.

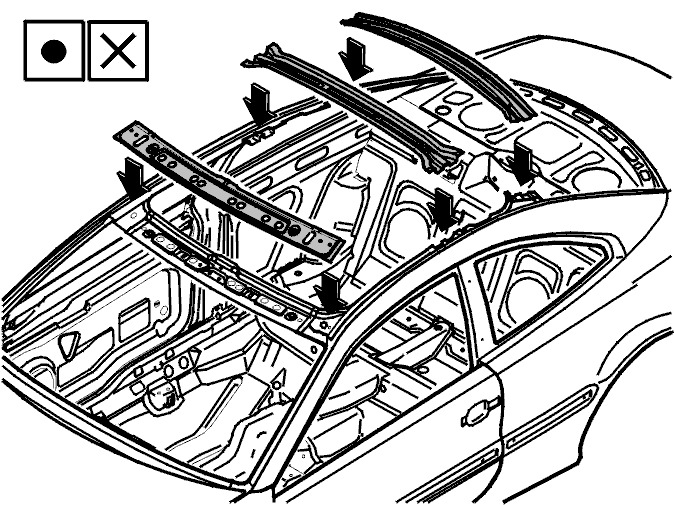

Замена арок крыши

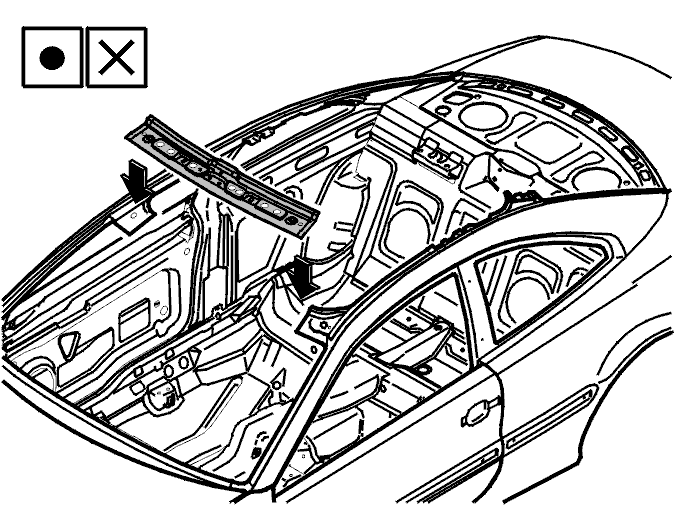

Усиление передней арки крышиСошлифуйте точечные сварные швы.Вырежьте поврежденную секцию.Выровняйте новый усиливающий элемент.Приварите.

Сошлифуйте точечные сварные швы.Вырежьте поврежденную секцию.Выровняйте новые арки крыши.Приварите.

Подсказка: Отверстия в передней арке крыши должны совпадать с отверстиями в усиливающем элементе.

Замена панели крыши

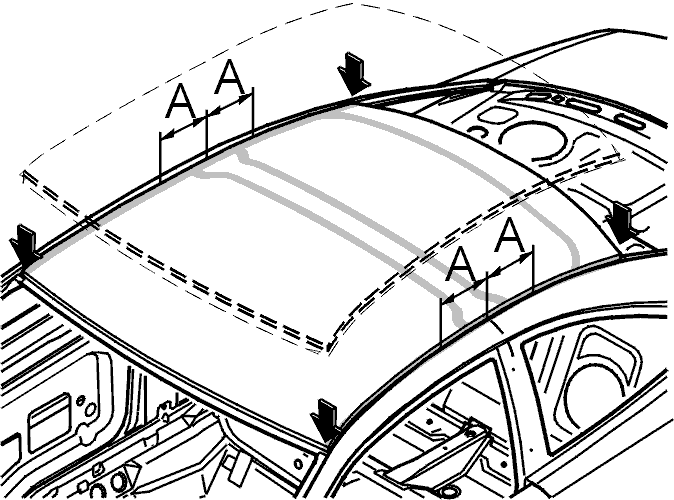

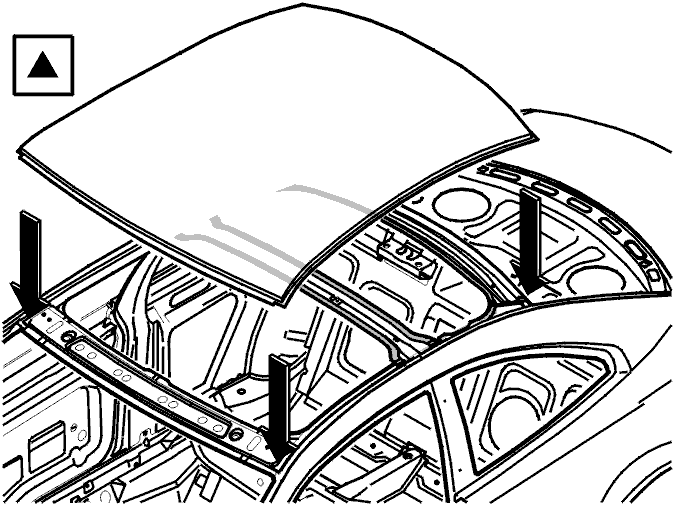

Выровняйте новую панель крыши.Проверьте расстояние между балками крыши.Разметьте арки крыши карандашом.Снимите панель крыши.Зачистите нужные места для последующего нанесения клея.Просверлите 8 мм отверстие на каждой стороне центра стойки В.Просверлите одно отверстие в 150 мм спереди центра стойки В (Размер А).Просверлите другое отверстие в 150 мм позади центра стойки В (Размер А).

Нанесите сварочную грунтовку на рамы ветрового стекла и заднего ветрового стекла.Нанесите клей на края крыши.Нанесите клей обильно так, чтобы при установке крыши он выдавливался наружу.Не наносите клей в местах, где будет применяться сварка электрозаклепками.Размер В = 30 мм.

Нанесите грунтовку на обе задние арки крыши.Нанесите полиуретановый клей на обе задние арки крыши.На самой задней арке клей должен быть на переднем крае.На средней арке клей должен быть на переднем и заднем краях.

Примечание: Клей не наносится на переднюю арку крыши.

Размер А = 100 мм.Размер В = 100 мм.Размер С = 15 мм.

Выровняйте крышу.

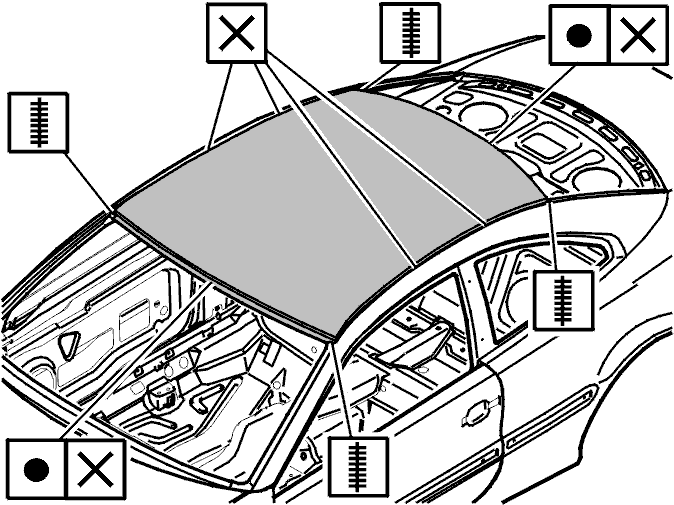

Приварите точечной сваркой передние и задние края.Заварите электрозаклепками два отверстия с каждой стороны от центра стойки В.Приварите углы роликовым швом.Вытрите излишки клея.При необходимости. Используйте сварочные зажимы на краях крыши.

Снятие
Сошлифуйте точечные сварные швы у переднего и заднего ветрового стекла.Сошлифуйте шов лазерной сварки по сторонам.Снимите арки крыши с панели крыши при помощи шпателя или рояльной проволоки.

Осторожно: Не нагревайте: Существует возможность образования опасных газов.

Снимите панель крыши. Осторожно приподнимите при помощи рычага так, чтобы не повредить балку крыши.Очистите арки крыши. При необходимости замените.Зашлифуйте все сопрягаемые поверхности до голого металла.
