Стартер, замена (B6294T)

Снятие стартера

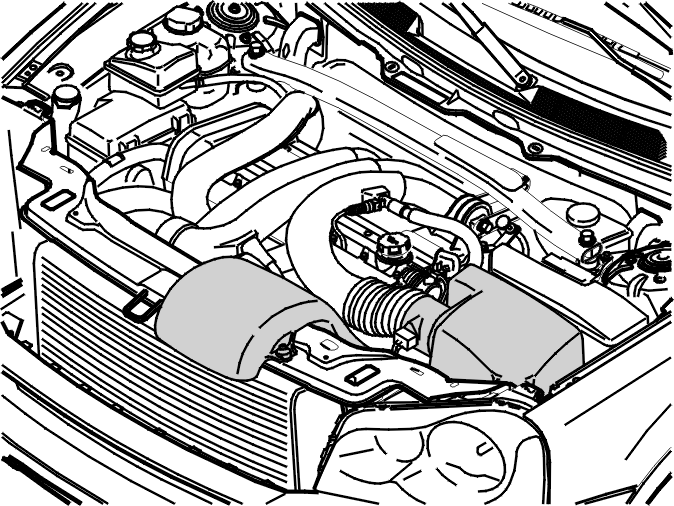

Снимите:

• впускную трубу между передней крышкой и воздухоочистителем
• разъем с датчика массового расхода воздуха
• клапан управления турбонагнетателя с корпуса воздухоочистителя
• тормозной вакуумный шланг с воздухоочистителя
• зажим для шланга между заборниками свежего воздуха
• датчик массового расхода воздуха
• воздухоочиститель, потянув его прямо вверх.

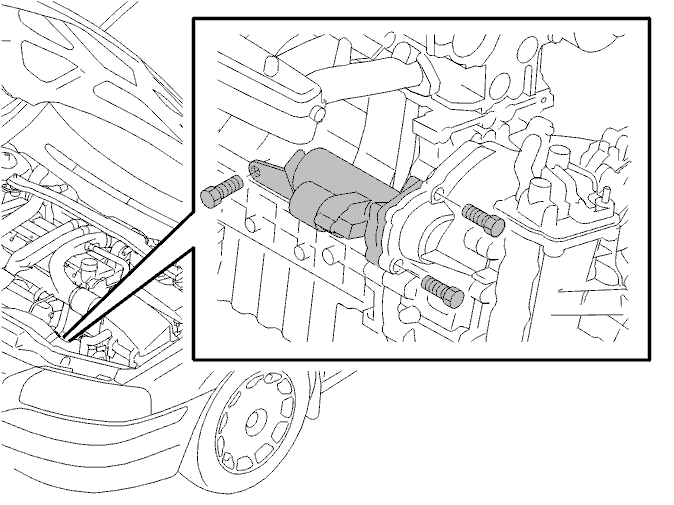

Снимите:

• зажим для шланга на трубе подачи нагнетаемого воздуха на корпусе дроссельной заслонки. Стяните трубу с корпуса дроссельной заслонки
• винт M8 кронштейна в блоке цилиндров
• 2 гайки M8 в кронштейне для проводки и шланге охлаждающей жидкости двигателя
• разъем ножевого типа на соленоиде
• гайку положительного провода
• 2 винта M10 для крепления стартера
• стартер.

Отсоедините отрицательный провод аккумулятора. Сначала прочтите Заметьте при отсоединении/подсоединении провода аккумулятора.

Снятие соленоида

• Ослабьте гайку. Снимите трос
• Выверните 3 винта
• Поднимите соленоид. Отсоедините соленоид, пружину и крюк.

Установка соленоида

Переставьте опорный кронштейн на новый стартер. Установите гайки, не затягивая; они будут затянуты позже.

Установите:

• соленоид
• винты
• кабель.

Установка стартера

Установите:

• стартер
• 2 винта M10 в крышке коробки передач
• 1 винт M8 опорного кронштейна на блоке цилиндров. Затяните x2. Гайки M6 кронштейна на стартере
• кронштейн для проводки. Используйте 2 гайки M8.

Установите:

• положительный провод аккумулятора
• разъем ножевого вывода на соленоиде
• трубу подачи нагнетаемого воздуха на корпусе дроссельной заслонки
• воздухоочиститель
• воздухозаборник
• клапан управления турбонагнетателя
• тормозной вакуумный шланг
• разъем датчика массового расхода воздуха.
