Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S80 (-06) | B6284T | 1999–2001 |
| S80 (-06) | B6294S | 2000, 2001 |
| S80 (-06) | B6294S2 | 2002 |
| S80 (-06) | B6294T | 2002 |
| S80 (-06) | B6304S3 | 1999 |
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация всегда правильная.
Примечание: Информация, касающаяся коробок передач более поздних вариантов, приведена в:
Снятие боковой крышки коробки передач

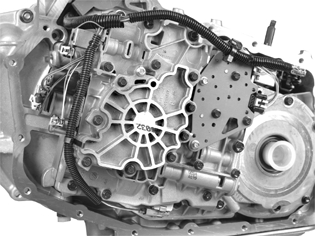

Масляный насос более позднего варианта начиная с 2003 модельного года включительно.
При замене соленоида блокировки необходимо снять масляный насос с автомобилей до 2002 модельного года включительно, как описано в приведенном ниже методе.

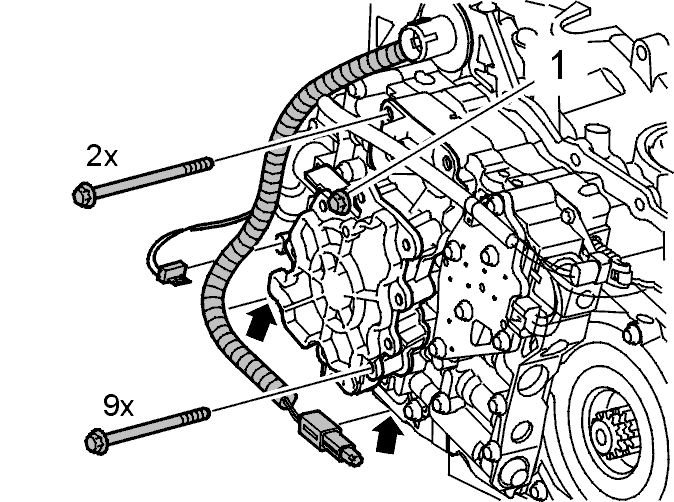

Снятие масляного насоса
Примечание: Для того, чтобы заменить соленоид блокировки, необходимо снять масляный насос с системы управления. Это делается для того, чтобы можно было получить доступ к пружинному зажиму, удерживающему соленоид.
Блестящий винт (1) не должен сниматься, он удерживает масляный насос в собранном виде.
Снимите:
- датчик температуры со жгутом проводов с зажима
- разъем с соленоида. Отведите в сторону жгут проводов
- винты, не блестящие винты (1).
Примечание: Размер верхних винтов.
Снятие масляного насоса с вала насоса
Вытяните прямо.Положите насос на чистую бумагу.

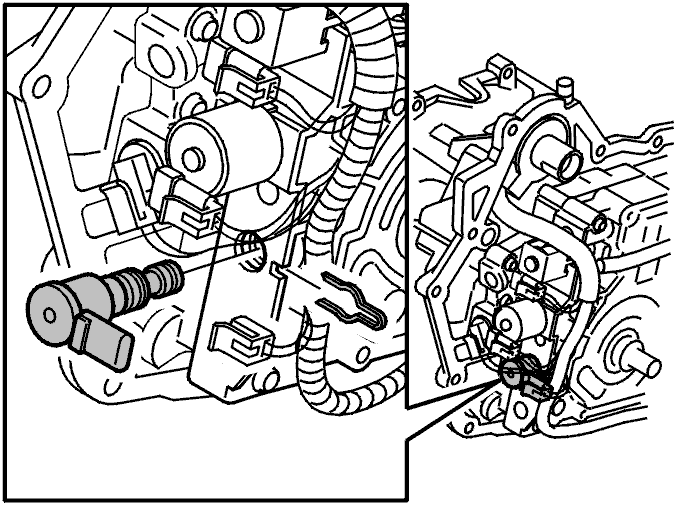

Снятие соленоида блокировки
Снимите:
- пружинный зажим. Вытяните прямо. Воспользуйтесь небольшой отверткой
- соленоид. Используйте отвертку, вставив ее между соленоидом и корпусом. Убедитесь, что уплотнительные кольца остаются на соленоиде.
Установка соленоида блокировки
Нанесите немного вазелина на уплотнительные кольца.
Установите:
- соленоид. Слегка поверните и вдавите соленоид так, чтобы он уперся в систему управления
- пружинный зажим. Убедитесь, что пружинный зажим зафиксирован.
Установка масляного насоса
Примечание: Убедитесь, что сопрягаемые поверхности чистые.
Поднимите и слегка поверните насос так, чтобы он был отцентрирован на валу насоса.
Установка масляного насоса и разъема
Затяните винты пальцами. Размер головок двух верхних винтов M10. Головки других винтов M8.Сначала затяните винты по диагонали до легкого касания.Затем затяните M10. Затяните до 16 Н·м. Затяните M8. Затяните до 12 Н·м.
Установите:
- разъем
- жгут проводов и датчик температуры в соответствующие зажимы.
Установка боковой крышки на коробку передач
