Снятие/установка радиатора

Опорожните систему охлаждения

См. операцию Прокачка системы охлаждения, доливка/замена охлаждающей жидкост и.

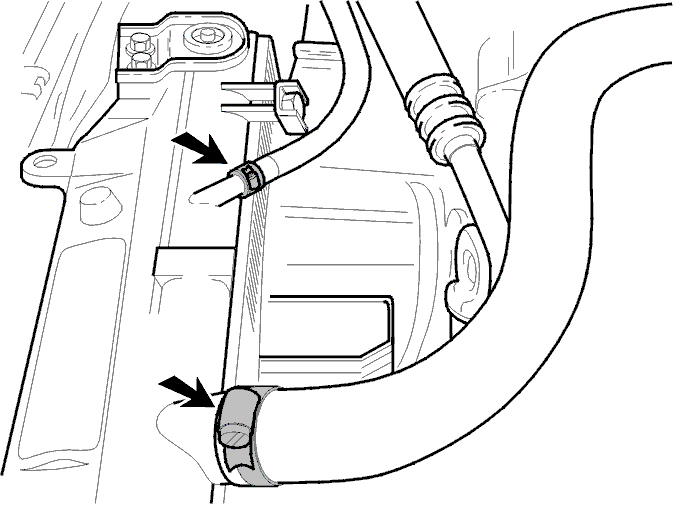

Отсоедините верхний шланг от радиатора

Отсоедините верхний шланг от радиатора.Отсоедините шланг на расширительный бачок.

Снимите узел электрического вентилятора охлаждения двигателя

См. операцию Снятие/установка электрического вентилятора и термовыключателя.

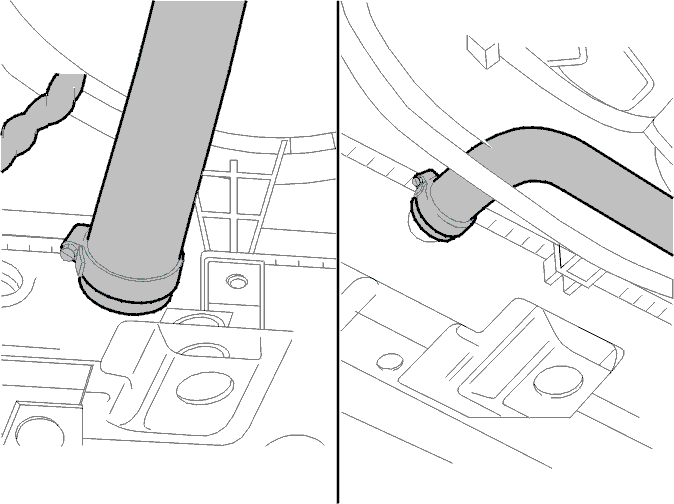

Нижний шланг радиатора, снятие
Отсоедините нижний шланг от радиатора.Отсоедините шланг на расширительный бачок.Автомобили с кондиционером: Отсоедините зажимной кронштейн от трубок охладителя масла.

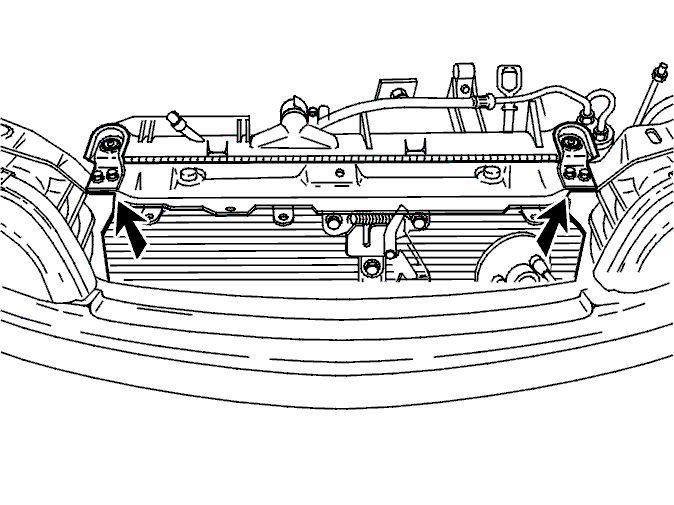

Снимите радиатор

Снимите кронштейны (2 шт.) с кузова.Извлеките радиатор вверх.

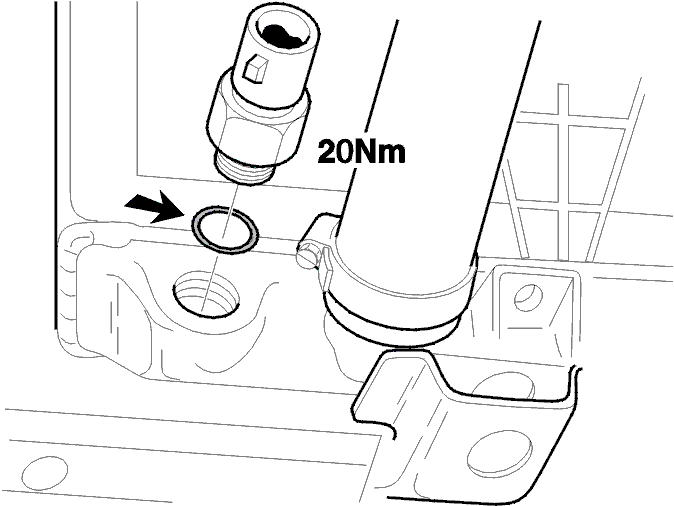

Переставьте компоненты на новый радиатор

Момент затяжки датчика температуры20 Н·м.

Примечание: Обязательно поставьте новое уплотнительное кольцо.

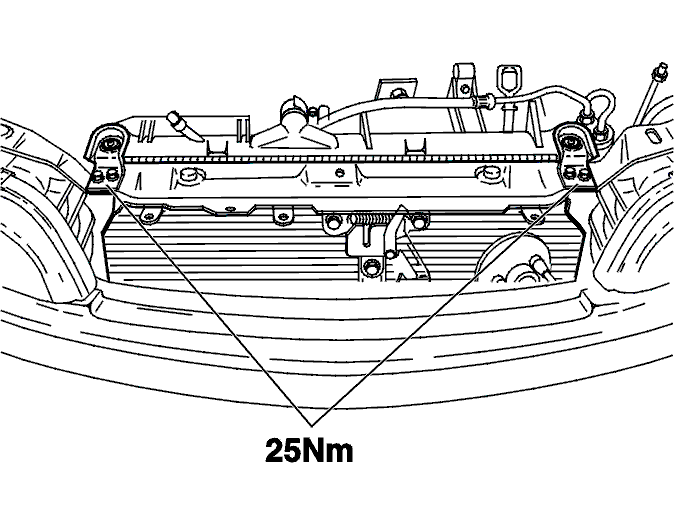

Установите радиатор

Установите радиатор.Поставьте кронштейны (2 шт.) и затяните их. Момент затяжки25 Н·м.

Подсоедините верхние шланги радиатора

Подсоедините верхние шланги радиатора.

Подсоедините нижние шланги радиатора

Подсоедините два шланга с нижней стороны.

Примечание: Затяните масляную трубку с помощью зажимного кронштейна. Момент затяжки10 Н·м.

Установите электрический вентилятор охлаждения

См. операцию Снятие/установка электрического вентилятора и термовыключателя.

Залейте охлаждающую жидкость

См. операцию Прокачка системы охлаждения, доливка/замена охлаждающей жидкост и.
