Снятие/установка электрического вентилятора и термовыключателя

Снимите узел вентилятора охлаждения

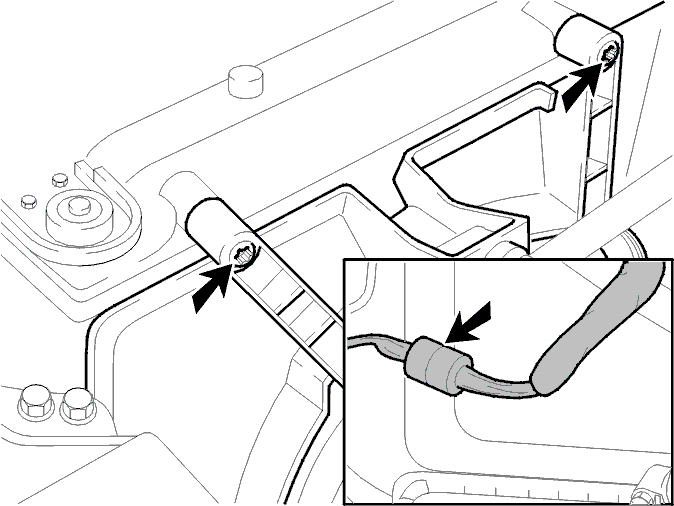

Отсоедините положительный провод от воздушного тоннеля (если установлен).Отсоедините штепсельные разъемы вентилятора.Отсоедините разъем датчика температуры.Выверните два болта сверху, удерживающие воздушный тоннель.Снимите вентилятор и воздушный тоннель.

Установите новый электрический вентилятор охлаждения

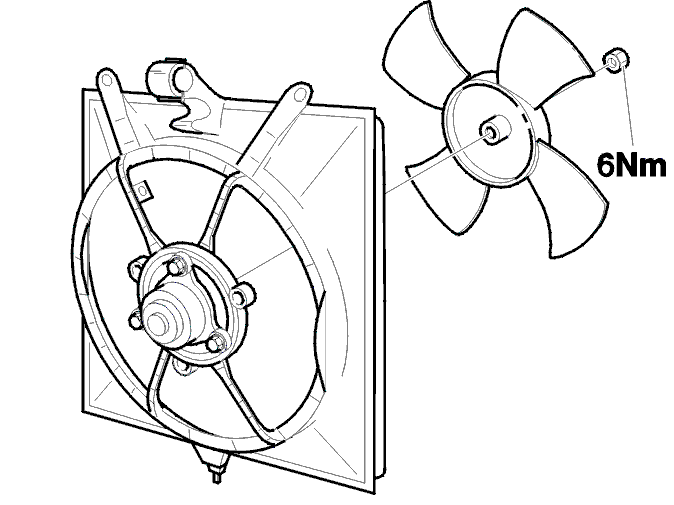

Отверните гайку или снимите скобу и стяните вентилятор с вала двигателя.Установитеновыйвентилятор охлаждения и затяните гайку. Момент затяжки6 Н·м.

Установите новый электродвигатель вентилятора

Снимите

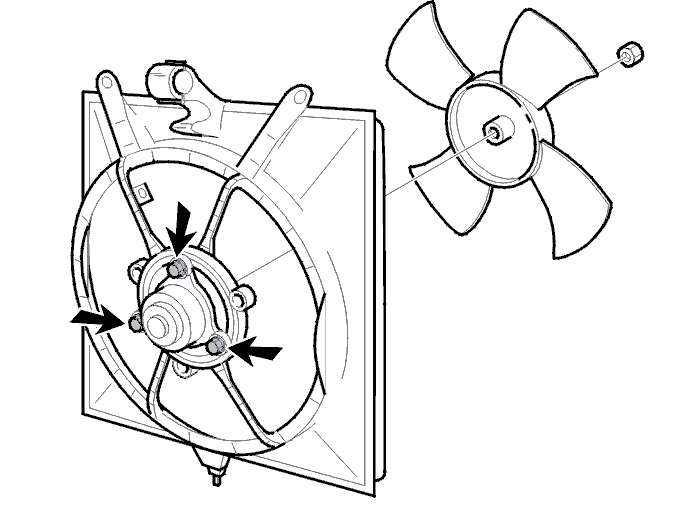

Отверните гайку и стяните вентилятор с вала двигателя.Отсоедините проводку от воздушного тоннеля.Выверните три болта и снимите электродвигатель.

Установите
Поставьте электродвигатель и затяните три болта. Момент затяжки15 Н·м.Установите вентилятор охлаждения и затяните гайку. Момент затяжки6 Н·м.

Установите узел вентилятора охлаждения

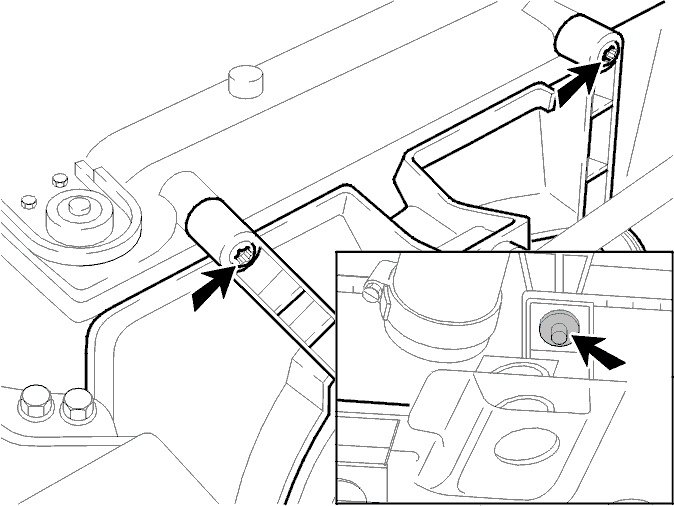

Установите воздушный тоннель с нижней стороны в направляющую.Подсоедините воздушный тоннель к радиатору. Момент затяжки8 Н·м.Соедините штепсельные разъемы.Смонтируйте положительный провод на воздушном тоннеле.

Замените термовыключатель

Снимите:

• Опорожните систему охлаждения, см. операцию Прокачка системы охлаждения, доливка/замена охлаждающей жидкост и
• брызговик
• Разъем термовыключателя
• Термовыключатель и уплотнительное кольцо

Установите:

• Новое уплотнительное кольцо на радиатор
• Термовыключатель. Момент затяжки20 Н·м.
• Подсоедините штепсельный разъем к термовыключателю
• брызговик

Заполните систему охлаждения, см. операцию Прокачка системы охлаждения, доливка/замена охлаждающей жидкост и.
