Снятие/установка нижней балки заднего моста

Поднимите автомобиль

Расположите задние лапы подъемника так, чтобы они не загораживали опорные рычаги и кронштейны.

Снимите

• Колеса.
• Гайки крепления стабилизатора поперечной устойчивости к рычагам подвески в балке заднего моста.
• Винты опорного рычага.
• Стабилизатор поперечной устойчивости.

Смонтируйте инструмент для сжатия 999 5577

Используйте инструмент для сжатия 🔧 KOMPRIMERINGSVERKTYG (BYTE KOMPOSITFJÄDER) P960.Слегка прижмите инструмент для сжатия к рычагу подвески.

Снимите

• Нижний винт амортизатора, отсоедините амортизатор от рычага подвески.

Отожмите рычаг подвески вверх в его нормальное положение

Зафиксируйте инструмент для сжатия стопорным штифтом.

Снимите

• Винты опорного рычага спереди и сзади.
• Отверните гайку в передней части.

Отбейте опорный рычаг от корпуса колесного подшипника.

• Гайку в передней части.
• Опорный рычаг.

Снимите

• Винт поперечной штанги и отсоедините ее от корпуса колесного подшипника.
• Гайку болта рычага подвески в корпусе колесного подшипника. Выбейте болт при помощи латунной оправки.

Разожмите инструмент для сжатия и снимите его. Повторите операции 3 и 4 с другой стороны автомобиля.

Ослабьте винты нижней балки заднего моста

Выверните винты примерно на один оборот.

Снимите

• Два передних винта и проставки.

Установите

• Держатели 🔧 HÅLLARE FRÄMRE (BAKVÄXELHUS) P960 главной передачи в передней части.
• Держатели 🔧 HÅLLARE BAKRE (BAKVÄXELHUS) P960 главной передачи в задней части.

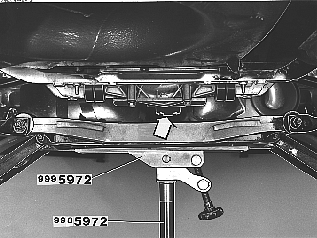

Слегка подоприте передвижным подъемником нижнюю балку заднего моста

Используйте универсальную плиту 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR).

Снимите

• Выверните ослабленные винты полностью.

Нижнюю балку заднего моста.

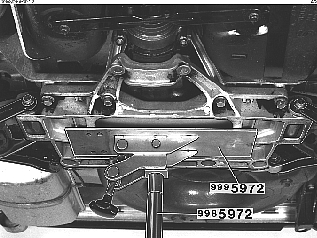

Установите балку заднего моста на передвижной подъемник

Используйте универсальную плиту 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR).Убедитесь, что поверхности сопряжения балки чистые, а нижняя передняя втулка главной передачи стоит на своем месте.

Отожмите балку вверх

Убедитесь, что втулка расположилась в пределах направляющих кромок балки заднего моста.

Установите

• Новые винты, пока не затягивайте.

Уберите

• Передвижной подъемник.

Снимите

• Держатели 🔧 HÅLLARE FRÄMRE (BAKVÄXELHUS) P960 и 🔧 HÅLLARE BAKRE (BAKVÄXELHUS) P960 с главной передачи.

Установите

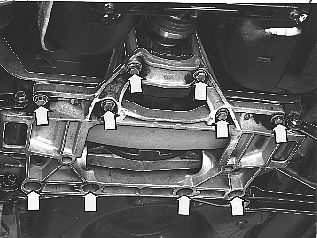

• Две проставки между балками. Используйте новые винты. Сначала затяните все винты по диагонали пальцами, а затем моментом 80 Н·м.

Установите

• Об использовании инструмента для сжатия см. Используйте инструмент для сжатия 999 5577.

Отожмите рычаг подвески в его нормальное положение и поставьте стопорный штифт.

• Винт рычага подвески.
• Корпус колесного подшипника. Используйте новую гайку. Момент затяжки 80 Н·м.
• Поперечную штангу. Используйте новый винт. Момент затяжки 80 Н·м.

Установите

• Опорный рычаг с новыми винтами и новой гайкой (не затягивая) в передней и задней части.

Затяните в следующем порядке

• Задний винт. Момент затяжки 80 Н·м.
• Гайку в передней части. Момент затяжки 80 Н·м.
• Винты в передней части. Момент затяжки 50 Н·м.

Стандартный амортизатор
Сожмите амортизатор руками и установите его в опорный рычаг. Используйте новый винт. Момент затяжки 80 Н·м.

Амортизатор Nivomat
Слегка разожмите инструмент для сжатия, чтобы можно было смонтировать амортизатор на опорном рычаге. Отожмите вверх в нормальное положение. Используйте новый винт. Момент затяжки 80 Н·м.Снимите инструмент для сжатия и повторите две последние операции, I12 и I13, с другой стороны автомобиля.

Установите стабилизатор поперечной устойчивости

Убедитесь, что шайбы и втулки установлены в рычаги подвески на стабилизаторе поперечной устойчивости.

Установите

• Стабилизатор поперечной устойчивости на балку заднего моста. Используйте новые гайки. Момент затяжки 30 Н·м.
• Стабилизатор поперечной устойчивости на опорных рычагах. Используйте новые винты, пока не затягивайте.

Установите

• Колеса. См. Развал задних колес, затяжка колесных шпилек.

Опустите автомобиль

Затяните винты стабилизатора поперечной устойчивости в опорных рычагах. Момент затяжки 80 Н·м.
