Снятие/установка насоса охлаждающей жидкости

Снимите

• крышку двигателя

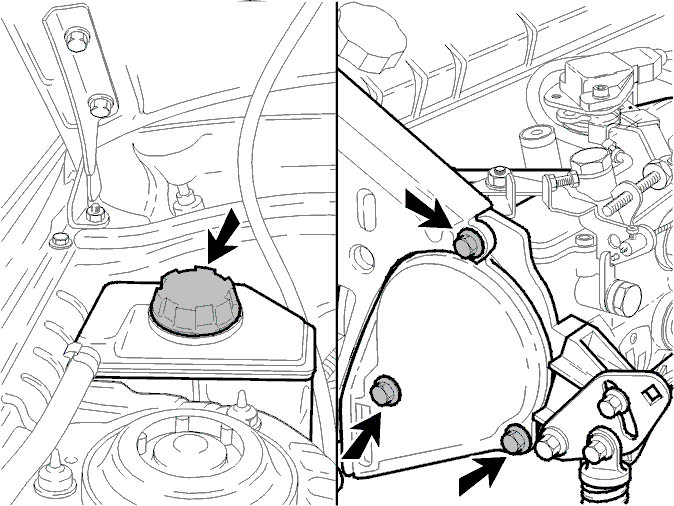

• крышку с расширительного бачка
• ремень привода вспомогательных агрегатов, см. операцию Ремни газораспределительного механизма и привода вспомогательн ых агрегатов
• крышку распределителя, шестерню ТНВД

Снимите крышку распределителя с шестерни распределительного вала и сдвиньте ее в сторону.

Снимите шкив насоса усилителя руля

Зафиксируйте шкив при помощи оправки.Выверните три винта Torx.Снимите шкив.

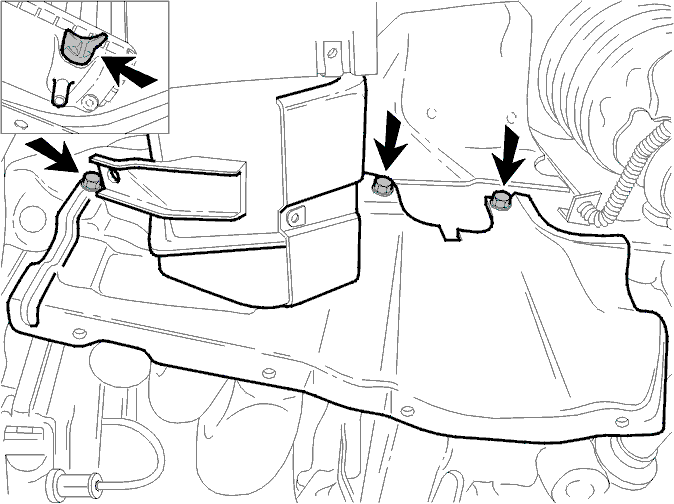

Отсоедините щиток с боковой стороны двигателя

Выверните верхний болт из задней накладки.

Снимите

Снимите

• Брызговик
• Опорожните систему охлаждения, см. операцию Прокачка системы охлаждения, доливка/замена охлаждающей жидкост и.
• Боковую накладку с правой продольной балки

Примечание: При необходимости отсоедините трубку охлаждающей жидкости и уберите ее в сторону.
- Шкив коленчатого вала: застопорите коленчатый вал, снимите шкив, см. операцию Ремни газораспределительного механизма и привода вспомогательн ых агрегатов.

Снимите шкив насоса охлаждающей жидкости

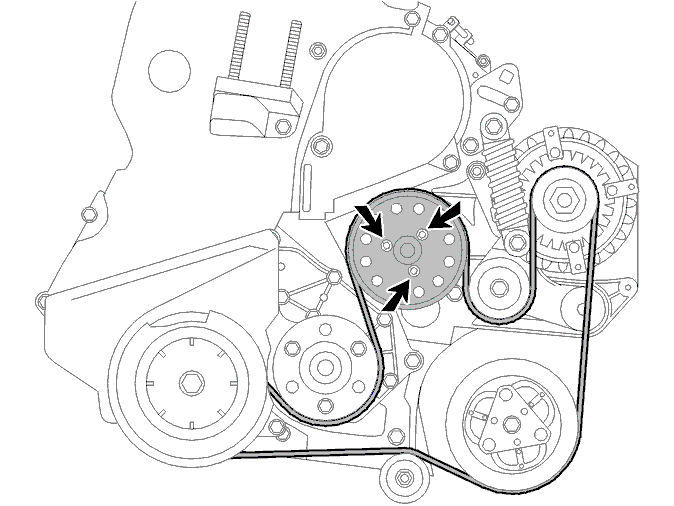

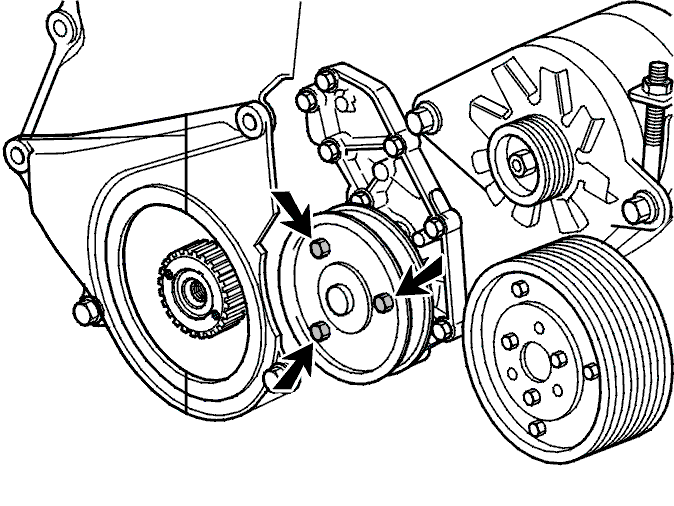

Зафиксируйте шкив при помощи оправки.Выверните три болта и снимите шкив.

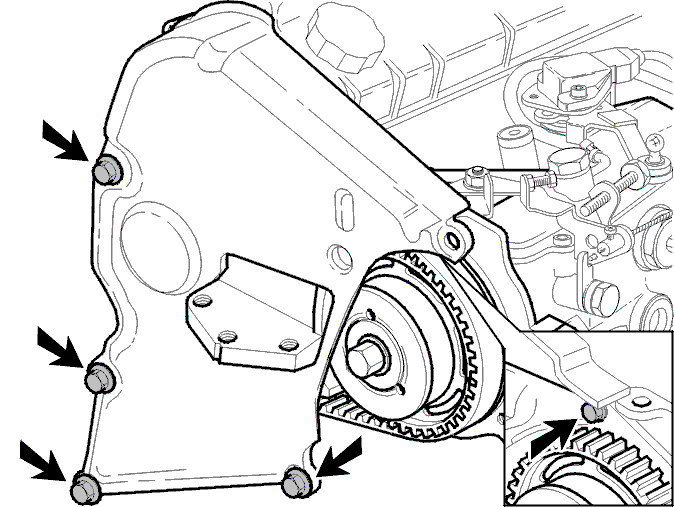

Снимите верхнюю крышку распределителя с боковой стороны двигателя

Выверните болты и снимите крышку с двигателя.

Снимите насос охлаждающей жидкости

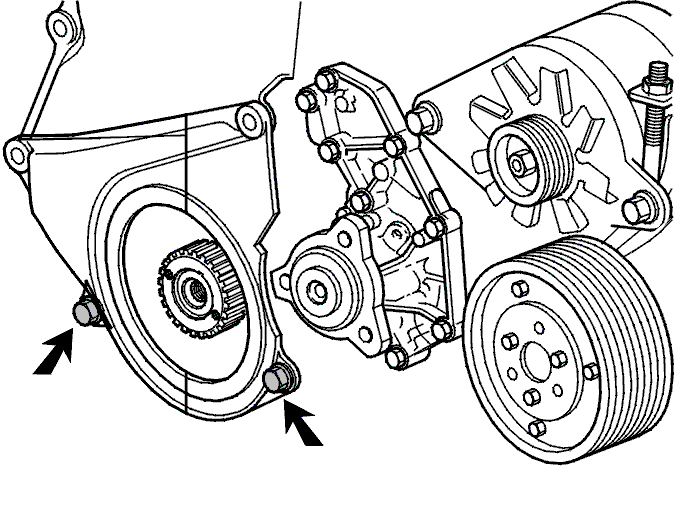

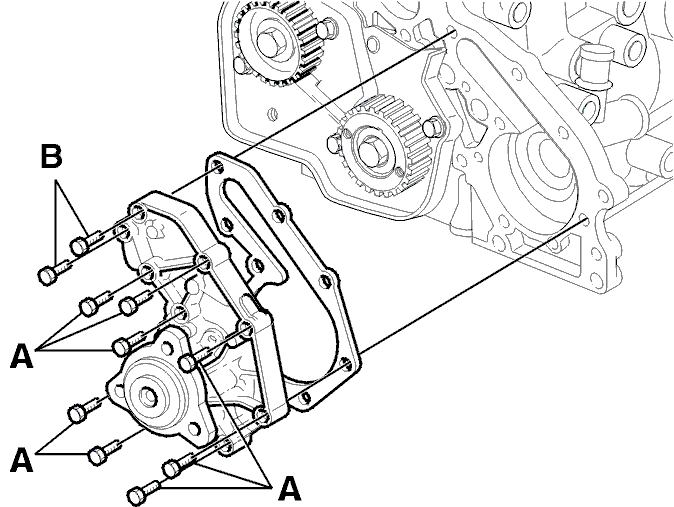

Выверните легкодоступные болты (А).Выверните болты (В), отжав крышку распределителя вперед.Выверните нижний болт, верхний болт остается в насосе.Снимите насос охлаждающей жидкости.Выверните верхний болт.

Примечание: При замене прокладки обязательно очистите поверхность сопряжения насоса охлаждающей жидкости.

Установите насос охлаждающей жидкости

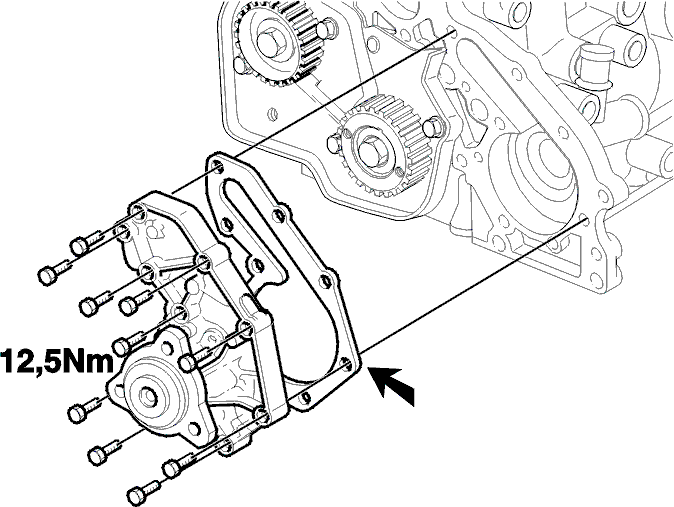

Тщательно очистите поверхности сопряжения на двигателе.Поставьте новую прокладку (без клея или герметика).Поставьте два верхних болта (А) и смонтируйте насос охлаждающей жидкости.Поставьте остальные болты и затяните все болты равномерно. Момент затяжки12,5 Н·м.Поставьте нижнюю крышку и затяните на своем месте. Момент затяжки8 Н·м.Затяните заднюю крышку. Момент затяжки8 Н·м.

Установите шкив коленчатого вала

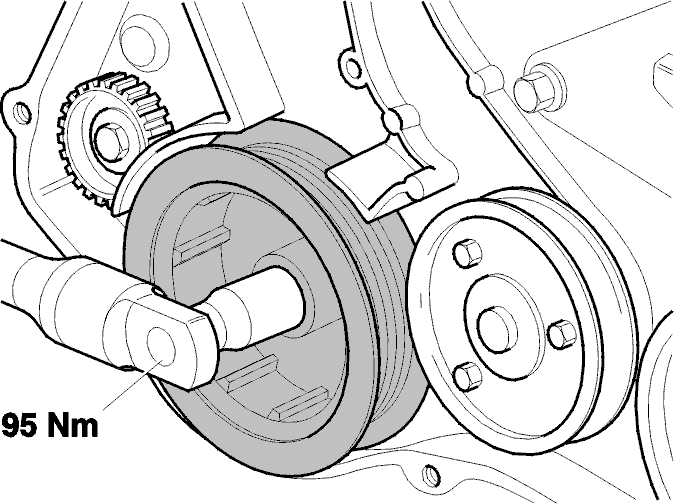

Установите шкив коленчатого вала.Очистите болт.Нанесите стопорящий состав (номер детали 1161053-2) на болт и затяните его моментом95 Н·м.Выньте стопорящий инструмент и поставьте пробку с новой прокладкой. Момент затяжки20 Н·м.

Установите шкив насоса охлаждающей жидкости

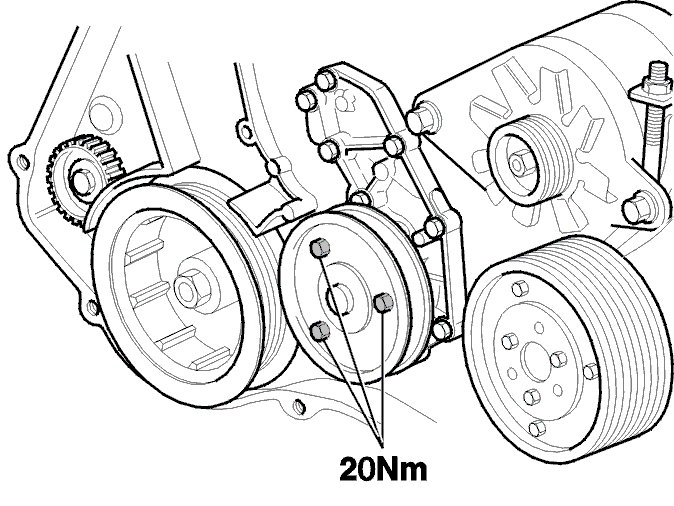

Очистите ролик.Установите шкив и болты.Зафиксируйте шкив при помощи оправки и затяните болты. Момент затяжки20 Н·м.

Установите

Установите

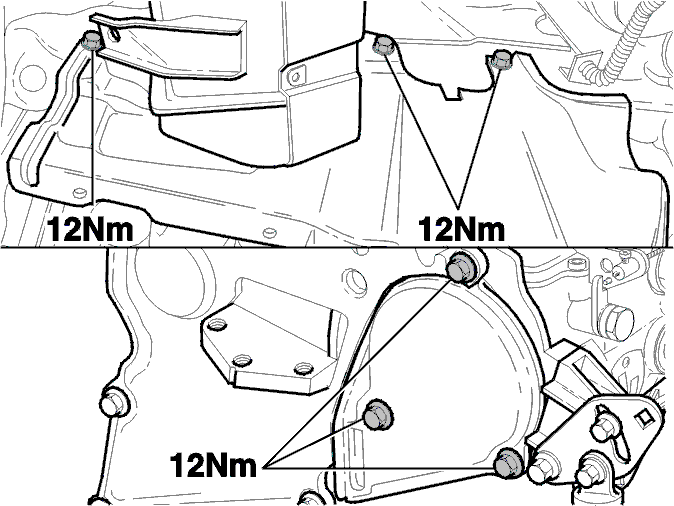

• Боковую накладку под правой продольной балкой, момент затяжки12 Н·м.
• Автомобили с кондиционером: затяните трубку охлаждающей жидкости.
• Брызговик
• Крышку распределителя над шестернями распределительного вала и насоса охлаждающей жидкости, момент затяжки12 Н·м

Поставьте шкив насоса усилителя руля

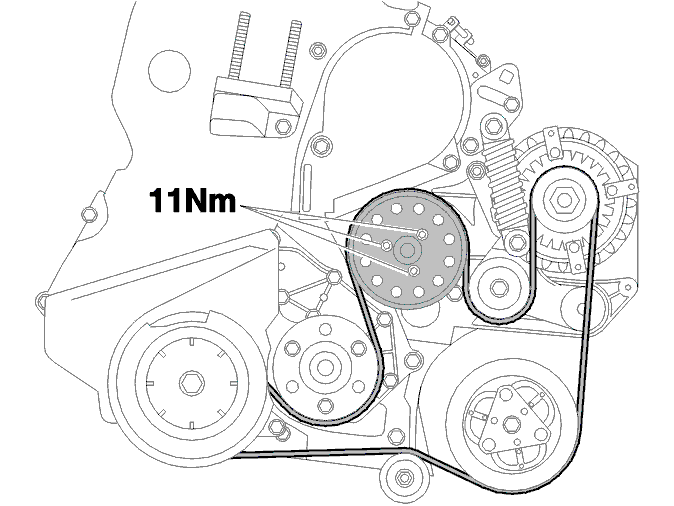

Очистите фланец и шкив.Поставьте шкив.Поставьте три болта.Зафиксируйте фланец.Затяните три болта. Момент затяжки11 Н·м.

Наденьте ремень привода вспомогательных агрегатов
См. операцию Ремни газораспределительного механизма и привода вспомогательн ых агрегатов.

Заполните и прокачайте систему охлаждения

См. операцию Прокачка системы охлаждения, доливка/замена охлаждающей жидкост и.Поставьте крышку двигателя.
