Снятие/установка масляного насоса (1991, 1992)

Снимите коробку передач с автомобиля

См. BH1-4 Снятие/установка коробки передач.

Закрепите коробку передач на фиксаторе 999 5288 приспособления 999 2570 или стендового крепления 999 5154

Очистите поверхность вокруг передней крышки.

Снимите гидротрансформатор

Вытяните прямо двумя руками.

Примечание: Гидротрансформатор заполнен маслом.

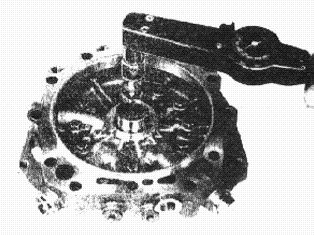

Снимите картер гидротрансформатора и переднюю крышку

Передняя крышка крепится на картере с помощью шести внешних болтов.

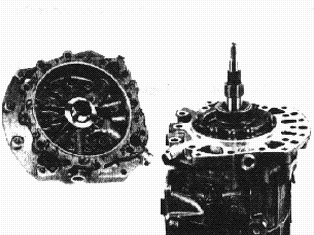

Вдавите ведущий вал и стяните переднюю крышку.

Снимите прокладку, очистите и проверьте уплотняемые поверхности.

Примечание: Если ведущий вал снимается вместе с передней крышкой, узел фрикциона может сдвинуться с места. Положение ведущего вала верное, если расстояние между поверхностью фрикциона C1 и картером составляет макс. 8,5 мм.

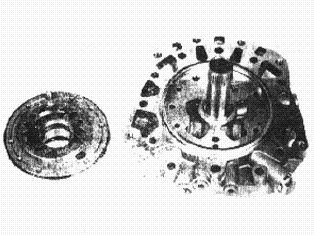

Снимите масляный насос с передней крышки

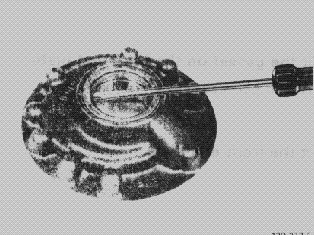

Снимите уплотнительную манжету гидротрансформатора

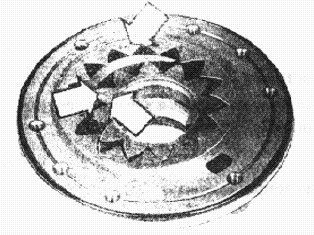

Проверьте насос на наличие износа

Установите кольцо и колесо маркировкой вверх

Поставьте уплотнительное кольцо

Закрепите масляный насос на передней крышке

Затяните болты по диагонали.Момент затяжки: 10 Н·м.

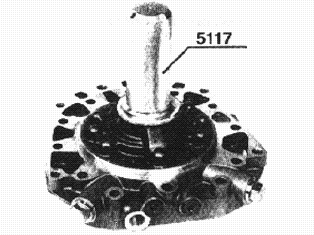

Поставьте уплотнение гидротрансформатора

Используйте оправку 🔧 DORN (MONT-TÄTNING IN/UTGÅENDE AXEL) AW,BW,ZF.

Проверьте правильность положения упорного подшипника ведущего вала

Поставьте прокладку на переднюю крышку

Зафиксируйте вазелином.

Поставьте переднюю крышку

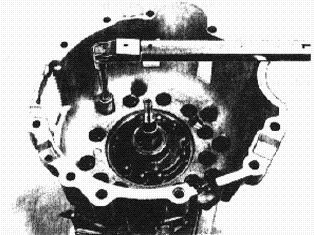

Смонтируйте картер гидротрансформатора

Затяните болты по диагонали, начав с внутренних.Момент затяжки: 45 Н·м.

Смонтируйте гидротрансформатор

Установите коробку передач в автомобиль

См. BH5-11 Снятие/установка коробки передач.
